VPNパススルー機能
PPTP(Point to Point Tunneling Protocol)による仮想プライベートネットワーク(VPN : Virtual Private Network)接続を使用することにより、インターネットを経由して下記のようなアクセスが可能です。
・ LAN側のPPTPクライアントからWAN側のPPTPサーバへのアクセス
・ WAN側のPPTPクライアントからLAN側のPPTPサーバへのアクセス


また、IPsec(IP Security)によるVPN接続を使用することにより、インターネットを経由して下記のようなアクセスが可能です。
・ LAN側のIPsecクライアントからWAN側のIPsecサーバへのアクセス
・ WAN側のIPsecクライアントからLAN側のIPsecサーバへのアクセス


例えば、[利用例1]では、自宅からインターネット経由で会社のネットワークにアクセスすることができます。
[利用例3]のように、自分のネットワークに外部のパソコンからアクセスさせることもできます。

また、PPTPは、TCP/IPベースのデータネットワーク上にVPNを作成することによって、リモートコンピュータからプライベートサーバへのセキュリティで保護されたデータ転送を可能にします。
＜ご注意＞　−本商品にて「VPNパススルー通信」を行う場合−
  • 1つのIPsecサーバに対して、複数セッションの通信提供はできません。
  • 本商品内のローカルネットワークにIPsecサーバを構築する場合は、ポートマッピング設定を併用する必要があります。
  • IKE(Internet Key Exchange)を使ったIPsecパススルー通信を行う場合には、ポートマッピング設定を併用する必要があります。
  • ポートマッピング設定を必要とする通信には、同時に複数台の端末を指定することはできません。
ここでは、ネットワーク上でのPPTPの利用例を示します。
なお、IPsecの場合でも、PPTPと同じような構成で利用できます。

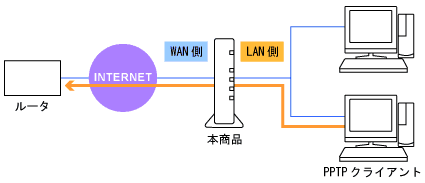

[利用例1]
本商品に接続したPPTPクライアントからPPTPサーバに接続する
ネットワーク構成例

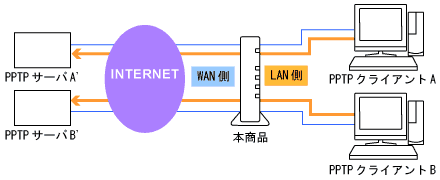

[利用例2]
本商品に接続したPPTPクライアントからそれぞれ別のPPTPサーバに接続する
ネットワーク構成例

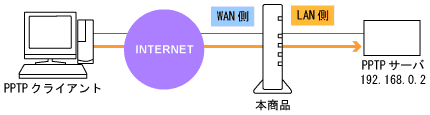

[利用例3]
本商品に接続したPPTPサーバに接続する
ネットワーク構成例

Windows(R) Meのパソコンは、PPTPサーバ/IPsecサーバにすることはできません。
本商品に接続できるPPTPサーバ/IPsecサーバは1台のみです。
お使いのOSがPPTPサーバとして利用できるかどうか、およびPPTPサーバの設定方法の詳細は、OSのサポート窓口でご確認ください。
＜お知らせ＞
  • Macintosh の場合は、PPTP通信ソフトウェアがサードパーティより提供されています。
  • PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、それぞれのメーカーに
    お問い合わせください。

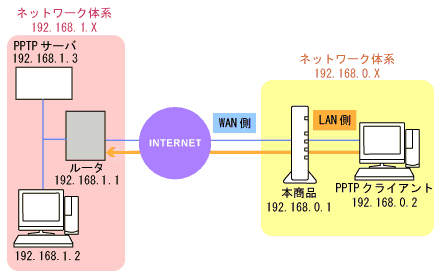

  • クライアント側とサーバ側のネットワーク体系が同じ(例:サーバ側/クライアント側共に192.168.0.X)
    環境では、動作の保証ができませんので、下記の図のように設定してください。
    ネットワーク構成例
■設定方法
[利用例1]、[利用例2]の場合と[利用例3]の場合では、設定方法が異なります。

● WAN側のPPTPサーバへアクセスする場合のLAN側のPPTPクライアントの設定
([利用例1]、[利用例2]の場合)
  [利用例1]、[利用例2]の場合、本商品に設定する必要はありません。
下記に[利用例1]の場合で、パソコンへの設定の一例を説明します。
なお、これらパソコンに関することは、それぞれのメーカーへお問い合わせください。

　・Windows(R) XPがPPTPクライアントの場合
　・Windows(R) 2000 ProfessionalがPPTPクライアントの場合
　・Windows(R) MeがPPTPクライアントの場合

● WAN側のPPTPクライアントからのアクセスをLAN側のPPTPサーバで受ける場合の設定
([利用例3]の場合)
  LAN側のPPTPサーバへWAN側のPPTPクライアントからアクセスする場合は、本商品へポートマッピングの設定が必要です。
LAN側に設置するPPTPサーバをポートマッピング機能で、WAN側からアクセス可能にします。
下記に設定手順を示します。

「クイック設定Web」
1. 「詳細設定」のプルダウンメニュー「ポートマッピング設定」で設定する
2. 編集する接続先のプルダウンメニューで接続先を選択し、「NATエントリ編集」画面で
エントリ番号を選択する
3. 変換対象ポートに「1723」を入力する
4. 変換対象プロトコルから「TCP」を選択する
5. 宛先アドレスにPPTPサーバのIPアドレスまたはMACアドレスを入力する[利用例3]のようにPPTPサーバのIPアドレスが[192.168.0.2]の場合は、[192.168.0.2]を入力します。
6. [編集]をクリックする
7. 「NATエントリ」画面で[最新状態に更新]をクリックする
登録した内容が表示されます。
8. 使用するエントリ番号をチェックする
9. [適用]をクリックする
10. [登録]をクリックし、本商品を再起動する
