本商品の設定　−クイック設定Webで設定する−

本商品に下記の設定をします

●ポートマッピングの設定 ●IPv4パケットフィルタリングの設定 ●IPv6パケットフィルタリングの設定

■ポートマッピングの設定

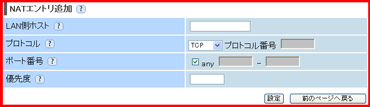

1. 「詳細設定」-「ポートマッピング設定」をクリックする 2. 対象インタフェースを選択のプルダウンメニューで接続先を選択し、［追加］をクリックする (1)[LAN側ホスト]でポートマッピングを使用するLAN側ホストのIPアドレスを指定します 　　最大50個設定できます (2)[プロトコル]でTCP/UDP/ESP/その他から選択します (3)[ポート番号]でポートマッピングの対象とするポート番号を入力します (4)[優先度]でNATエントリの優先度を入力します 〈外部にサーバを公開する場合の設定例〉　　 LAN側ホスト LAN側ホストのIPアドレスを指定します。 プロトコル ｢TCP」を選択します。 ポート番号 ｢80」を指定します。 優先度 ｢1｣と入力します。 3. [設定]をクリックする 4. [前のページへ戻る]をクリックする 5. ［NATエントリ］欄に、登録した内容が表示される 6. [保存」をクリックする 7. 続けてIPパケットフィルタリングを使用する場合のみ、IPパケットフィルタリングの設定を行います

↑ページのトップへ

■IPv4パケットフィルタリングの設定

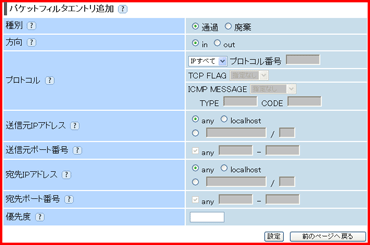

1. 「詳細設定」-「IPv4パケットフィルタ設定」をクリックする 2. 対象インタフェースを選択のプルダウンメニューで接続先を選択し、[追加]をクリックする。 3. 下記のように設定する。 サーバとして公開するパソコンに接続を許可するフィルタの設定をします ※設定例は「クイック設定Web」の「IPv4パケットフィルタ設定」をご参照ください。 種別 パケットをどのように処理するかを「通過/廃棄」から選択します。 方向 フィルタリング制御するパケットの方向を「in/out」から選択します。 プロトコル フィルタリング制御するパケットのプロトコル種別を「IPすべて/ICMP/TCP/UDP/その他」から選択します。「その他」はIPプロトコル番号を入力します。 送信元IPアドレス フィルタリング制御するパケットの送信元IPアドレスを指定します。 公開する相手を限定したい場合は相手のIPアドレスを入力してください。 送信元ポート番号 フィルタリング制御するパケットの送信元ポート番号を指定します。 宛先IPアドレス 公開するサーバパソコンのIPアドレスを指定します。 宛先ポート番号 フィルタリング制御するパケットの宛先ポート番号を指定します。 優先度 フィルタエントリの優先度を入力します。 （工場出荷状態では、1〜18まで設定されています。）     4. [設定]をクリックする 5. ［パケットフィルタエントリ］欄に、設定した内容が表示される 6. [保存]をクリックする 本商品に設定が書き込まれます

↑ページのトップへ

■IPv6パケットフィルタリングの設定

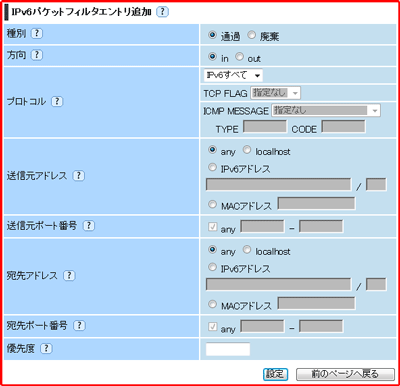

1. 「詳細設定」-「IPv6パケットフィルタ設定」をクリックする 2. ［IPv6パケットフィルタエントリ追加］欄で設定する サーバとして公開するパソコンに接続を許可するフィルタの設定をします。 種別 パケットをどのように処理するかを「通過/廃棄」から選択します。 方向 フィルタリング制御するパケットの方向を「in/out」から選択します。 プロトコル フィルタリング制御するパケットのプロトコル種別を「IPv6すべて/ICMPv6/TCP/UDP」から選択します。 送信元アドレス フィルタリング制御するパケットの送信元IPv6アドレスを指定します。 公開する相手を限定したい場合は相手のIPv6アドレスを入力してください。 送信元ポート番号 フィルタリング制御するパケットの送信元ポート番号を指定します。 宛先アドレス 公開するIPｖ6ホストのIPｖ6アドレスまたはMACアドレス。 宛先ポート番号 フィルタリング制御するパケットの宛先ポート番号を指定します。 優先度 フィルタエントリの優先度を入力します。         3. [設定]をクリックする 4. [保存]をクリックする 本商品に設定が書き込まれます
