本商品の装置情報や設定内容を表示します。
下記は「拡張表示」の画面です。 |
|
※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
|

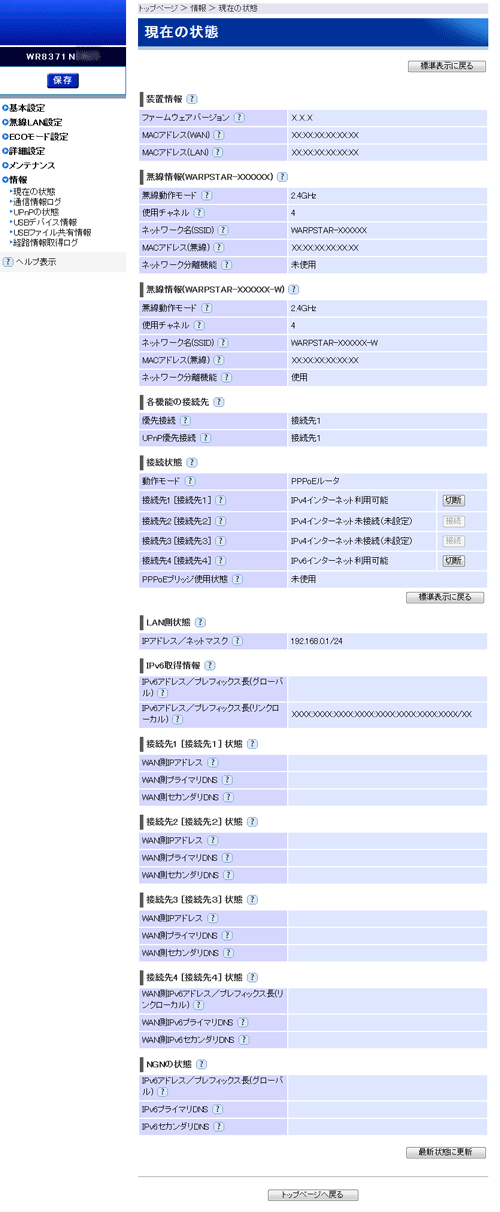

■現在の状態 |
![画面例](../image/j-1.gif) |
下記の状態が表示されます。 |
|
[装置情報] |
![](../../../../web-image/common/msize_1.gif) |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
[無線情報(WARPSTAR-XXXXXX)] |
![](../../../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
プライマリSSIDの無線のMACアドレスを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
プライマリSSIDのネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(WARPSTAR-XXXXXX-W)] |
![](../../../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
セカンダリSSIDの無線のMACアドレスを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
セカンダリSSIDのネットワーク分離機能の使用状態を表示します。 |
|
|
[各機能の接続先] |
![](../../../../web-image/common/msize_1.gif) |
優先接続 |
|
|
「接続先の選択設定」-[接続先の選択]-「優先接続」で選択した優先接続先を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
UPnP優先接続 |
|
|
「接続先の選択設定」-[接続先の選択]-「UPnP優先」で選択したUPnPの優先接続先を表示します。 |
|
|
[接続状態] |
![](../../../../web-image/common/msize_1.gif) |
動作モード |
|
|
本商品の動作モードを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
接続先1〜接続先4 [接続先1〜接続先4] |
|
|
現在の接続先1〜接続先4の接続状態を表示します。
右欄にある[接続]または[切断]をクリックすることでインターネットの通信を接続/切断することができます。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
PPPoEブリッジ使用状態 |
|
|
現在のPPPoEブリッジの使用状態を表示します。 |
|
|
[LAN側状態] |
![](../../../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
[IPv6取得情報] |
![](../../../../web-image/common/msize_1.gif) |
IPv6アドレス/プレフィックス長(グローバル) |
|
|
現在のLAN側のIPv6アドレス/プレフィックス長(グローバルアドレス)を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
IPv6アドレス/プレフィックス長(リンクローカル) |
|
|
現在のLAN側のIPv6アドレス/プレフィックス長(リンクローカルアドレス)を表示します。 |
|
|
[接続先1〜接続先3 [接続先1〜接続先3]状態] |
![](../../../../web-image/common/msize_1.gif) |
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
WAN側プライマリDNS |
|
|
WAN側のプライマリ(優先)DNSサーバです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
WAN側セカンダリDNS |
|
|
WAN側のセカンダリ(予備)DNSサーバです。
「接続先設定」で設定した値が表示されます。 |
|
|
[接続先4 [接続先4]状態] |
![](../../../../web-image/common/msize_1.gif) |
WAN側IPv6アドレス/プレフィックス長(リンクローカル) |
|
|
現在のWAN側のIPv6アドレス/プレフィックス長(リンクローカルアドレス)を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
WAN側IPv6プライマリDNS |
|
|
WAN側のIPv6プライマリ(優先)DNSサーバを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
WAN側IPv6セカンダリDNS |
|
|
WAN側のIPv6セカンダリ(予備)DNSサーバを表示します。 |
|
|
[NGNの状態] |
![](../../../../web-image/common/msize_1.gif) |
IPv6アドレス/プレフィックス長(グローバル) |
|
|
NGNのIPv6アドレス/プレフィックス長(グローバルアドレス)を表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
IPv6プライマリDNS |
|
|
NGNで使用するWAN側のIPv6プライマリ(優先)DNSサーバを表示します。 |
|
|
![](../../../../web-image/common/msize_1.gif) |
IPv6セカンダリDNS |
|
|
NGNで使用するWAN側のIPv6セカンダリ(予備)DNSサーバを表示します。 |
|
|
[最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
|
