プロパティ |
サテライトマネージャの[設定]は、無線lLAN端末(子機)側の設定をするユーティリティです。 |
●【状態】
●【ネットワーク一覧】
●【グラフ表示】
●【詳細設定】 |
|

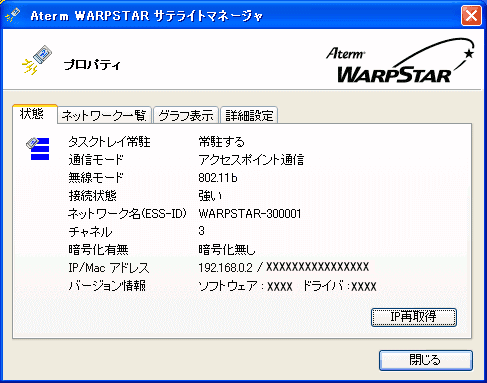

【状態】 |
現在の、サテライトマネージャの設定の状態を確認することができます。 |
![](../../../../wireless-image/child/WL11C2/sate5c2.gif)
(画面はWL11C2装着時です。) |
|
![](../../../../wireless-image/common/msize_1.gif) |
タスクトレイ常駐 |
|
サテライトマネージャのアイコンがタスクトレイに常駐しているかが表示されます。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
通信モード |
|
現在使用している通信モードが表示されます。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
無線モード |
|
現在使用している無線モードが表示されます。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
接続状態 |
|
現在の無線の通信強度が表示されます。 |
|
|
|
|
|
|
<お知らせ>
- Windows(R) XPで使用する場合、Windows(R) XPの「ワイヤレスネットワーク接続を使用する」にした場合は、サテライトマネージャは、ご使用できません。
Windows(R) XPの[ワイヤレスネットワーク接続]で接続を切り替えます。
(1)パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンを
クリックする
(2)[ワイヤレスネットワークへの接続]画面が表示されたら、利用できるネットワーク
から接続したいネットワークを選択する (3)[接続]をクリックする
|
|
↑ページのトップへ |
|

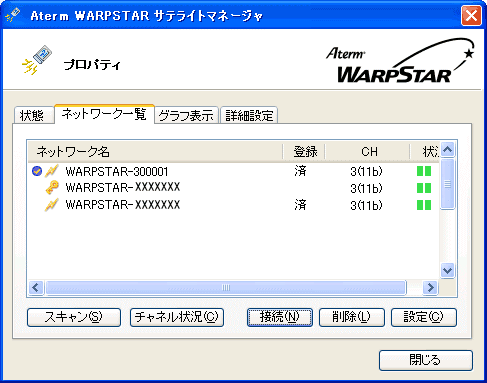

【ネットワーク一覧】 |
|
|
![](../../../../wireless-image/child/WL11C2//sate6c2.gif)
(画面はWL11C2装着時です。)
※ 無線LANアクセスポイント(親機)に暗号化が設定されているとき
が表示されます。
|
|
|
![](../../../../wireless-image/common/msize_1.gif) |
スキャン |
|
ネットワークを参照することができます。
※通信モードが「パソコン間通信」の場合、ネットワークの参照は正しく動作しない場合があります |
|
|
![](../../../../wireless-image/common/msize_1.gif) |

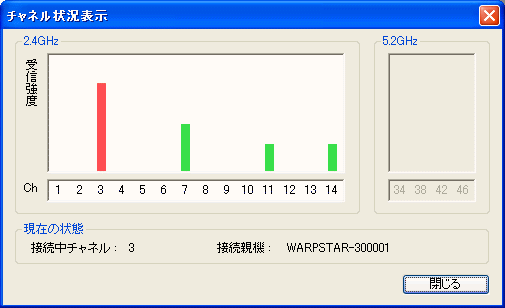

チャネル状況 |
|
近くのアクセスポイントがどのチャネルで使用されているか表示します。
同じ無線チャネルを使うと、他の無線通信と干渉し、スループットが低下する場合があります。

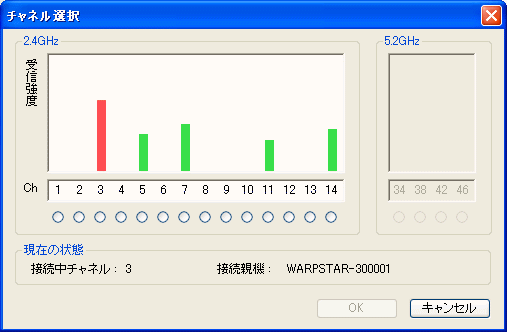

空いているチャネルを確認することができ、[設定の参照]をクリックして、[チャネル選択」画面で
切り替えることができます。
|
|
![](../../../../wireless-image/child/WL11C2/sate6-3c2.gif) |
![](../../../../wireless-image/common/msize_1.gif) |
現在の状態 |
|
現在接続中のチャネル、無線LANアクセスポイント(親機)のネットワーク名(SSID)が表示されます。
※赤色は自チャネルを示します。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
接続 |
|
ネットワーク一覧で選択したネットワークに接続します。
※ネットワーク名を選択すると使用可能になります。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
削除 |
|
ネットワーク一覧で選択したネットワークを削除します。
※ネットワーク名を選択すると使用可能になります。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
設定 |
|
設定画面が開きます。
以下の二つの画面でワイヤレスネットワーク接続をおこないます。
※ネットワーク名を選択すると使用可能になります。 |
|
●簡易設定
●詳細設定 |
|
|
|
|

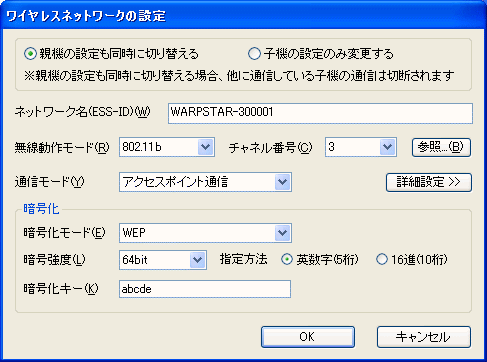

●簡易設定 |
![](../../../../wireless-image/child/WL11C2/sate6-2c2.gif)
(画面はWL11C2装着時です。) |
|
|

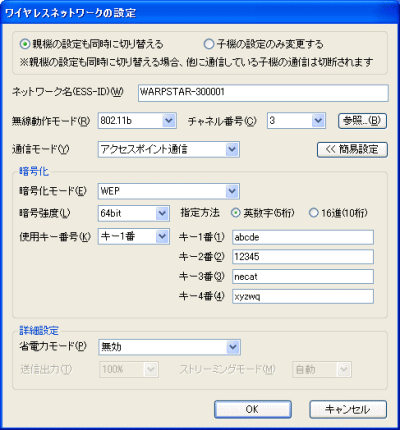

●詳細設定 |
![](../../../../wireless-image/child/WL11C2/sate6-1c2.gif)
(画面はWL11C2装着時です。) |
|
|
|
<お願い>
- もしネットワーク名に何も表示されない場合、無線LANアクセスポイント(親機)の電源コードをコンセントからはずし、再度差し込んで[サテライトマネージャ]-[ネットワーク一覧]-[スキャン]をクリックしてください。無線LANアクセスポイント(親機)のネットワーク名が見えるようになります。(電源コードをコンセントからはずし、再度差しこむ場合は、10秒間ほど待ってから、差し込んでください)
ただし、ESS-IDステルス機能有効時は無線LANアクセスポイント(親機)の電源コードをコンセントからはずし、再度差しこんでもネットワーク名は見えるようになりません。
- 無線LANアクセスポイント(親機)の電源投入後[スキャン]で検索できる時間は、クイック設定Webの「詳細設定」-[無線LAN側設定]の「ESS-IDステルス機能」で「使用する」にチェックをし、
「接続を拒否するまでの時間(分[ベース起動時から]」で1〜60分の範囲で変更できます。0分を設定すると常に拒否になります。
|
|
↑ページのトップへ |
|

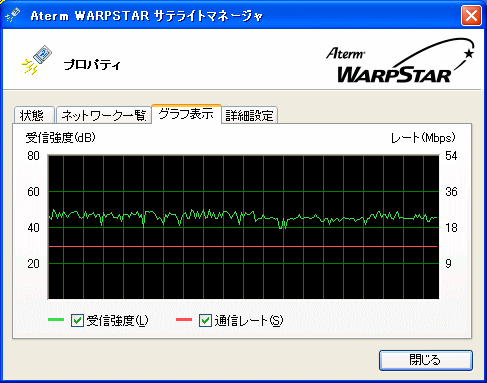

【グラフ表示】 |
|
![](../../../../wireless-image/child/WL11C2/sate7c2.gif)
※チェックボックスをクリックすると選択した項目の状態を表示することができます。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
受信強度 |
|
現在の無線の受信強度をグラフで表示します。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
通信レート |
|
無線でのデータ通信時のデータレートを表示します。 |
|
|
|
|
|
|
|
|
↑ページのトップへ |

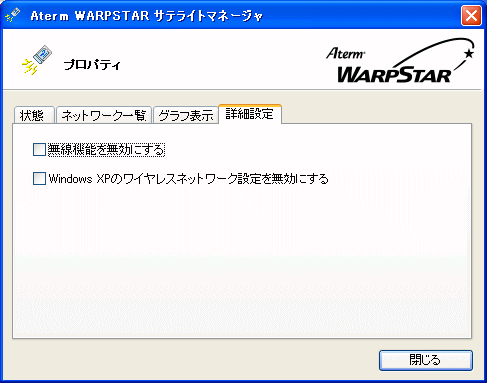

【詳細設定】 |
|
![](../../../../wireless-image/child/WL11C2/sate8c2.gif)
(画面はWL11C2装着時です。) |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
無線機能を無効にする |
|
無線機能を無効にすることができます。 |
|
|
![](../../../../wireless-image/common/msize_1.gif) |
Windows XPのワイヤレスネットワーク設定を無効にする |
|
Windows(R) XPのワイヤレスネットワーク設定を無効にすることができます。
その場合、ESS-IDステルス機能は、ご利用になれません。通常は、チェックをしてWindows(R)
XPのワイヤレスネットワーク接続は無効設定し、サテライトマネージャで設定を行うことをおすすめします。
|
|
|
|
|
<お知らせ>
- Windows(R) XP のワイヤレスネットワーク接続でのパソコン間通信(アドホック通信)の設定方法については、
→こちら を参照してください。
|
|
|
|
|
|
|
