本商品は、IEEE802.11aに準拠した無線LANを利用することができます。
通信可能な無線LAN端末(子機)は、こちら
|
|
| ※ |
クイック設定Webの「無線LAN設定」-「無線LAN基本設定」で、[2.4GHz通信機能]、[5GHz通信機能]を「使用する」に設定することにより、IEEE802.11a通信とIEEE802.11b、IEEE802.11g通信を同時に使用できます。 |
| 2台の無線LAN端末(子機)で、IEEE802.11a、IEEE802.11gそれぞれの無線通信を占有して無線通信をしたり、電波状態の良い無線通信で通信することができます。 |
それぞれの無線通信モードごとに電波出力、ネットワーク名(SSID)、暗号化キー、ESS-IDステルス機能(SSIDの隠蔽)、MACアドレスフィルタリング機能の設定をすることができます。
(ただし、それぞれの無線通信モードで同じネットワーク名(SSID)を設定している場合は、暗号化モードや暗号化キーの設定を同じにする必要があります。) |
| ※ |
WL54AG/WL54TU/WL54TEは、新5.2GHzへ書き換えることで新5GHz（W52のみ）に対応できます。新5GHz(W52のみ)へ書き換え方法など最新情報については、ホームページAtermStationをご確認ください。 |
|
|
| |
| ■11aのチャネル |

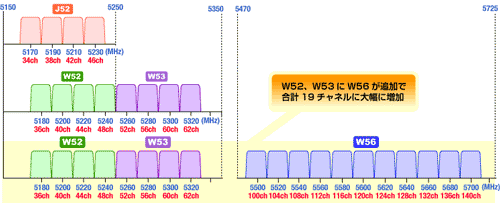

無線LANの5GHz帯の周波数は、2005年5月の省令改正により、従来使用していた日本国内独自の4チャネル（J52）が、諸外国で使用されているものと同じ割当の4チャネル（W52）に変更され、新しく追加された4チャネル（W53）とあわせて合計8チャネルが利用可能になりました。
さらに、2007年1月の省令改正では、屋外で利用可能な11チャネル（W56）が追加になり、新5GHz帯のチャネル数は合計19チャネルに大幅に増加しました。
従来の11aのチャネルとこれらの新しい11aのチャネルを、便宜的に「J52」「W52」「W53」「W56」という4つのタイプで表します。
| タイプ |
チャネル |
周波数帯域 |
屋外での利用 |
補足 |
| J52 |
34，38，42，46ch |
5.2GHz帯（5150-5250MHz） |
不可 |
従来から使用されていたチャネル |
| W52 |
36，40，44，48ch |
5.2GHz帯（5150-5250MHz） |
不可 |
従来のチャネルから周波数を10MHzずらしたチャネル |
| W53 |
52，56，60，64ch |
5.3GHz帯（5250-5350MHz） |
不可 |
2005年5月以降、利用可能となったチャネル |
| W56 |
100,104,108,112,
116,120,124,
128,132,136,140ch |
5.6GHz帯（5470-5725MHz ） |
可 |
2007年1月以降、利用可能となった11チャネル |
|
|
| |
| ■新11a/従来11a対応製品の相互接続一覧表 |
本商品は新しい11aのチャネル（W52,W53,W56）に対応しているため従来の11aのチャネルに対応した無線LAN機器とは、使用している周波数帯/チャネルが異なるため通信ができない組み合わせがあります。
以下の相互接続一覧表を参照のうえ、ご注意ください。
| |
無線LAN端末（子機） |
IEEE802.11a（J52）
対応
無線LAN端末(子機) |
WL54SC2/WL54SU2/
WL54SE2
(J52,W52,W53,W56) |
無線LAN
アクセス
ポイント
(親機) |
WR7870S
IEEE802.11a(W52,W53,W56)
対応無線LANアクセス
ポイント(親機)
|
× |
◎ |
IEEE802.11a(J52)対応
無線LANアクセスポイント
(親機) |
△ |
△ |
IEEE802.11a(W52,W53)対応
無線LANアクセスポイント
(親機) |
× |
○ |
| ◎： |
W52帯(5150-5250MHz)、W53帯(5250-5350MHz)、W56帯(5470-5725MHz)を使用して、最大19チャネルが利用可能です。 |
| ○： |
W52帯(5150-5250MHz)、W53帯(5250-5350MHz)を使用して、最大8チャネルが利用可能です。 |
| △： |
J52帯(5150-5250MHz)を使用して、最大4チャネルが利用可能です。 |
| ×： |
利用不可。 |
| ※ |
新5.2GHz帯(W52)への書き換えの可否および対応状況については、製品ごとに異なります。新5.2GHz帯(W52)への書き換え方法など最新情報については、ホームページAtermStationをご確認ください。
また、新5.2GHz帯(W52)に書き換える際は、下記の点についてご注意ください。
| ・ |
いったん書き換えたあとは、旧5.2GHz帯（J52)へは戻せません。J52では通信できなくなりますのでご注意ください。 |
| ・ |
新5.2GHz帯(W52)に書き換えることでご利用になれる新5GHzのチャネルは、W52のみです。本商品ではW53/W56はご利用できません。 |
|
|
|
| |
＜制限事項＞
- W53(52/56/60/64ch)/W56(100/104/108/112/116/120/124/128/132/136/140ch)を選択した場合は、法令により次のような制限事項があります。
| ・ |
各チャネルの通信開始前に、1分間のレーダー波検出を行いますのでその間は通信を行えません。 |
| ・ |
通信中にレーダー波を検出した場合は、自動的にセカンダリのチャネルに変更しますので、通信が中断されることがあります。 |
- W53(52/56/60/64ch)/W56(100/104/108/112/116/120/124/128/132/136/140ch)をご利用の場合は省令によりパッシブスキャン（通信相手からの接続要求があった場合にのみ応答する）でのみ利用可能なため、WDS機能はご利用になれません。
|
| |
＜ポイント＞
- 無線LANアクセスポイント(親機)に接続できる無線LAN端末(子機)の数は本商品のETHERNETポートに接続されているパソコンと合わせて32台までです。10台以下でのご利用を推奨します。
- 無線LAN端末(子機)を同じパソコンに複数同時に使用することはできません。
また、他のネットワークデバイス（ETHERNETポートデバイスなど）とも同時に使用することはできませんので、1台のパソコンに対して使用するネットワークデバイスは1つだけにしてください。
- WL54SU2/WL54SU/WL54TUのUSBハブとの接続は保証の限りではありません。
WL54SU2/WL54SU/WL54TUを1台のみ接続した場合のUSBハブとの接続確認情報は、
AtermStation（http://121ware.com/aterm）をご参考ください。
|
| |
＜お知らせ＞
- ワイヤレスLAN機器をご使用になる場合は、ホームページAtermStation(http://121ware.com/aterm/)で接続できる機種を確認してください。
- IEEE802.11aは、無線LANの規格です。データの伝送速度、通信方式、通信データの構造など、無線LAN通信を標準化するための規格が決められています。
- IEEE802.11a(5.2GHz、5.3GHz)の屋外での使用は電波法により禁じられています。
- 5GHzと2.4GHzで同じネットワーク名(SSID)で違う暗号化キーを設定した場合、接続できなくなる場合があります。
ネットワーク名(SSID)を同じにする場合は、必ず暗号化キーも同じにしてください。
- MACアドレスフィルタリングのエントリテーブルは5GHzと2.4GHzで共通です。
MACアドレスフィルタリング機能のON/OFFは5GHzと2.4GHzで個別に設定できます。
- 5GHzと2.4GHzの両方で同時にWDS通信をすることはできません。
無線LAN設定の「無線LAN基本設定」でWDSを有効にする無線動作モードを指定して一方のみで利用可能です。
|
