各部名称 - (AZ)
UCOM光電話向けの各部名称を掲載しています。
各ランプ表示の概要が色ごとに確認できます。
※e-mansion IPフォン/GATECALL050(M)・(F)/その他IP電話サービス向けの各部名称はこちらをご覧ください。
前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| 保守ボタン | 保守 | ネットワーク事業者から指示があった際に使用します。 | |
| POWER ランプ |
緑 | 点灯 | 電源が入っています。 |
| 遅い 点滅 |
ECOモードが起動中です。 光電話ランプ、電話１ランプ、電話２ランプは状態を表示します。 |
||
| − | 消灯 | 電源が入っていません。 | |
| ステータス ランプ |
緑 | 点灯 | 「らくらくネットスタート」が完了しています。 |
| 点滅 | 「らくらくネットスタート」が完了していません。 | ||
| 緑 橙 |
交互 点滅 |
「らくらくネットスタート」で自動設定中です。 | |
| 赤 | 点灯 | 装置が故障しています。 | |
| 点滅 | 最新のファームウェア、設定情報を書き込み中です。 ※このランプが点滅しているときは、本商品のファームウェアまたは設定情報を書き換えている状態ですので、絶対に電源を切らないでください。故障の原因となります。 |
||
| 橙 | 点滅 | 「らくらくネットスタート」を中止しています。 | |
| 赤 橙 |
交互 点滅 |
「らくらくネットスタート」による自動設定が失敗しました。 | |
| − | 消灯 | ルータ機能が未設定です。もしくはWAN側ポートが接続されていません。 | |
| 光電話 ランプ※1 |
緑 | 点灯 | 電話サービスが有効です。電話サービス用サーバとの接続が確立しています。 |
| 橙 | 点滅 | 電話サービスが有効です。電話サービス用サーバとの接続確立中です。 | |
| 赤 | 点灯 | 電話サービスが有効です。電話サービス用サーバの認証失敗による待機中です。 | |
| − | 消灯 | 電話サービスが未契約、もしくはWANポートが接続されていません。 | |
| 電話１ ランプ※1 |
緑 | 点灯 | 電話サービスが利用可能です。 |
| 点滅 | 電話1ポートの電話機で通話中です。 | ||
| − | 消灯 | 電話サービスが未契約、電話サービス用サーバとの接続が確立していない、もしくはWANポートが接続されていません。 | |
| 電話２ ランプ※1 |
緑 | 点灯 | 電話サービスが利用可能です。 |
| 点滅 | 電話2ポートの電話機で通話中です。 | ||
| − | 消灯 | 電話サービスが未契約、電話サービス用サーバとの接続が確立していない、もしくはWANポートが接続されていません。 | |
| インターネット ランプ |
緑 | 点灯 | インターネットサービスが利用可能です。 |
| 点滅 | インターネットサービスへの通信が行われています。 | ||
| 橙 | 点灯 | インターネットサービスが利用可能です。 電話設定が未完了です。 |
|
| 点滅 | WAN側IPアドレスを取得中、もしくはインターネットサービスへの通信が行われています。 | ||
| − | 消灯 | WANポートが接続されていません。 | |
| OPTIONボタン | OPTION | 現在は使用しません。 | |
- ECOモードが使用可能で、ECOモード起動中の場合も点灯します。
らくらくネットスタートとは
本商品が適切な設定環境を自動的にダウンロードし、電話サービスを利用可能とする機能です。

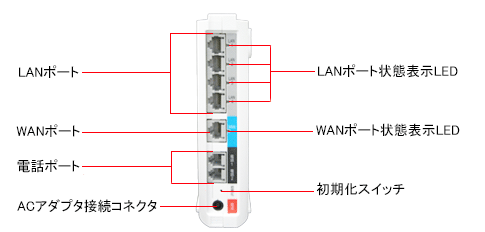

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| LANポート |
LAN1〜LAN4 | LANケーブルを使用して、パソコンまたはゲーム機などを接続します。 |
|
| WANポート |
WAN | 回線終端装置などと接続します。 | |
| 電話ポート | 電話１、電話２ | 電話機コードを使用して、電話機などを接続します。 | |
| 初期化スイッチ | 初期化 | 初期化するときに使用します。 | |
| ACアダプタ 接続コネクタ |
電源 | ACアダプタを接続します。 | |
| LANポート 状態表示LED |
緑 | 点灯 | LANポートに接続された機器とリンクが確立しています。 |
| 点滅 | LANポートに接続された機器とデータを送受信中です。 | ||
| − | 消灯 | リンクが確立していない、またはECOモード中です。 | |
| WANポート 状態表示LED |
緑 | 点灯 | WANポートに接続された機器とリンクが確立しています。 |
| 点滅 | WANポートに接続された機器とデータを送受信中です。 | ||
| − | 消灯 | リンクが確立していない、またはECOモード中です。 | |
