各部名称 - (CT)
前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| 保守ボタン | 保守 | リモートメンテナンスを許可するときに使用します。 | |
| POWER ランプ |
緑 | 点灯 | 電源が入っています。 |
| 点滅 | 「らくらく無線スタート」で無線接続の設定準備中です。 | ||
| 遅い 点滅 |
ECOモードが起動中です。 ※ECOモードが起動しているとき、ステータスランプ、インターネットランプ、AIRランプ、オプションランプは消灯します。光電話ランプ、電話１ランプ、電話２ランプは状態を表示します。 |
||
| 橙 | 点灯 | 「らくらく無線スタート」もしくは「WPS」で無線接続の設定が完了しています。 | |
| 点滅 | 「らくらく無線スタート」で無線接続の設定中です。 | ||
| 緑 橙 |
交互 点滅 |
「WPS」で無線接続の設定中です。 | |
| 赤 | 点灯 | 「らくらく無線スタート」で無線接続の設定が失敗しています。 |
|
| 点滅 | 「WPS」で無線接続の設定が失敗しています。 | ||
| − | 消灯 | 電源が入っていません。 | |
| ステータス ランプ※1 |
緑 | 点灯 | ルータ機能が動作しています。 |
| 点滅 | 初期状態になっています。 | ||
| 橙 | 点灯 | リモートメンテナンスが許可されています。 | |
| 点滅 | リモートメンテナンスの認証中です。 | ||
| 赤 | 点灯 | 装置が故障しています。 | |
| 点滅 | 最新のファームウェア、設定情報を書き込み中です。 ※故障の原因となりますので、点滅中は電源を絶対に切らないでください。 |
||
| 赤 橙 |
交互 点滅 |
コミュファ光サービスが停止しています。 | |
| − | 消灯 | ルータ機能が停止しています。 | |
| 光電話 ランプ |
緑 | 点灯 | コミュファ光電話サービスが利用可能です。 |
| 点滅 | コミュファ光電話サービスへの登録中です。 | ||
| 橙 | 点灯 | コミュファ光電話サービスの登録のうち一部が失敗しています。 | |
| 点滅 | コミュファ光電話サービスへの接続中です。 | ||
| 赤 | 点灯 | コミュファ光電話サービスが利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光電話サービスが利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
コミュファ光電話サービスが利用できません。 （登録失敗） |
|
| − | 消灯 | コミュファ光電話サービスが利用できません。 （光電話未契約または初期状態） |
|
| 電話１ ランプ |
緑 | 点灯 | 電話１ポートに接続した電話機の受話器があがっています。 |
| 点滅 | 電話１ポートに接続した電話機に着信中です。 | ||
| 橙 | 点滅 | 迷惑電話等の拒否動作中です。※4 | |
| − | 消灯 | 電話１ポートに接続した電話機が使用中でないもしくは、未接続です。 | |
| 電話２ ランプ |
緑 | 点灯 | 電話２ポートに接続した電話機の受話器があがっています。 |
| 点滅 | 電話２ポートに接続した電話機に着信中です。 | ||
| 橙 | 点滅 | 迷惑電話等の拒否動作中です。※4 | |
| − | 消灯 | 電話２ポートに接続した電話機が使用中でないもしくは、未接続です。 | |
| インターネット ランプ※1 |
緑 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用可能です。 |
| 点滅 | コミュファ光インターネットサービス(IPv6※3)への接続試行中です。 | ||
| 橙 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続待機中です。 （PPP接続待機中） |
|
| 点滅 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続中です。 （PPP接続中） |
||
| 赤 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
LANポートに接続された機器の接続に誤りがあります。 | |
| − | 消灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続設定がありません。もしくは、ルータ機能停止状態またはWANポート未接続です。 | |
| AIR_2.4G ランプ※1 |
緑 | 点灯 | 2.4GHzの無線機能(IEEE 802.11n/g/b)で動作しています。 |
| 橙 | 点灯 | 2.4GHzの無線機能(IEEE 802.11g/b)で動作しています。 | |
| 赤 | 点灯 | 無線LANと干渉する電波を検出しています。※2 | |
| − | 消灯 | 2.4GHzの無線機能が停止しています。 | |
| AIR_5G ランプ※1 |
緑 | 点灯 | 5GHzの無線機能(IEEE802.11ac/n/a)で動作しています。 |
| 点滅 | DFS干渉確認中 ※DFS干渉確認は、W53/W56帯域の無線チャネルを選択した場合に選択チャネルが気象観測レーダー等と電波干渉がないかを確認する動作です。 |
||
| − | 消灯 | 5GHzの無線機能が停止しています。 | |
| らくらく スタートボタン |
らくらく スタート |
「らくらく無線スタート」、「らくらく無線スタートEX」または「WPS」で設定するときに使用します。 | |
| AUTH ランプ |
緑 | 点灯 | 光回線の認証が完了しています。 |
| − | 消灯 | 光回線の認証が未完了です。 | |
| OPT LINK ランプ |
緑 | 点灯 | 光回線のリンクが確立しています。 |
| 点滅 | ループバックテスト中です。 | ||
| − | 消灯 | 光回線のリンクが確立していません。 | |
- ECOモード起動中は、消灯します。
- 無線LANが正常に使用できない場合は、無線チャネルを変更してください。詳細は通信事業者のサポート窓口にご連絡ください。
- IPv6機能の利用可否は、通信事業者との契約内容によります。
- 本機能のご利用可否は、通信事業者との契約内容によります。

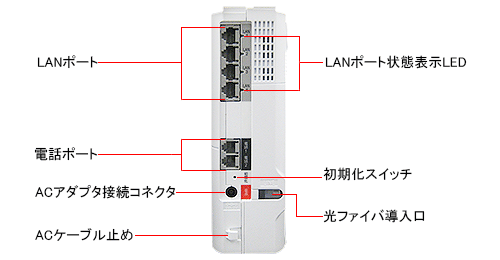

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| LANポート |
LAN1〜LAN4 | LANケーブルを使用して、パソコンまたはゲーム機などを接続します。 |
|
| 電話ポート | 電話１、電話２ | 電話機コードを使用して、電話機などを接続します。 | |
| 初期化スイッチ | 初期化 | 初期化するときに使用します。 | |
| ACアダプタ 接続コネクタ |
電源 | ACアダプタを接続します。 | |
| LANポート 状態表示LED |
緑 | 点灯 | LANポートに接続された機器とリンクが確立しています。 |
| 点滅 | LANポートに接続された機器とデータを送受信中です。 | ||
| − | 消灯 | リンクが確立していない、またはECOモード中です。 | |
| 光ファイバ導入口 | LINE | 本商品に接続する光ファイバを導入する導入口です。 |
|
| ACケーブル止め | − | ACケーブルを固定します。 | |
