本商品をメッシュ中継機として使用する場合の手順です。

STEP4 本商品を設置して電源を入れよう

1.

本商品の電源をいったん切り、使用する場所に縦置きまたは壁掛けで設置する

※ 前後左右5㎝、上5㎝以内に他の機器や壁などがない場所に設置してください。（壁掛け面除く）

壁掛けの場合

ネジ（2本）はお客様でご用意ください。

a.壁掛け用ネジ

推奨：丸頭　木ネジ　M 3.1×25

b.本体固定用ネジ

推奨：丸頭　木ネジ　M 3.1×16

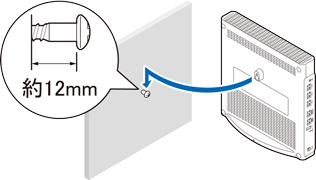

• （1）壁に、a.壁掛け用ネジを取り付ける（頭の飛び出し：約12㎜）
• （2）ネジに、本体側面（裏）の取り付け穴を引っ掛け、本体を下方向へスライドさせる



• （3）b.本体固定用ネジで本体を固定する

※ 壁掛け用ネジのみの場合、接続したケーブルに引っ張られて本体が傾き、落下する恐れがあります。本体固定用ネジでの固定も忘れずに行ってください。

※ 取り外す場合は、下側の本体固定用ネジを外し、本体の両側を持って、上方向へスライドさせてから取り外してください。

2.

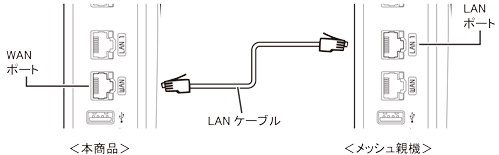

有線メッシュとして利用する場合は、本商品（メッシュ中継機）のWANポートとメッシュ親機のLANポートをLANケーブルで接続する
メッシュWi-Fiとして利用する場合は、LANケーブルの接続は不要です。 　　　　

3.

本商品の電源を入れ、本商品のPOWERランプが緑点灯、ACTIVEランプが緑点灯または橙点灯、MESHランプが橙点灯、OPTIONランプが緑点灯していることを確認する

4.

STEP5へ進む

トラブルシューティング

• 本商品のランプの状態が手順の状態にならないなど、ランプ表示の詳細については、ユーザーズマニュアルの「各部の名称とはたらき」を参照してください。
• サポートデスクにある「Q&A」でもさまざまなトラブルと対処を掲載しています。そちらもあわせて参照してください。

※ 解決しない場合は、本商品を初期化し、はじめから設定し直してお試しください。
