本商品に接続されたネットワークの機器構成を表示できます。

※ 「クイック設定Web」画面に表示されているボタンについての説明はこちら

---

■接続状態表示

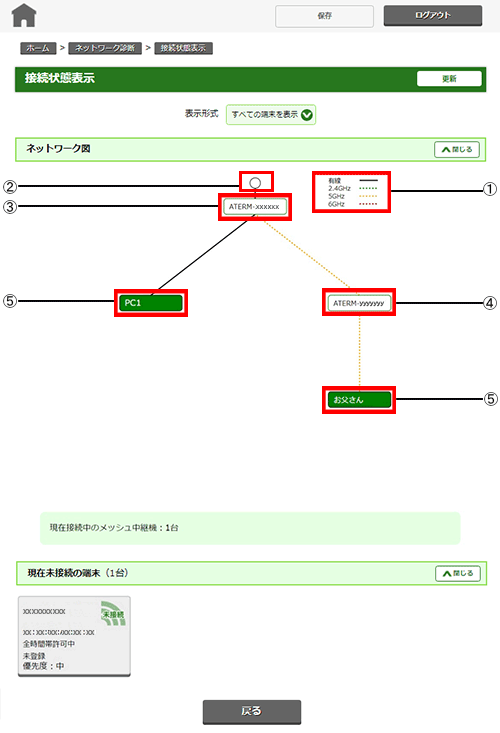

(画面の表示は例です。)

[更新]

表示を最新状態にしたいときにクリックします。

---

表示形式

表示する端末の種類を切り替えます。

• 接続中の端末のみ表示
• すべての端末を表示
• 現在未接続の端末のみ表示

---

[ネットワーク図]

ネットワークの機器構成を表示します。

• ① 機器の接続形態の凡例です。
• ② インターネット接続状態を表示します。

  • ・ 青：インターネット接続が確立されています。
  • ・ 白：インターネット接続が確立されていません。

• ③ 本商品(親機)です。装置名を表示します。
  クリックすると、「端末ごとの設定一覧」を表示します。
• ④ メッシュ中継機です。メッシュ中継機の装置名を表示します。装置名が取得できない場合は、「メッシュ中継機」と表示します。
  クリックすると、「メッシュ中継機の設定」を表示します。
• ⑤ 本商品(親機)またはメッシュ中継機に接続されている端末、メッシュ機能を利用しない中継機です。
  端末名を表示します。
  クリックすると、「端末ごとの設定」を表示します。

---

[現在未接続の端末]

現在、本商品と接続していない端末です。
各端末の端末名、端末区分など、端末情報が表示されます。
クリックすると、「端末ごとの設定」を表示します。
