ポートマッピングを設定します。
本商品では、[NATエントリ]のパターンを最大50個設定できます。 |
●PPPoEルータモードの場合
●ローカルルータモードの場合
|
| ※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
|
| ●PPPoEルータモードの場合 |

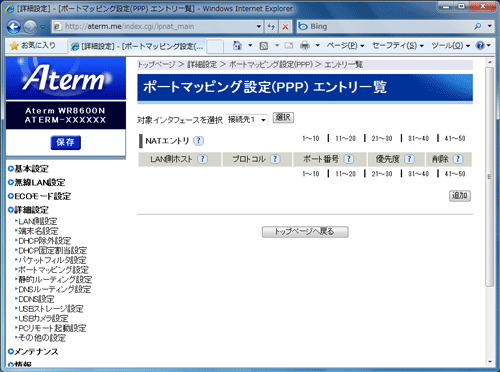

| ■ポートマッピング設定(PPP) エントリ一覧 |
 |
「対象インタフェースを選択」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
対象インタフェースを変える場合には、ここで他の接続先を選択します。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。 |
|
| ［NATエントリ］ |
ポートマッピング設定の一覧を対象インタフェースごとに表示します。特定の条件を満たすWAN側からの通信を、LAN側の特定端末に取り次ぐことができます。LAN側へのサーバ設置などの際に利用できます。
[追加]をクリックすると[ポートマッピング エントリ追加]に進みます。 |
|
 |
LAN側ホスト |
|
|
ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。 |
|
|
|
|
|
プロトコル |
|
|
ポートマッピングの対象とするプロトコルを表示します。 |
|
|
|
|
|
ポート番号 |
|
|
ポートマッピングの対象とするポート番号を表示します。 |
|
|
|
|
|
優先度 |
|
|
ポートマッピングエントリの優先度を表示します。 |
|
|
|
|
|
削除 |
|
|
指定したエントリを削除します。 |
|
|
|
| ＜ポートマッピング設定 エントリ項目の削除方法＞ |
|
|
「ポートマッピング設定 エントリ」のエントリ一覧に表示されているエントリの中から、削除したいエントリの行末の[削除]をクリックすることで削除できます。 |
|
|

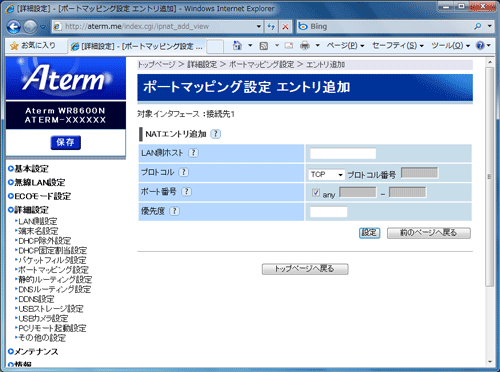

| ■ポートマッピング設定 エントリ追加 |
 |
「対象インタフェース」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。 |
|
| ［NATエントリ追加］ |
NATエントリの追加を行います。
設定値を選択・入力したあと、[設定]をクリックし、［保存］で確定してください。 |
| ※ |
それぞれ使用する装置によりポートマッピングを設定する内容が異なります。
使用する装置の設定内容に従って設定をしてください。 |
|
|
|
LAN側ホスト |
|
|
ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。 |
|
|
|
|
|
プロトコル |
|
|
ポートマッピングの対象とするプロトコルを選択します。「その他」を選択した場合は、「プロトコル番号」を入力してください。
|
|
|
|
|
|
|
|
|
ポート番号 |
|
|
ポートマッピングの対象とするポート番号を入力します。［プロトコル］で「TCP」/「UDP」を選択し、すべてのポート番号を対象とする場合は、「any」にチェックをしてください。 |
|
|
|
|
|
優先度 |
|
|
NATエントリの優先度を入力します。NATエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に適用します。入力できる値は、1〜50です。 |
|
|
| ●ローカルルータモードの場合 |

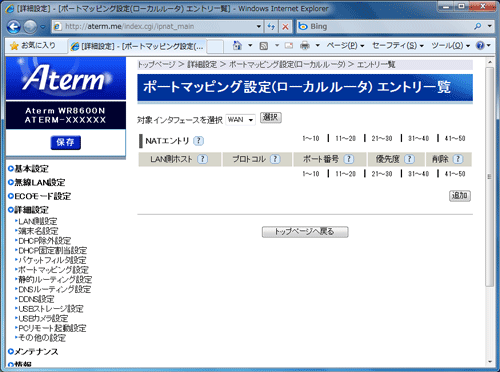

| ■ポートマッピング設定（ローカルルータ) エントリ一覧 |
 |
| ※画面の[追加]をクリックすると[ポートマッピング エントリ追加]画面に進みます。 |
「対象インタフェースを選択」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。 |
|
| ［NATエントリ］ |
| ポートマッピング設定の一覧を対象インタフェースごとに表示します。特定の条件を満たすWAN側からの通信を、LAN側の特定端末に取り次ぐことができます。LAN側へのサーバ設置などの際に利用できます。 |
|
|
LAN側ホスト |
|
|
ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。 |
|
|
|
|
|
プロトコル |
|
|
ポートマッピングの対象とするプロトコルを表示します。 |
|
|
|
|
|
ポート番号 |
|
|
ポートマッピングの対象とするポート番号を表示します。 |
|
|
|
|
|
優先度 |
|
|
ポートマッピングエントリの優先度を表示します。 |
|
|
|
|
|
削除 |
|
|
指定したエントリを削除します。 |
| ＜ポートマッピング設定 エントリ項目の削除方法＞ |
|
|
|
ポートマッピング設定 エントリ」のエントリ一覧に表示されているエントリの中から、削除したいエントリの行末の[削除]をクリックすることで削除できます。 |
|
|
|
|
|
| ■ポートマッピング設定 エントリ追加 |
 |
「対象インタフェースを選択」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。 |
|
| ［NATエントリ追加］ |
NATエントリの追加を行います。
設定値を選択・入力したあと、[設定]をクリックし、［保存］で確定してください。 |
| ※ |
それぞれ使用する装置によりポートマッピングを設定する内容が異なります。
使用する装置の設定内容に従って設定をしてください。 |
|
|
|
LAN側ホスト |
|
|
ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。 |
|
|
|
|
|
プロトコル |
|
|
ポートマッピングの対象とするプロトコルを選択します。「その他」を選択した場合は、「プロトコル番号」を入力してください。
|
|
|
|
|
|
ポート番号 |
|
|
ポートマッピングの対象とするポート番号を入力します。［プロトコル］で「TCP」/「UDP」を選択し、すべてのポート番号を対象とする場合は、「any」にチェックをしてください。 |
|
|
|
|
|
優先度 |
|
|
NATエントリの優先度を入力します。NATエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に適用します。入力できる値は、1〜50です。 |
|
|
|
|
＜お知らせ＞
- パソコンのIPアドレスの参照は、下記の方法で行います。
<Windows(R) 7/Windows Vista(R) の場合>
| (1) |
［スタート］（Windows(R)のロゴボタン）-［すべてのプログラム］-［アクセサリ］-［コマンドプロンプト］をクリックします。 |
| (2) |
"ipconfig /all"を入力し、[Enter]を押します。 |
<Windows(R) XP の場合>
| (1) |
［スタート］-［すべてのプログラム］-［アクセサリ］-［コマンドプロンプト］をクリックします。 |
| (2) |
"ipconfig /all"を入力し、[Enter]を押します。 |
|
