本商品の装置情報や設定内容を表示します。
※
「クイック設定Web」画面に表示されているボタンについての説明は こちら
|
|
■現在の状態 |

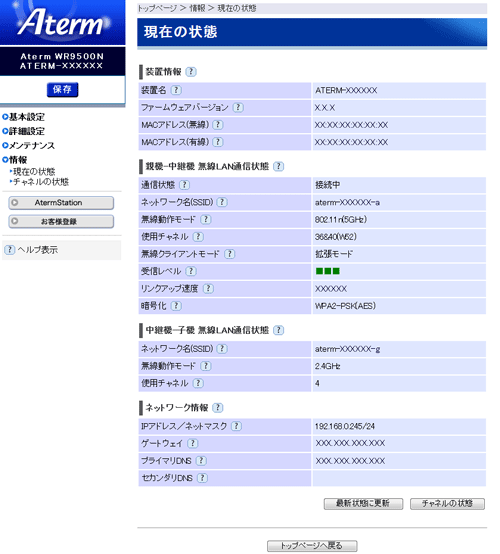

![画面例](image/j-1relay.gif) |
下記の状態が表示されます。 |
|
[装置情報] |
![](../../web-image/common/msize_1.gif) |
装置名 |
|
本商品の装置名を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ファームウェアバージョン |
|
本商品のファームウェアバージョンを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
本商品の無線側のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(有線) |
|
本商品の有線側のMACアドレスを表示します。 |
|
|
[親機-中継機 無線LAN通信状態] |
![](../../web-image/common/msize_1.gif) |
通信状態 |
|
無線LAN親機、本商品間の無線通信状態を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
無線LAN親機、本商品間通信のネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
無線LAN親機、本商品間通信の無線動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
無線LAN親機、本商品間で使用している通信チャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
無線クライアントモード |
|
本商品のクライアントモードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
受信レベル |
|
無線LAN親機からの無線受信レベルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
リンクアップ速度 |
|
無線LAN親機、本商品間通信のリンクアップ速度を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
暗号化 |
|
無線LAN親機、本商品間通信の暗号化方式を表示します。 |
|
|
[中継機-子機 無線LAN通信状態] |
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
本商品、無線LAN子機間通信のネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
本商品、無線LAN子機間通信の無線動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
本商品、無線LAN子機間で使用している通信チャネルを表示します。 |
|
|
[ネットワーク情報] |
![](../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
本商品のIPアドレスとネットマスクを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ゲートウェイ |
|
本商品が使用するゲートウェイを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
プライマリDNS |
|
本商品が使用するプライマリDNSサーバを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
セカンダリDNS |
|
本商品が使用するセカンダリDNSサーバを表示します。 |
|
|
[最新状態に更新] |
表示を最新状態にしたいときにクリックします。 |
|
[チャネルの状態] |
本商品の周囲にあるアクセスポイントのチャネルを表示します。 |
|
|
