本商品の装置情報や設定内容を表示します。
下記は「拡張表示」の画面です。 |
※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
●PPPoEルータモードの場合
●ローカルルータモードの場合
●無線LANアクセスポイントモードの場合 |
|
●PPPoEルータモードの場合 |

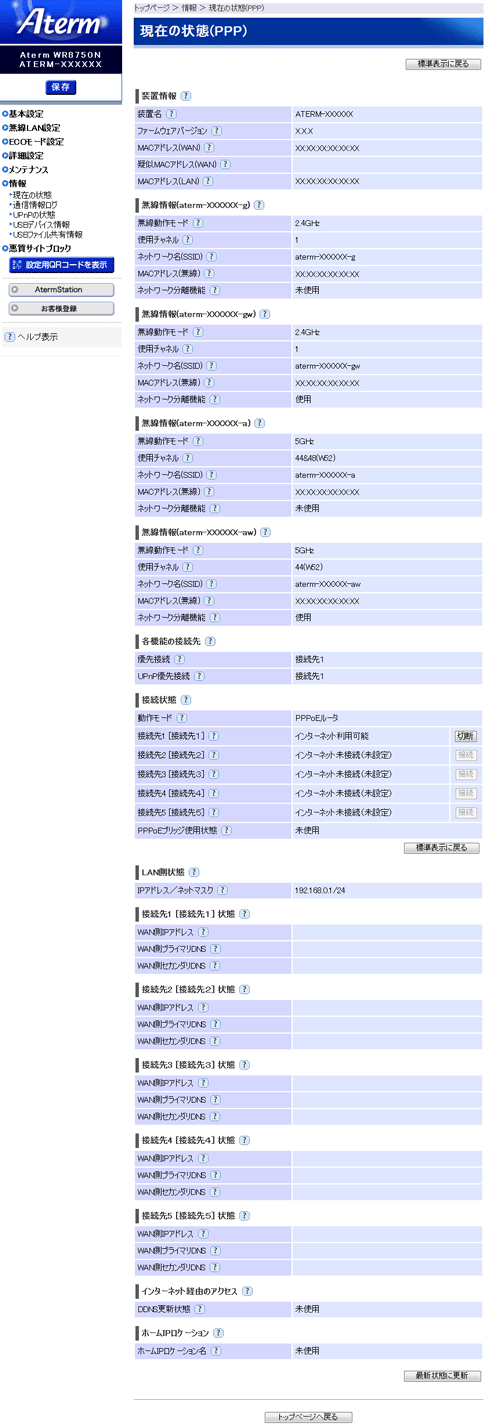

■現在の状態(PPP) |
![画面例](image/w7/j-1.gif) |
下記の状態が表示されます。 |
|
[装置情報] |
![](../../web-image/common/msize_1.gif) |
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
![](../../web-image/common/msize_1.gif) |
疑似MACアドレス(WAN) |
|
|
WAN側の疑似MACアドレスです。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
[無線情報(aterm-XXXXXX-g)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-gw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-a)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-aw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[各機能の接続先] |
![](../../web-image/common/msize_1.gif) |
優先接続 |
|
|
「接続先の選択設定」-[接続先の選択]-「優先接続」で選択した優先接続先を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
UPnP優先接続 |
|
|
「接続先の選択設定」-[接続先の選択]-「UPnP優先」で選択したUPnPの優先接続先を表示します。 |
|
|
[接続状態] |
![](../../web-image/common/msize_1.gif) |
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
![](../../web-image/common/msize_1.gif) |
接続先1〜接続先5 [接続先1〜接続先5] |
|
|
現在の接続先1〜接続先5の接続状態です。
右欄にある[接続]または[切断]をクリックすることでインターネットの通信を接続/切断することができます。 |
|
|
![](../../web-image/common/msize_1.gif) |
PPPoEブリッジ使用状態 |
|
|
現在のPPPoEブリッジの使用状態です。 |
|
|
[LAN側状態] |
![](../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
[接続先1〜接続先5 [接続先1〜接続先5] 状態] |
![](../../web-image/common/msize_1.gif) |
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
WAN側プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
WAN側セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
[インターネット経由のアクセス] |
![](../../web-image/common/msize_1.gif) |
DDNS更新状態 |
|
|
ダイナミックDNSサービスの更新状態やダイナミックDNSサーバに登録したドメイン名を表示します。 |
|
|
[ホームIPロケーション] |
![](../../web-image/common/msize_1.gif) |
ホームIPロケーション名 |
|
|
本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。 |
|
|
[最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
|
↑ページのトップへ |
|
●ローカルルータモードの場合 |

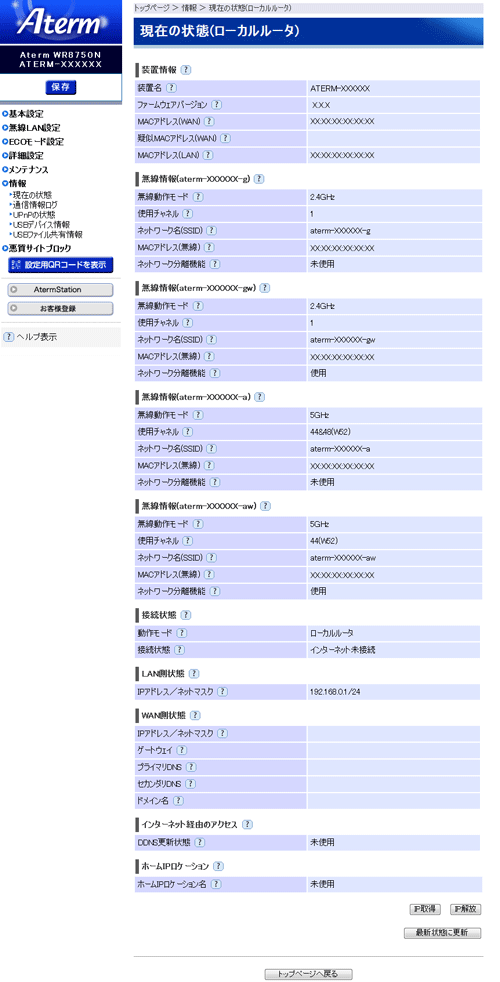

■現在の状態(ローカルルータ) |
![画面例](image/w7/j-1s.gif)
(画面のバージョン表示等は例です。) |
下記の状態が表示されます。 |
|
[装置情報] |
本商品の装置情報を表示します。 |
![](../../web-image/common/msize_1.gif) |
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
![](../../web-image/common/msize_1.gif) |
疑似MACアドレス(WAN) |
|
|
WAN側の疑似MACアドレスです。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
[無線情報(aterm-XXXXXX-g)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-gw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-a)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-aw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[接続状態] |
![](../../web-image/common/msize_1.gif) |
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
![](../../web-image/common/msize_1.gif) |
接続状態 |
|
|
現在の接続状態です。 |
|
|
[LAN側状態] |
![](../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
[WAN側状態] |
![](../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
|
本商品のWAN側のIPアドレスとネットマスクです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
ゲートウェイ |
|
|
本商品のWAN側のゲートウェイです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
![](../../web-image/common/msize_1.gif) |
ドメイン名 |
|
|
本商品のWAN側のドメイン名です。
「接続先設定」で設定した値が表示されます。 |
|
|
[インターネット経由のアクセス] |
![](../../web-image/common/msize_1.gif) |
DDNS更新状態 |
|
|
ダイナミックDNSサービスの更新状態やダイナミックDNSサーバに登録したドメイン名を表示します。 |
|
|
[ホームIPロケーション] |
![](../../web-image/common/msize_1.gif) |
ホームIPロケーション名 |
|
|
本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。 |
|
|
[IP取得] |
|
IPアドレスを取得することができます。
|
[IP解放] |
|
IPアドレスを解放します。
|
[最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
|
↑ページのトップへ |
|
●無線LANアクセスポイントモードの場合 |

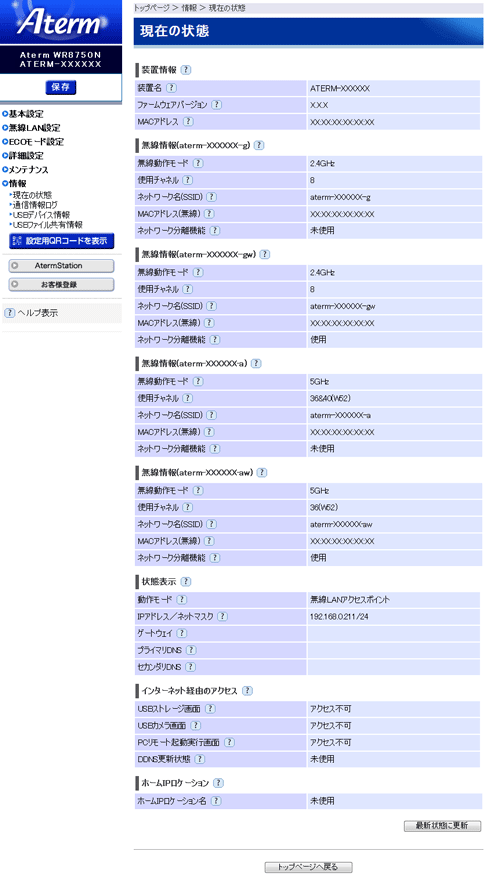

■現在の状態 |
![画面例](image/w7/j-1eac.gif)
(画面のバージョン表示等は例です。) |
下記の状態が表示されます。 |
|
[装置情報] |
本商品の装置情報を表示します。 |
![](../../web-image/common/msize_1.gif) |
装置名 |
|
|
本商品の装置名を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ファームウェアバージョン |
|
|
本商品で使用するファームウェアのバージョンを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス |
|
|
本商品で使用するMACアドレスを表示します。 |
|
|
[無線情報(aterm-XXXXXX-g)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-gw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-a)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
プライマリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[無線情報(aterm-XXXXXX-aw)] |
![](../../web-image/common/msize_1.gif) |
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク名(SSID) |
|
|
セカンダリSSIDのネットワーク名(SSID)を表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
MACアドレス(無線) |
|
|
無線のMACアドレスを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ネットワーク分離機能 |
|
|
現在のネットワーク分離機能の使用状態を表示します。 |
|
|
[状態表示] |
本商品の状態を表示します。 |
![](../../web-image/common/msize_1.gif) |
動作モード |
|
|
現在の動作モードを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
IPアドレス/ネットマスク |
|
|
本商品が使用するLAN側の IPアドレス/ネットマスクを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
ゲートウェイ |
|
|
本商品が使用するWAN側のゲートウェイを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
プライマリDNS |
|
|
プライマリDNSを表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
セカンダリDNS |
|
|
セカンダリDNSを表示します。 |
|
|
[インターネット経由のアクセス] |
本商品へのインターネット経由のアクセス情報を表示します。 |
![](../../web-image/common/msize_1.gif) |
USBストレージ画面 |
|
|
インターネット経由でのUSBストレージ画面の表示可否状況を表示します。
アクセス可の場合、URL情報も表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
USBカメラ画面 |
|
|
インターネット経由でのUSBカメラ画面表示可否状態を表示します。
DDNSをご利用の場合は、アドレス部をドメイン名に置き換えてアクセス可能です。 |
|
|
![](../../web-image/common/msize_1.gif) |
PCリモート起動実行画面 |
|
|
インターネット経由でのPCリモート起動実行画面の表示可否状態を表示します。
アクセス可の場合、URL情報も表示します。 |
|
|
![](../../web-image/common/msize_1.gif) |
DDNS更新状態 |
|
|
ダイナミックDNSサービスの更新状態やダイナミックDNSサーバに登録したドメイン名を表示します。 |
|
|
|
[ホームIPロケーション] |
![](../../web-image/common/msize_1.gif) |
ホームIPロケーション名 |
|
|
本商品のWAN側IPアドレスがグローバルIPアドレスの場合に、インターネット側から本商品にアクセスするためのホームIPロケーション名を表示します。 |
|
|
[最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
