VPNパススルー機能
仮想プライベートネットワーク(VPN : Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。
本商品は、IPsec(IP Security)またはPPTP(Point to Point Tunneling Protocol)によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることが可能です。

IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器/PPTPクライアントからWAN側のIPsec機器/PPTPサーバへアクセスすることが可能です。
また、WAN側のIPsec機器/PPTPクライアントからLAN側のIPsec機器/PPTPサーバへアクセスするように設定することも可能です。

例えば、［利用例1］では、自宅のIPsec機器A,Bからインターネット経由で会社のネットワークにアクセスすることができます。
［利用例3］のように、自宅のPPTPサーバに外部のパソコンからアクセスさせることもできます。
＜ご注意＞　−本商品にて「VPNパススルー通信」を行う場合−
  • IPsecパススルー機能を「使用しない」に設定した場合
    1台のIPsec機器に対して、複数台のIPsec機器との通信はできません。
    （IPsec機器間で1セッションの通信のみ可能です。）

    IPsecパススルー機能を「使用する」に設定した場合
    1台のIPsec機器に対して、複数台のIPsec機器との通信が可能です。
    （1台のIPsec機器に対して、複数台のIPsec機器からの通信が可能になります。）

  • 本商品内のローカルネットワークにIPsec機器/PPTPサーバを構築する場合は、ポートマッピング設定を併用する必要があります。

  • IKE(Internet Key Exchange)を使ったIPsecパススルー通信を行う場合には、ポートマッピング設定を併用する必要があります。

  • ポートマッピング設定を必要とする通信では、同時に複数台の端末を指定することはできません。
ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を示します。

［利用例1］
本商品に接続した複数台のIPsec機器/PPTPクライアントから1台のIPsec機器/PPTPサーバに接続する

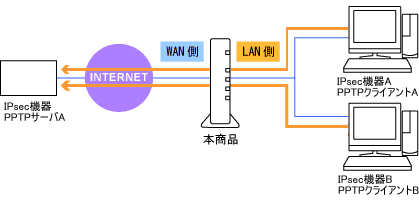

ネットワーク構成例
上記構成のように複数のIPsec機器から1台のIPsecサーバに接続してIPsecパススルーをご利用になる場合は、IPsecパススルーを「使用する」（※）にする必要があります。
上記同様の構成をPPTPでご利用になる場合は、設定は不要です。
※ 「詳細設定」-「その他の設定」で「IPsecパススルー機能」の「使用する」にチェックをします。

＜お願い＞
  • IPsec対応機器のNAT-Traversalのバージョンは、draft-00からdraft-08までとRFC版がありますが、IPsec機器でNAT-Traversalのバージョンがdraft-00,01を利用する場合には、「詳細設定」-「その他の設定」で「IPsecパススルー機能」の「使用する」のチェックを外してください。

［利用例2］
本商品に接続したIPsec機器/PPTPクライアントから、それぞれ別のIPsec機器/PPTPクライアントに接続する

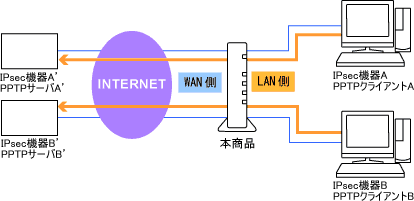

ネットワーク構成例
上記構成でIPsec/PPTPパススルーをご利用になるには、本商品の「IPsecパススルー機能」の設定は不要です。（「詳細設定」-「その他の設定」で「IPsecパススルー機能」の「使用しない」でも動作可能です。）

［利用例3］
本商品に接続したIPsec機器/PPTPサーバに接続する

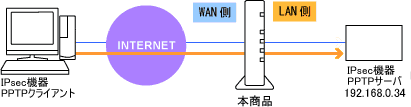

ネットワーク構成例
本商品に接続できるIPsec機器/PPTPサーバは1台のみです。
お使いのOSがIPsec機器/PPTPサーバとして利用できるかどうか、およびIPsec機器/PPTPサーバの設定方法の詳細は、OSのサポート窓口でご確認ください。
＜お知らせ＞
  • Mac OS の場合は、PPTP通信ソフトウェアがサードパーティより提供されています。

  • PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、それぞれのメーカーにお問い合わせください。
■設定方法
［利用例1］、［利用例2］の場合と［利用例3］の場合では、設定方法が異なります。
● WAN側のIPsec機器/PPTPサーバへアクセスする場合のLAN側のIPsec機器/PPTPクライアントの設定
(［利用例1］、［利用例2］の場合)
  PPTP接続では、［利用例1］、［利用例2］とも、本商品に設定する必要はありません。
IPsec接続では、［利用例1］では「詳細設定」-「その他の設定」で「IPsecパススルー機能」の「使用する」にチェックをします。(ただし、NAT-Travarsalのバージョンがdraft-00,01のIPsec対応機器を利用する場合は、チェックを外してください。)
［利用例2］では、本商品に設定する必要はありません。

下記に、パソコンへのPPTPクライアント設定の一例を説明します。
なお、これらパソコンに関することは、それぞれのメーカーへお問い合わせください。

Windows(R) 8がPPTPクライアントの場合
Windows(R) 7がPPTPクライアントの場合
Windows Vista(R)がPPTPクライアントの場合
　

● WAN側のIPsec機器/PPTPクライアントからのアクセスをLAN側のIPsec機器/PPTPサーバで受ける場合の設定
(［利用例3］の場合)
  LAN側のIPsec機器/PPTPサーバへWAN側のIPsec機器/PPTPクライアントからアクセスする場合は、本商品へポートマッピングの設定が必要です。
設定するポート番号は使用するプロトコルにより異なります。
下記にPPTPを使用した場合の設定手順を示します。

「クイック設定Web」
1. 「詳細設定」-「ポートマッピング設定」を選択する
2. ［追加］をクリックする
3. 「LAN側ホスト」にPPTPサーバのIPアドレスまたはMACアドレスを入力する
［利用例3］のようにPPTPサーバのIPアドレスが［192.168.0.34］の場合は、［192.168.0.34］を入力します。
4. 「プロトコル」で「TCP」を選択する
5. 「ポート番号」に「1723」を入力する
6. 「優先度」を入力する
7. ［設定］をクリックする
［前のページへ戻る］をクリックして［NATエントリ］に追加されたことを確認します。
8. ［追加］をクリックする
9. 「LAN側ホスト」にPPTPサーバのIPアドレスを入力する
［利用例3］のようにPPTPサーバのIPアドレスが［192.168.0.34］の場合は、［192.168.0.34］を入力します。
10. 「プロトコル」で「その他」を選択し、「プロトコル番号」に「47」と入力する
11. 「優先度」を入力する
12. ［設定］をクリックする
［前のページへ戻る］をクリックして［NATエントリ］に追加されたことを確認します。
（プロトコル47は「gre」と表示されます。）
13. ［保存］をクリックし、設定を保存する

＜お知らせ＞
  • PPTPで利用するプロトコル番号およびポート番号は以下のとおりです。
    gre  IPプロトコル番号  :　47
    PPTP  TCPポート番号  :　1723

  • IPsecは、AH、ESP、IKEなどの複数のプロトコルで動作します。動作させるプロトコル毎にポートマッピングの設定が必要です。詳細はそれぞれのVPNネットワーク管理者にお問い合わせください。

    AH、ESP、IKEのプロトコル番号およびポート番号は以下のとおりです。
    AH  IPプロトコル番号  :　51
    ESP  IPプロトコル番号  :　50
    IKE  UDPポート番号  :　500,4500
