IPv6パケットフィルタの設定をします。
本商品では、［IPv6パケットフィルタエントリ］のパターンを最大50個設定できます。
［追加］をクリックして、設定値を選択・入力してください。 |
| IPv6パケットフィルタは、新たに追加したり、削除したりできます。 |
| ※「クイック設定Web」画面に表示されている ボタンについての説明は こちら |
|

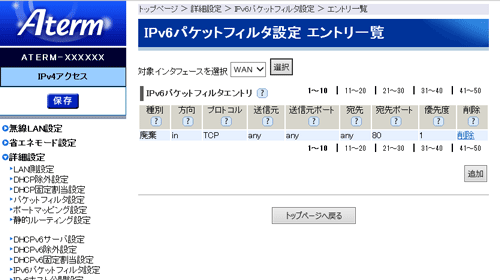

| ■IPv6パケットフィルタ設定 エントリ一覧 |
| ※ |
画面の[1〜10][11〜20][21〜30][31〜40][41〜50]をクリックすると［IPv6パケットフィルタエントリ］の[1〜10][11〜20][21〜30][31〜40][41〜50]を切り替えて表示します。 |
|
 |
対象インタフェースを選択 |
|
対象インタフェースを変更する場合には、ここで他の接続先を選択します。
本商品LAN側のインタフェースにフィルタをかけたい場合は「LAN」を選択し、WAN側のインタフェースにフィルタをかけたい場合は「WAN」を選択してください。 |
|
|
| [IPv6パケットフィルタエントリ] |
IPv6パケットフィルタリング設定の一覧を対象インタフェースごとに表示します。特定の条件を満たすIPv6パケットの通過や廃棄を設定できます。
|
種別 |
|
フィルタ条件に一致したIPv6パケットの扱いを表示します。 |
|
|
|
方向 |
|
選択したインタフェースでのフィルタ評価方向を表示します。 |
|
|
|
プロトコル |
|
フィルタ対象とするIPv6プロトコルの種別を表示します。 |
|
|
|
送信元 |
|
フィルタ対象とするIPv6パケットの送信元IPv6アドレスまたはMACアドレスを表示します。すべてのIPv6アドレスからのパケットを対象とする場合は「any」、本商品からのパケットを対象とする場合は「localhost」と表示しています。 |
|
|
|
送信元ポート |
|
フィルタ対象とするIPv6パケットの送信元ポート番号を表示します。すべてのポート番号のパケットを対象とする場合は「any」と表示しています。 |
|
|
|
宛先 |
|
フィルタ対象とするIPv6パケットの宛先IPアドレスまたはMACアドレスを表示します。すべてのIPv6アドレスからのパケットを対象とする場合は「any」、本商品からのパケットを対象とする場合は「localhost」と表示しています。 |
|
|
|
宛先ポート |
|
フィルタ対象とするIPv6パケットの宛先ポート番号を表示します。すべてのポート番号のパケットを対象とする場合は「any」と表示しています。 |
|
|
|
優先度 |
|
フィルタエントリの優先度を表示します。フィルタエントリが複数ある場合、優先度の数字の小さいエントリから評価します。 |
|
|
|
削除 |
|
指定したフィルタエントリを削除します。 |
| ＜IPv6パケットフィルタ設定 エントリ項目の削除方法＞ |
|
「IPv6パケットフィルタ設定 エントリ」のエントリ一覧に表示されているエントリの中から、削除したいエントリの行末の[削除]をクリックすることで削除できます。 |
|
|

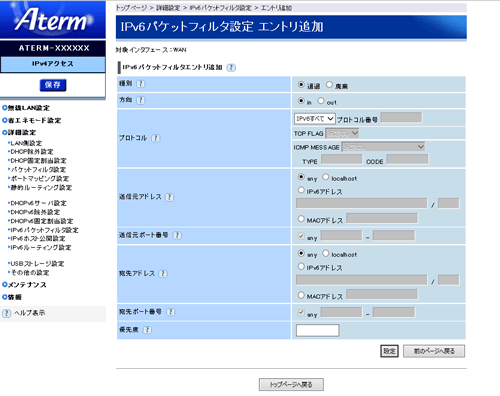

| ■IPv6パケットフィルタ設定 エントリ追加 |
 |
| [IPv6パケットフィルタエントリ追加] |
IPv6パケットフィルタエントリの追加を行います。
設定値を選択・入力したあと、［設定］をクリックし、［保存］で確定してください。 |
|
種別 （初期値：通過） |
| |
設定条件に合致したIPv6パケットをどのように処理するかを指定します。
- 通過
フィルタエントリに合致したIPv6パケットを通信させます。
- 廃棄
フィルタエントリに合致したIPv6パケットを廃棄します。
|
| |
|
|
方向 （初期値：in） |
| |
処理したいIPv6パケットの方向を選択します。
- in
設定したインタフェースで本商品がIPv6パケットを受信したときフィルタを適用します。
- out
設定したインタフェースで本商品がIPv6パケットを送信するときフィルタを適用します。
|
| |
|
|
プロトコル |
| |
処理したいIPv6パケットのプロトコル種別を選択します。
- IPv6すべて
IPv6パケットすべてを処理します。
IPv6パケットであれば、TCP、UDP、ICMPv6も対象になります。
- ICMPv6
ICMPv6を処理します。[ICMP MESSAGE]を選択して詳細な条件を指定します。
[ICMP MESSAGE]で「コード指定」を選択した場合「TYPE」と「CODE」をそれぞれ数値を入力します。
- TCP
TCPを処理します。[TCP FLAG]を選択して、詳細な条件を設定します。
- UDP
UDPを処理します。
- その他
ICMPv6、TCP、UDP以外のプロトコルを指定したい場合に使用します。
フィルタ対象にしたいプロトコル番号を、0〜255の範囲で入力します。
|
| |
|
|
送信元アドレス |
| |
処理したいパケットの発信元アドレスを指定します。
次の形式で指定します。
・ any（全アドレス指定）
・ localhost (自アドレス指定)
・ IPv6アドレス
xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx/128
(1箇所の指定:省略表記も指定可能)
または
xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx/nnn
(1〜128のビット数でネットマスク指定)
・ MACアドレス
xx:xx:xx:xx:xx:xx
|
＜ご注意＞
- 「送信元アドレス」をMACアドレスで指定した場合、正常に動作しない場合があります。詳細は こちらをご覧ください。
|
| |
|
|
送信元ポート番号 （初期値：any） |
| |
処理したいIPv6パケットのポート番号を指定します。
次の形式で指定します。
・any(全ポート指定)
・xxxxx (単一ポートの指定)
・sssss-eeeee (範囲指定) |
| |
|
|
宛先アドレス |
| |
処理したいIPv6パケットの宛先アドレスを指定します。
使用できる形式は「送信元アドレス」と同じです。 |
| |
|
|
宛先ポート番号 （初期値：any） |
| |
処理したいIPv6パケットのポート番号を指定します。
使用できる形式は「送信元ポート番号」と同じです。 |
| |
|
|
優先度 |
| |
フィルタエントリの優先度を入力します。入力できる値は、1〜50です。 |
|
|
＜お知らせ＞
- IPv6パケットフィルタの優先度を変更するには、フィルタエントリを削除して、再度フィルタエントリの追加を行い優先度を変更してください。
- IPv6パケットフィルタの設定例については こちらをご覧ください。
|
