無線LAN端末(子機)間で直接アドホック通信(パソコン間通信モード)を行うための設定方法について説明します。 |
・サテライトマネージャで設定/無線の通信状態を確認する
・Windows(R) XPの[ワイヤレスネットワークの接続]で設定/無線の通信状態を確認する
(Windows(R) XPでWL11CA/WL11U/WL54AC(*)を使用する場合) |
(*)Windows(R) XPの[ワイヤレスネットワークの接続]を使用する設定にしている場合のWL54AC |
|
<お知らせ>
- Windows(R) XPでWL11CA/WL11U/WL54AC(*)を使用する場合、サテライトマネージャは、ご使用できません。
Windows(R) XPの[ワイヤレスネットワークの接続]で設定します。
(*)Windows(R) XPの[ワイヤレスネットワークの接続]を使用に設定している場合
のWL54AC
|
|
■サテライトマネージャで設定/無線の通信状態を確認する |
[サテライトマネージャで設定] |
1. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
2. |
メニューの[設定]をクリックする |
|
|
|
|
3. |

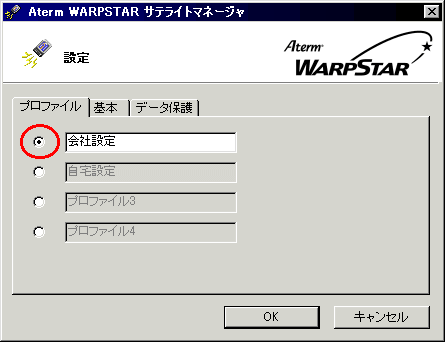

使用するプロファイルを選択する |
|
|
|
|
4. |

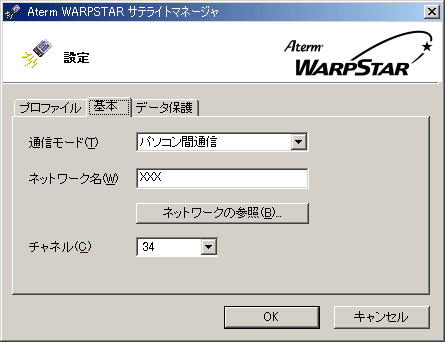

[基本]タブをクリックし、[通信モード]のプルダウンボタンをクリックして、[パソコン間通信]を選択する |
|
(画面は、WL54ACでサテライトマネージャを使用した場合の一例です
WL11CA/WL11C/WL11Uの場合、チャネル数などの表示が若干変わります。) |
|
|
5. |
[ネットワーク名]を入力する
ネットワーク名は、アドホック通信(パソコン間通信モード)を行うパソコンと同じ名前を入力してください。
ネットワーク名は、半角英数字で入力してください。 |
6. |
[チャネル]のプルダウンボタンをクリックし、使用する無線チャネルを選択する
[チャネル]は、電波干渉がある場合に変更してください。 |
7. |
通信間のデータを暗号化する場合は、[データ保護]タブをクリックし、暗号化の設定をする |
8. |
[OK]をクリックする |
9. |
アドホック通信(パソコン間通信モード)を行うすべてのパソコンで、手順
1〜 8 を行う |
|
|
[無線の通信状態を確認する] |
1. |
アドホック通信(パソコン間通信モード)を行うパソコンを起動させる |
2. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
3. |

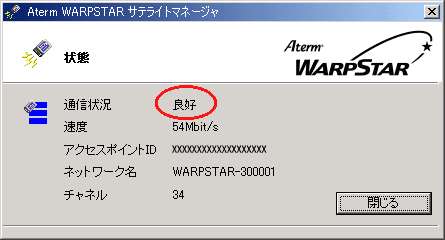

メニューの[状態]をクリックする
無線の通信状況が「良好」になることを確認してください。「良好」にならない場合には、「良好」と表示される位置までパソコンを移動させてください。
アクセスポイント名(WL54ACの場合は、アクセスポイントID)には、相手パソコンのコンピュータ名が表示されます。 |
|
(画面は、WL54ACでサテライトマネージャを使用した場合の一例です
WL11CA/WL11C/WL11Uの場合、チャネル数などの表示が若干変わります。) |
4. |
[閉じる]をクリックする |
|
|
<お願い>
- アドホック通信(パソコン間通信モード)を行うパソコンの[ネットワーク名]を近くの無線LANアクセスポイント(親機)と同じネットワーク名に設定すると、無線LANアクセスポイント(親機)との通信が優先されてしまい、アドホック通信(パソコン間通信モード)が正しくできない場合があります。
- 同じエリア内にある他の無線LANアクセスポイント(親機)とは異なる[ネットワーク名]を設定してください。
- アドホック通信(パソコン間通信モード)のパソコン間の近くに無線LANアクセスポイント(親機)が同チャネルで設定されていると、無線LANアクセスポイント(親機)との通信が優先されてしまい、アドホック通信(パソコン間通信モード)が正しくできない場合があります。その場合、同じエリア内にある無線LANアクセスポイント(親機)に異なる[チャネル]を設定してください。
- TCP/IPを使ってアドホック通信(パソコン間通信モード)を行うときに、DHCPサーバが存在しないため、IPアドレスが正しく設定されずに通信できないことがあります。このような場合は、次の手順でIPアドレスを固定に設定してください。
(1) |
[コントロールパネル]-[ネットワーク]を開く。 |
(2) |
[現在のネットワークコンポーネント]欄で
「TCP/IP →NEC Aterm WL54AC(PA- WL54AC)Wireless
Network Module」(WL54ACの場合)
「TCP/IP →Aterm WL11C(PC- WL11C )」(WL11CAの場合)
「TCP/IP →Aterm WL11U(PC- WL11U )」(WL11Uの場合)
の[プロパティ]を開く。
|
(3) |
IPアドレスを固定に設定する。
例)”192.168.0.50”と”192.168.0.51”などアドホックモードで使用する
パソコンどうしで同じ IPアドレスにならないように設定します。
|
|
|
<お知らせ>
- アドホック通信(パソコン間通信モード)で通信しているパソコン間で、ファイルやプリンタを共有することができます。設定手順は、「高度な使い方」−「ファイルとプリンタの共有(Windows(R)のみ)」を参照してください。
|
|
↑ページのトップへ |
|
■Windows(R) XPの[ワイヤレスネットワークの接続]で
設定/無線の通信状態を確認する |
[Windows(R) XPの[ワイヤレスネットワークの接続]で設定] |
1. |
パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンをクリックする
Windows(R) XP のワイヤレスネットワーク接続の設定を行います。 |
|
(以降画面に表示されているネットワーク名は一例です。) |
2. |
[詳細設定]をクリックする |
3. |

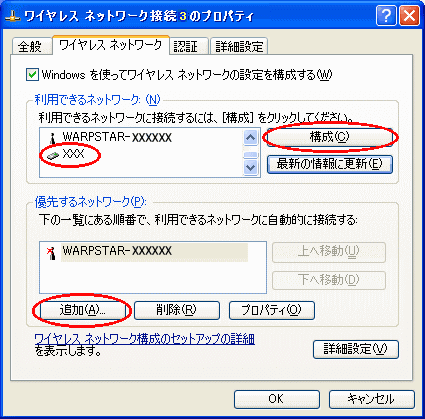

「ワイヤレスネットワーク」タブをクリックし、利用できるネットワークに、通信するネットワーク名が表示されている場合は、[構成]をクリックする通信するネットワーク名が表示されていない場合は、[追加]をクリックする |
|
|
|
|
4. |

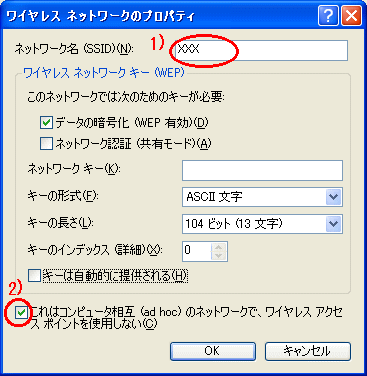

ワイヤレスネットワーク接続の設定をする |
|
1) |
ネットワーク名(SSID)を設定していない場合は、入力する
アドホック通信(パソコン間通信モード)を行うパソコンと同じ名前を入力してください。 |
2) |
「これはコンピュータ相互(ad hoc)のネットワークでワイヤレスアクセスポイントを使用しない」にチェックする |
|
|
|
|
3) |
通信間のデータを暗号化する場合は、暗号化の設定をする
暗号化を行わない場合は、手順 4)に進む
暗号化を設定する場合は、アドホック通信(パソコン間通信モード)を行うパソコンすべてに暗号化の設定をしてください。 |
|

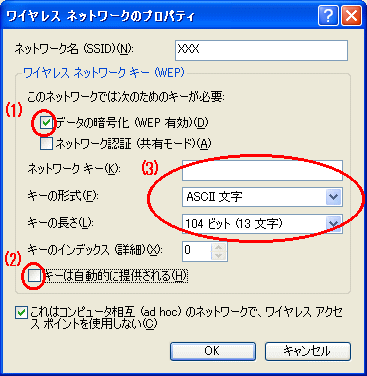

(1) |
「データの暗号化」にチェックする |
(2) |
「キーは、自動的に提供される」のチェックをはずす |
(3) |
「ネットワークキー」は、アドホック通信(パソコン間通信モード)を行うパソコンすべてに同じ暗号化キー(サテライトマネージャの「キー」と同じ設定値)を入力してください。
「キーの形式」は、ASCII文字または16進数を選択します。ASCII文字は0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は0〜9、a〜f、A〜Fで構成されている文字列を指定できます。
アドホック通信(パソコン間通信モード)する相手のパソコンが、サテライトマネージャで設定した場合は「キー形式」を下記のように選択してください。
サテライトマネージャの「指定方法」を英数字と設定した場合は、ASCII文字を選択
サテライトマネージャの「指定方法」を16進数と設定した場合は、16進数を選択
「キーの長さ」は、40bit、104bitのどちらかを選択します。
アドホック通信(パソコン間通信モード)する相手のパソコンが、サテライトマネージャで設定した場合は「キー長さ」を下記のように選択してください。
サテライトマネージャの「暗号強度」を64bitと設定した場合は40bitを選択
サテライトマネージャの「暗号強度」を128bitと設定した場合は104bitを選択
WL54ACを使用する場合は、ワイヤレスネットワーク接続は、サテライトマネージャの「暗号強度」の152bitに対応していません。アドホック通信(パソコン間通信モード)する相手がWL54ACを接続したパソコンで、サテライトマネージャの「暗号強度」を152bitに設定している場合には、どちらかの方法で設定し直してください。
・アドホック通信(パソコン間通信モード)する相手のパソコンでサテライトマネージャの「暗号強度」を 64bitまたは
128bitに変更する。
・こちら側のパソコンでサテライトマネージャを使えるように設定し、152bitに設定する。 |
|
(注) |
WL54ACと、WL11CA/WL11C/WL11U/WL11C2は、暗号化を同じに設定をしても、無線の通信方式が異なるため、通信することはできません。WL54ACはWL54ACどうしまたは、WL11CA/WL11C/WL11C2/WL11UはWL11CA/WL11C/WL11C2/WL11Uどうしでしか通信できません。 |
|
|
|
|
4) |

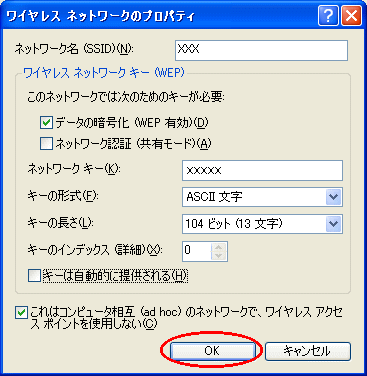

[OK]をクリックする |
|
|
|
|
|
<お知らせ>
- サテライトマネージャでの暗号化の設定方法については、
→こちらを参照してください。
|
|
[無線の通信状態を確認する] |
1. |
アドホック通信(パソコン間通信モード)するパソコンをそれぞれ起動させる |
2. |
パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンを右クリックし「利用できるワイヤレスネットワークの表示」をクリックする |
3. |
無線設定が正しく行われていることを確認する
・ |
状態は「接続」になっていること |
・ |
速度は「54Mbps」で表示されていること |
|
|
|
|
|
<お願い>
- アドホック通信(パソコン間通信モード)のパソコンの[ネットワーク名]を近くの無線LANアクセスポイント(親機)と同じネットワーク名に設定すると、無線LANアクセスポイント(親機)との通信が優先されてしまい、アドホック通信(パソコン間通信モード)が正しくできない場合があります。
同じエリア内にある他の無線LANアクセスポイント(親機)とは異なる[ネットワーク名]を設定してください。
- アドホック通信(パソコン間通信モード)のパソコン間の近くに無線LANアクセスポイント(親機)が同チャネルで設定されていると、無線LANアクセスポイント(親機)との通信が優先されてしまい、アドホック通信(パソコン間通信モード)が正しくできない場合があります。その場合、同じエリア内にある無線LANアクセスポイント(親機)に異なる[チャネル]を設定してください。
- TCP/IPを使ってアドホック通信(パソコン間通信モード)を行うときに、DHCPサーバが存在しないため、IPアドレスが正しく設定されずに通信できないことがあります。このような場合は、次の手順でIPアドレスを固定に設定してください。
(1) |
[コントロールパネル]-[ネットワーク接続]を開く。
[ネットワーク接続]アイコン[ネットワーク接続]がない場合、
ネットワークとインターネット接続]−[ネットワーク接続]をクリックしてください。
|
(2) |
[ワイヤレス ネットワーク接続]を右クリックする |
(3) |
[プロパティ]をクリックする |
(4) |
[現在のネットワークコンポーネント]欄で
「TCP/IP →NEC AtermWL54AC(PA-WL/54AC)Wireless
Network Module」(WL54ACの場合)
「TCP/IP →Aterm WL11C(PC- WL11C )」(WL11CAの場合)
「TCP/IP →Aterm WL11U(PC-WL11U )」(WL11Uの場合)
の[プロパティ]を開く。 |
(5) |
IPアドレスを固定に設定する。
例)”192.168.0.50”と”192.168.0.51”などアドホックモードで使用する
パソコンどうしで同じ IPアドレスにならないように設定します。
|
|
|
<お知らせ>
- アドホック通信(パソコン間通信モード)で通信しているパソコン間で、ファイルやプリンタを共有することができます。設定手順は、「高度な使い方」−「ファイルとプリンタの共有(Windows(R)のみ)」を参照してください。
|
