IEEE802.11a 無線LAN
本商品は、無線LANアクセスポイント(親機)にWL54AGを装着することで、IEEE802.11aに準拠した無線LANを利用することができます。
※ 本商品では、無線動作モードの初期値が、IEEE802.11g+b通信モードに設定されています。
そのため、IEEE802.11a通信のみに対応した無線LAN端末(子機)から通信を行う場合は、[クイック設定Web]−[無線LAN側設定]−「無線動作モード」で「802.11a」に変更しないと接続できません。
IEEE802.11aとIEEE802.11b/gは切り替えでのご利用となるため、モードを切り替えると802.11b/gの無線LAN端末(子機)から接続できなくなります。
※ WL54AG/WL54TU/WL54TEは、新5.2GHzへ書き換えることで新5GHz（W52のみ）に対応できます。
新5GHz(W52のみ)へ書き換え方法など最新情報については、ホームページAtermStationをご確認ください。
■無線LANアクセスポイント(親機)にカードを装着する
装着する際は、無線LANアクセスポイント(親機)の電源をコンセントから取り外した状態で取り付けてください。
1. 無線LANアクセスポイント(親機)の側面の開閉カバーを開く カード装着説明図
2. 無線LAN端末(子機)を拡張スロットに装着する
3. 開閉カバーを閉める


■11aのチャネル
11aには、2005年5月以前の従来チャネル（J52）と、2005年5月以降の新チャネル（W52・W53)があります。
本商品は従来チャネル（J52)対応ですが、新5.2GHzへ書き換えることで新チャネル（W52のみ)に対応することができます。

下記の＜ご注意＞をよくお読みのうえ、新5.2GHz(W52のみ)へ書き換える方法など最新情報については、
ホームページAtermStationをご確認ください。

タイプ チャネル 周波数帯域 補足
J52 34，38，42，46ch 5.2GHz帯（5150-5250MHz） 2005年5月以前の従来の11aチャネル
W52 36，40，44，48ch 5.2GHz帯（5150-5250MHz） J52の11aの周波数を10MHzずらした、諸外国と同じ割当の新チャネル
W53 52，56，60，64ch 5.3GHz帯（5250-5350MHz） 2005年5月以降に追加された新チャネル
※本商品ではご利用できません。

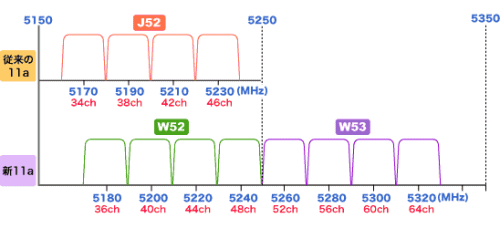

新旧チャネル例
＜ご注意＞
  • 本商品に装着した無線LANカードは、いったん書き換えたあとは、旧5.2GHz帯（J52)へは戻せません。J52では通信できなくなりますのでご注意ください。

  • 本商品に装着した無線LANカードを新5.2GHz帯（W52)へ書き換えることでご利用になれる新5GHzのチャネルは、W52のみです。W53はご利用できません。

  • 本商品に装着した無線LANカードを新5.2GHz帯（W52)へ書き換えたあとは、無線LAN端末（子機）も新5.2GHz帯（W52)に対応している場合のみIEEE802.11aでの通信を行えます。
    本商品および無線LAN端末（子機）の書き換え方法など最新情報については、ホームページAtermStationをご確認ください。

■新11a/従来11a対応製品の相互接続一覧表
新5GHz（W52のみ）へ書き換える前とで、使用している周波数帯/チャネルが異なるため通信ができない組み合わせがあります。
以下の相互接続一覧表を参照のうえ、ご注意ください。

  無線LAN端末（子機）
既存製品※
（未書き換え）		 既存製品※
（書き換え後）		 WL54SC
WL54SU
WL54SE
J52 J52・W52 J52・W52・W53
無線LAN
アクセス
ポイント(親機)		 本商品※
（無線LANカード
　未書き換え）		 J52 ○（J52） ○（J52） ○（J52）
本商品※
（無線LANカード
書き換え後）		 W52 × ○（W52） ○（W52）
新11a対応製品 W52・W53 × △（W52） ◎(W52・W53)

◎： 新チャネル「36,40,44,48ch(W52)」 「52,56,60,64ch(W53)」を使用して最大8チャネルが利用可能です。
○： 新チャネル「36,40,44,48ch(W52))」または従来チャネル「34,38,42,46ch(J52)」を使用して最大4チャネルが利用可能です。
△： 無線LANアクセスポイント（親機）側を新チャネル「36,40,44,48ch(W52)」の範囲で設定している場合に限り、最大4チャネルが利用可能です。
×： 利用不可。
※ 新5GHz(W52のみ)へ書き換えの可否および対応状況については、製品ごとに異なります。新5GHz(W52のみ)へ書き換え方法など最新情報については、ホームページAtermStationをご確認ください。
また、新5GHz(W52のみ)へ書き換える際は、下記の点についてご注意ください。
・ いったん書き換えたあとは、旧5.2GHz帯（J52)へは戻せません。J52では通信できなくなりますのでご注意ください。
・ 新5.2GHzへ書き換えることで、ご利用になれる新5GHzのチャネルは、W52のみです。本商品ではW53はご利用できません。

＜制限事項＞
  • W53(52/56/60/64ch)を選択した場合は、法令により次のような制限事項があります。
    ・ 各チャネルの通信開始前に、1分間のレーダー波検出を行いますのでその間は通信を行えません。
    ・ 通信中にレーダー波を検出した場合は、自動的にチャネルを変更しますので、通信が中断されることがあります。

  • W53(52/56/60/64ch)をご利用の場合は省令によりパッシブスキャン（通信相手からの接続要求があった場合にのみ応答する）でのみ利用可能なため、WDS機能はご利用になれません。

＜ポイント＞
  • 無線LANアクセスポイント(親機)に接続できる無線LAN端末(子機)の数は本商品のETHERNETポートに接続されているパソコンと合わせて32台までです。10台以下でのご利用を推奨します。

＜お知らせ＞
  • 無線LANアクセスポイント(親機)に接続できる無線LAN端末(子機)の最新情報は、ホームページAtermStation にてご確認ください。

  • IEEE802.11aの屋外での使用は電波法により禁じられています。

  • IEEE802.11aは、無線LANの規格です。データの伝送速度、通信方式、通信データの構造など、
    無線LAN通信を標準化するための規格が決められています。

  • 拡張カードスロットに装着できるのはAtermWL54AGのみです。
    他の無線カードを装着しないでください。
