ポートマッピングとパケットフィルタを組み合わせた設定例
ポートマッピングとパケットフィルタを組み合わせることにより、下記のような設定を行うことができます。
以下のすべてのWAN側IPアドレス(10.10.10.1)や送信元IPアドレス(100.100.20.1)は例です。
WAN側IPアドレスは、無線LANアクセスポイント(本商品)に割り当てられたグローバルIPアドレスを設定しています。
送信元アドレスは、インターネット側からアクセスしてくる端末のグローバルIPアドレスを設定
しています。
WAN側IPアドレスは、ブロードバンド接続事業者またはプロバイダから割り当てられたIPアドレスを入力してください。

※設定したWAN側IPアドレスは、「現在の状態(表示モード：拡張)」−「接続先1〜接続先5　[接続設定1〜
　 接続設定5]　状態」のWAN側IPアドレスで確認することができます。
■1-1024番ポート宛のパケットをパソコン(192.168.0.2)に通す。
　ただし、23番(telnet)ポート宛のパケットは通したくない場合

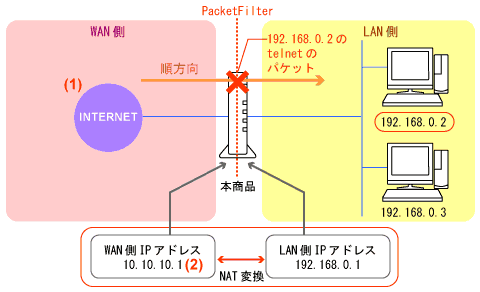

ネットワーク構成例
■設定手順
1. 無線LANアクセスポイント(本商品)の「クイック設定Web」を開く。
2. 「詳細設定」-「ポートマッピング設定」をクリックする。
3. 編集する接続先のプルダウンメニューで接続先を選択し、下記のように設定する。

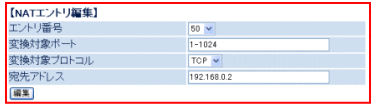

  画面例
  ※変換対象ポートは設定したいポートを入力してください。
　入力形式はパケットフィルタ設定の送信元ポート/宛先ポートと同様です。
　(この例での変換対象ポートの設定は、範囲指定です。)
4. [編集]をクリックする。
5. ［NATエントリ］の[最新状態に更新]をクリックする。
6. 編集したNATエントリの「エントリ番号(50)」のチェックボックスをチェックする。
7. [適用]をクリックする。
8. 「詳細設定」-「パケットフィルタ設定」を開く。
9. 編集する接続先のプルダウンメニューで接続先を選択し、下記のように設定する。

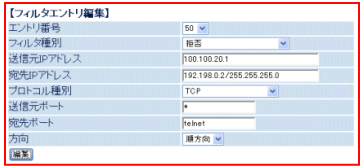

  画面例
  ※送信元ポート/宛先ポートには、パケットを拒否したいポート番号/サービス名を
　入力してください。
　(この例での宛先ポートの設定は、ニーモニック設定です。)
10. [編集]をクリックする。
11. ［フィルタエントリ］の[最新状態に更新]をクリックする。
12. 編集したフィルタエントリの「エントリ番号(50)」のWAN側チェックボックスをチェックする。
13. [適用]をクリックする。
14. [登録]をクリックし、無線LANアクセスポイント(本商品)を再起動する。

＜ポートマッピングとパケットフィルタの設定適用順＞
  • ポートマッピングとパケットフィルタを組み合わせた設定の場合には、下記のようにパケットが処理されます。

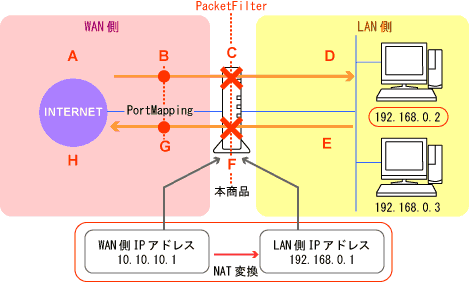

パケット処理の流れ
　　※矢印はパケットの流れを示しています。
ネットワーク構成例
  • WAN側からLAN側に流れてくるパケット(A→B→C→D)
    　「A.ポートマッピング→B.パケットフィルタ」の順番に処理を行います。

  • LAN側からWAN側に流れてくるパケット(E→F→G→H)
    　「G.パケットフィルタ→Ｈ.ポートマッピング」の順番に処理を行います。
