Windows Vista(R)の[ワイヤレスネットワーク接続]での暗号化設定
●暗号化設定を使用してネットワークに接続する
●暗号化設定を使用しないでネットワーク接続をする
●通信状態を確認する
■暗号化設定を使用してネットワークに接続する
Windows Vista(R)のワイヤレスネットワーク接続を使って、64bitWEP/128bitWEP/TKIP/AESの暗号化設定をします。なお、暗号化の設定を行う場合は、必ず無線LANアクセスポイント（親機）側を先に設定します。

1. [スタート]（Windows(R)のロゴボタン－［ネットワーク］－［ネットワークと共有センター］－［ネットワークに接続］をクリックします。
※ 通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンを右クリックして［ネットワークに接続］をクリックする方法もあります。
　 　
2. 無線LANアクセスポイント（親機）のネットワーク名（SSID）を選択します。
※ 工場出荷時のネットワーク名（SSID）は、無線LANアクセスポイント（親機）の底面に記載されています。
※ 接続する無線LANアクセスポイント（親機）のネットワーク名（SSID）が表示されない場合は、［接続またはネットワーク名をセットアップします］をクリックして、手順6へ進みます。
  画面例
(画面の表示ネットワーク名は一例です。以降の画面も同様です)

3. [接続]をクリックします。

※接続に失敗した場合は、下記の手順で、一度接続した際に保存されていたネットワーク設定を削除してください。
(1) ［ネットワークと共有センター］-［ワイヤレスネットワークの管理］をクリックする
(2) 接続するネットワーク名（SSID）を選択して右クリックし、［ネットワークの削除］をクリックする

(3)

 ［ワイヤレスネットワークの管理］の画面を閉じる
上記の手順が完了したら、手順1から接続し直してください。

4. 無線LANアクセスポイント（親機）の暗号化キー番号が1番の場合（工場出荷時1は番）、［セキュリティキーまたはパスフレーズ］に暗号化キーを入力し、［接続］をクリックして、手順13に進みます。
※ 無線LANアクセスポイント（親機）の工場出荷時の暗号化キーは、無線LANアクセスポイント（親機）の底面に記載されています。
※ 無線LANアクセスポイント（親機）の暗号化設定で、暗号化キー番号の2番～4番を使っている場合は、［キャンセル］をクリックして、手順5に進みます。
※ 一度接続した際の暗号化設定を変更して接続する場合も［キャンセル］をクリックして、手順5に進みます。
  画面例

5. ［ネットワークと共有センター］－［接続またはネットワークをセットアップします］をクリックします。
　 画面例
　 　
6. ［ワイヤレスネットワークに手動で接続します］を選択し、［次へ］をクリックします。
　
　 　
　 　
7. 表示される画面に合わせて暗号化の設定を行います。
　 暗号化にWPA-PSKを設定する場合はこちら
　
<暗号化をWEPで設定する場合>
　
　 　
※ 無線LANアクセスポイント(親機)の工場出荷時の暗号化キーは、無線LANアクセスポイント(親機)の底面に記載されています。
<暗号化モードでWEPを使用する場合>
　
(1) ［ネットワーク名］で無線LANアクセスポイント（親機）のネットワーク名（SSID）を入力する
(2) ［セキュリティの種類］で［WEP］を選択する
(3) ［セキュリティキーまたはパスフレーズ］に無線LANアクセスポイント（親機）の暗号化キーを入力する
　 ASCⅡ文字/16進数の区別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の場合 英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(13文字はWL54SC2/WL54SC/WL54AG/WL300NC/WL130NC/WL11CA/WL11CB
/WL11C2/WL54SU2/WL54SU/WL54TUのみ可)
・16進数の場合 0～9,A～F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(26文字はWL54SC2/WL54SC/WL54AG/WL300NC/WL130NC/WL11CA/WL11CB
/WL11C2/WL54SU2/WL54SU/WL54TUのみ可)
「キーのインデックス」1～4番は、本商品の「使用する暗号化キー」1～4番に相当します。
(4) ［この接続を自動的に開始します］のチェックを外します。
(5) ［次へ］をクリックします。
　 　
　 <暗号化モードでTKIPまたはAESを使用する場合>
　 　
(1) ［セキュリティの種類］で［WPA-パーソナル］を選択する
(2) ［暗号化の種類］で［TKIP］または［AES］を選択する
(3) ［ネットワークセキュリティキー］を入力する
　 ネットワークキーには、8～63桁の英数記号、または64桁の16進数を指定できます。
※ ネットワークキーに使用できる文字は以下の通りです。
・8～63桁の場合：英数記号(0～9、a～z、A～Z、下表の記号)
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます
・64桁の場合：16進数(0～9、a～f、A～F)
暗号化キーは半角で入力します。
(4) ［OK］をクリックする
　 　
8. ［接続の設定を変更します］をクリックします。
　
　 　
9. ［セキュリティ］タブをクリックして設定内容を確認します。
※ 暗号化モードでWEPを使用する場合は、［キーインデックス］で無線LANアクセスポイント（親機）に設定したキー番号を選択します。
　
　 　
10. ［OK］をクリックします。
　 　
11. [接続します]をクリックします。
　 　
12. 無線LANアクセスポイント（親機）のネットワーク名（SSID）を選択し、［接続］をクリックします。
　
　 　
13. [閉じる]をクリックします。
　

↑ページのトップへ

■暗号化設定を使用しないでネットワーク接続する

無線LANアクセスポイント(親機)または無線LAN端末(子機)どうし(パソコン間通信の場合)の接続(通信を確立)をします。また、無線の設定が正しく行われていることを確認します。

1. [スタート]（Windows(R)のロゴボタン）－［ネットワーク］－［ネットワークと共有センター］－［ネットワークに接続］をクリックします。
※ 通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンを右クリックして［ネットワークに接続］をクリックする方法もあります。
　 　
2. 接続する無線LANアクセスポイント（親機）のネットワーク名（SSID）を選択します。


3. ［接続］をクリックします。
　 　

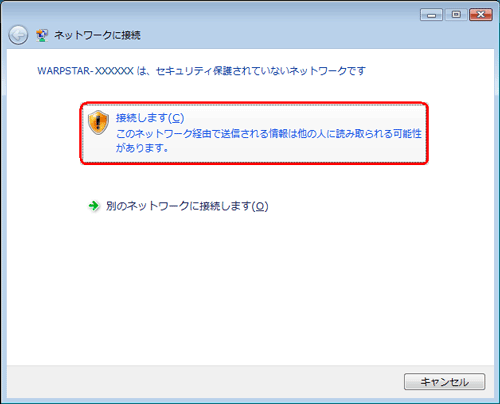

4. [接続します]をクリックします。
　

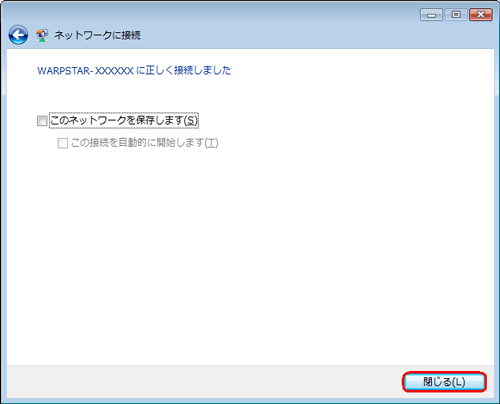

5. ［閉じる］をクリックします。
　

↑ページのトップへ
■通信状態を確認する
1. [スタート]（Windows(R)のロゴボタン）－［ネットワーク］－［ネットワークと共有センター］をクリックします。
※ 通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンを右クリックして［ネットワークと共有センター］をクリックする方法もあります。
　 　

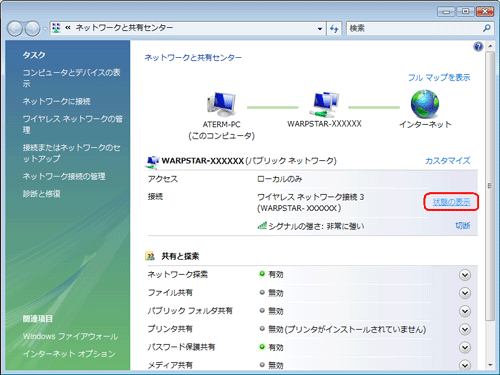

2. ［状態の表示］をクリックします。
　
　 　
3. 無線設定が正しく行われていることを確認します。
・ 状態は「有効」になっていること
・ 速度が表示されていること
※ 表示される速度は、ご利用の環境により異なります。
  画面例
((画面はWL54SC2で、Super AG機能を利用している場合です。)

4. 「閉じる」をクリックします。
