無線LAN端末(子機)のネットワークを設定する
(Windows Vista(R)/Windows(R) XP)
無線LAN端末(子機)のネットワーク設定をします。
Windows(R) XPでWL11CB/WL11CA/WL11C/WL11Uをお使いの場合は、[Windows(R) XPワイヤレスネットワーク接続]で設定をします。
■サテライトマネージャで設定する
サテライトマネージャを使っての設定の変更のしかたを説明します。
1. タスクトレイの［サテライトマネージャ］アイコンを右クリックする
タスクトレイにアイコンがない場合は、［スタート］－［すべてのプログラム」－［サテライトマネージャ］をクリックしてください。
2. ［プロパティ］をクリックする
サテライトマネージャが起動します。
3. ［ネットワーク一覧］タブ-[設定]をクリックし、[ワイヤレスネットワークの設定]-「ネットワーク名(ESS-ID)」ネットワーク名の設定をする
通信モード ［インフラストラクチャ通信］
ネットワーク名 無線LANアクセスポイント(親機)で設定したネットワーク名を入力

4. 無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、無線LANアクセスポイント(親機)と同じ設定値にする
設定を間違えると無線LANアクセスポイント(親機)と接続しません。
5. [OK]をクリックする
6. [閉じる]をクリックする
7. サテライトマネージャが終了する

＜お知らせ＞
  • Windows Vista(R)およびWindows(R) XP/2000 Professional上でWARPSTARユーティリティを使用する場合は、管理者権限のあるユーザアカウントでご使用ください。
    管理者権限がないと、サテライトマネージャの接続設定や無線LAN接続などができなくなります。

  • WL54SC2/WL54SC/WL300NC/WL54AG/WL130NC/WL54SU2/WL54SU/WL54TUを使用する場合はサテライトマネージャを必ずタスクトレイに常駐した状態でご使用ください。常駐しないと無線LAN接続できない場合があります。

  • 無線LAN中継機能と暗号化方式のWPA-PSK(TKIP)、WPA-PSK(AES)は同時に利用することはできません。
    無線LAN中継機能を使用する場合、暗号化方式はWEPモードをご利用ください。

↑ページのトップへ
■Windows(R) XPの[ワイヤレスネットワーク接続]で設定する
Windows(R) XPの[ワイヤレスネットワーク接続]でネットワークの設定します。

●Windows(R) XP Service Pack2以外の場合
●Windows(R) XP Service Pack2の場合

■Windows(R) XP Service Pack2以外の場合
1. パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるワイヤレスネットワークの表示」をクリックする
2. [詳細設定]をクリックする
[ワイヤレスネットワーク接続]のプロパティ画面を表示します。
3. ［ワイヤレスネットワーク］タブをクリックします。
4. 優先するネットワーク]から接続する無線LANアクセスポイント(親機)が表示されていることを確認する
無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[プロパティ]をクリックし［暗号化］の設定をする無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。
  画面例

  ＜お知らせ＞

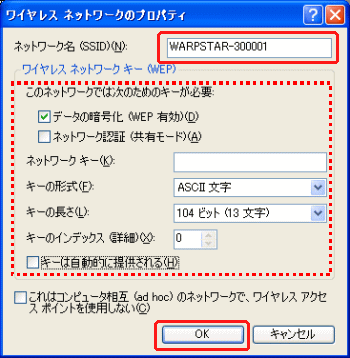

  • [優先するネットワーク]に接続する無線LANアクセスポイント(親機)が表示されていない場合は、[利用できるネットワーク］から接続したい無線LANアクセスポイント(親機)を選択し[構成]をクリックし[ワイヤレスネットワークのプロパティ]画面を開きます。
    ネットワーク名を入力し[OK]をクリックしてください。
    [利用できるネットワーク]にも接続する無線LANアクセスポイント(親機)が表示されていない場合は、[優先するネットワーク]にある[追加］をクリックし[ワイヤレスネットワークのプロパティ]画面を開きます。
    [ネットワーク名]を入力し[OK]をクリックしてください。
    ＊無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[ワイヤレスネットワークのプロパティ]画面で［暗号化］の設定をして[OK]をクリックする
    無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。
    →暗号化の設定方法については、Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定
    画面例
  • 無線LAN中継機能と暗号化方式のWPA-PSK(TKIP)、WPA-PSK(AES)は同時に利用することはできません。
    無線LAN中継機能を使用する場合、暗号化方式はWEPモードをご利用ください。

5.
(1) 無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[プロパティ]をクリックし［暗号化］の設定をした無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。
(2) [OK]をクリックします。
6. [OK]をクリックする
ワイヤレスネットワーク接続の設定が終了します。


■Windows(R) XP Service Pack2の場合
1. パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるワイヤレスネットワークの表示」をクリックする
2. [詳細設定の変更]をクリックする
[ワイヤレスネットワーク接続]のプロパティ画面を表示します。
3. ［ワイヤレスネットワーク］タブをクリックする

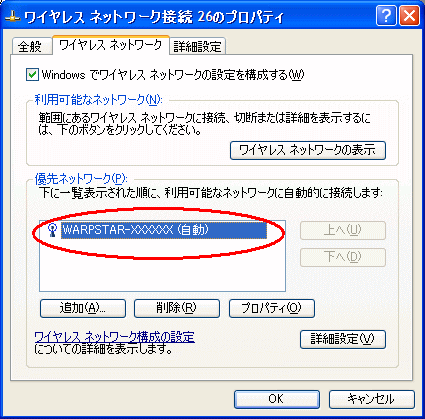

4. [優先ネットワーク]から接続する無線LANアクセスポイント(親機)が表示されていることを確認する
無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[プロパティ]をクリックし［暗号化］の設定をする無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。


  ＜お知らせ＞

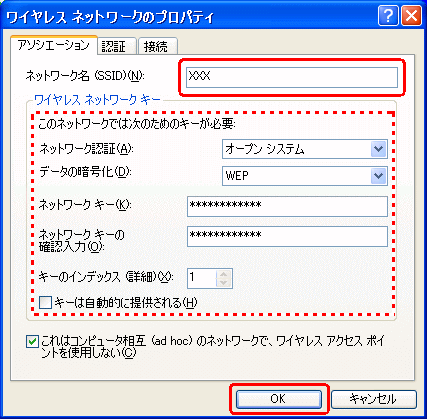

  • [ワイヤレスネットワークの選択]に接続する無線LANアクセスポイント(親機)が表示されていない場合は、[詳細設定の変更]をクリックし、[ワイヤレスネットワークのプロパティ]画面を開きます。
    [優先するネットワーク]にある[追加］をクリックし、ネットワーク名を入力し[OK]をクリックしてください。

    ＊無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[ワイヤレスネットワークのプロパティ]画面で［暗号化］の設定をして[OK]をクリックする
    無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。
    →暗号化の設定方法については、Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定

  • 無線LAN中継機能と暗号化方式のWPA-PSK(TKIP)、WPA-PSK(AES)は同時に利用することはできません。
    無線LAN中継機能を使用する場合、暗号化方式はWEPモードをご利用ください。

5.
(1) 無線LANアクセスポイント(親機)でセキュリティ設定をした場合は、[プロパティ]をクリックし［暗号化］の設定をする無線LANアクセスポイント(親機)と同じ設定値にします。設定を間違えると無線LANアクセスポイント(親機)と接続しません。
(2) [OK]をクリックする
6. [OK]をクリックする
ワイヤレスネットワーク接続の設定が終了します。
　
↑ページのトップへ
■Windows Vista(R)の[ワイヤレスネットワーク接続]で設定する
1. ［スタート］-［ネットワーク］-［ネットワークと共有センター］-［ネットワークに接続］をクリックする
※ 通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンを右クリックして、［ネットワークに接続］をクリックする方法もあります。
2. 無線LANアクセスポイント（親機）のネットワーク名（SSID）を選択する
　 画面例
　 　
3. ［接続］をクリックする
※ 接続する無線LANアクセスポイント（親機）のネットワーク名（SSID）が表示されていない場合は、[接続またはネットワークをセットアップします]をクリックして、手順5へ進みます。
4. 無線LANアクセスポイント(親機)の暗号化キー番号が1番の場合（工場出荷時は1番）、［セキュリティキーまたはパスフレーズ］に暗号化キーを入力し、［接続］をクリックして、手順13に進む
※ 無線LANアクセスポイント(親機)の暗号化設定で、暗号化キー番号の2番～4番を使っている場合は、［キャンセル］をクリックして、手順5に進みます。
※ 一度接続した際の暗号化設定を変更して接続する場合も、［キャンセル］をクリックして、手順5に進みます。
　 画面例
　 　
5. ［ネットワークと共有センター］-［接続またはネットワークをセットアップします］をクリックする
  画面例
　 　
6. ［ワイヤレスネットワークに手動で接続します］を選択し、［次へ］をクリックする
　 画面例
　 　
7. 表示される画面に合わせて暗号化の設定を行う
画面例


※ 無線LANアクセスポイント(親機)の工場出荷時の暗号化キーは、無線LANアクセスポイント(親機)の底面に記載されています。
<暗号化モードでWEPを使用する場合>
(1) ［ネットワーク名］で無線LANアクセスポイント(親機)のネットワーク名（SSID）を入力する
(2) [セキュリティの種類]で［WEP］を選択する
(3) ［セキュリティキーまたはパスフレーズ］に無線LANアクセスポイント(親機)の暗号化キーを入力する
ASCⅡ文字/16進数の区別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の場合 英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(13文字はWL54SC2/WL54SC/WL54AG/WL300NC/WL130NC/WL11CA/
WL11CB/WL11C2/WL54SU2/WL54SU/WL54TUのみ可)
・16進数の場合 0～9,A～F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(26文字はWL54SC2/WL54SC/WL54AG/WL300NC/WL130NC/
WL11CA/WL11CB/WL11C2/WL54SU2/WL54SU/WL54TU
のみ可)
「キーのインデックス」1～4番は、本商品の「使用する暗号化キー」1～4番に相当します。
(4) ［この接続を自動的に開始します］のチェックを外す
(5) ［次へ］をクリックする

<暗号化モードでTKIPまたはAESを使用する場合>
(1) ［セキュリティの種類］で［WPA-パーソナル］を選択する
(2) [暗号化の種類]で［TKIP］または［AES］を選択する
(3) ［ネットワークセキュリティキー］を入力する
ネットワークキーには、8～63桁の英数記号、または64桁の16進数で入力します。
※ 暗号化キーに使用できる文字は次の通りです。
・8～63桁の場合：英数記号(0～9、a～z、A～Z、下表の記号)
　
　 ※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。
　 ・64桁の場合：16進数(0～9、a～f、A～F)
暗号化キーは半角で入力します。
(4) ［OK］をクリックする

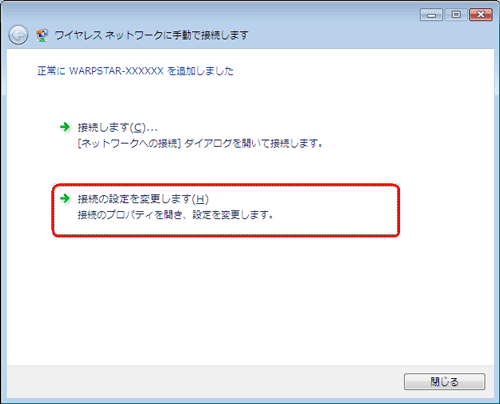

8. ［接続の設定を変更します］をクリックする
　
　 　
9. [セキュリティ]タブをクリックして設定内容を確認する
※ 暗号化モードでWEPを使用する場合は、［キーインデックス］で無線LANアクセスポイント(親機)に設定したキー番号を選択します。
　
　 　
10. ［OK］をクリックする
11. [接続します]をクリックする

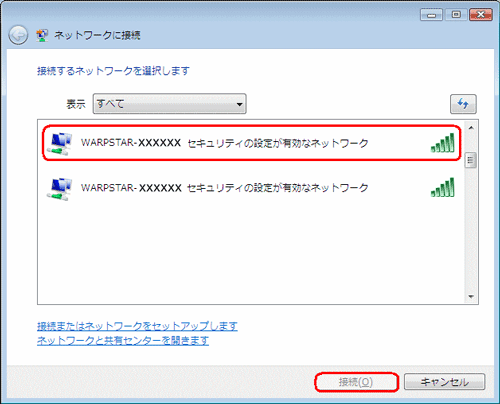

12. 無線LANアクセスポイント(親機)のネットワーク名（SSID）を選択し、［接続］をクリックする

　 　

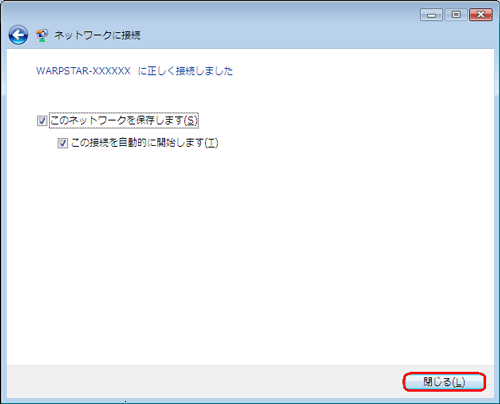

13. ［閉じる］をクリックする
