WDS対応機器を無線LANで使用するときに、使用するWDS対応機器のMACアドレスを登録します。
最大6個設定できます。
※「クイック設定Web」画面に表示されているボタンについての説明はこちら
|
| |

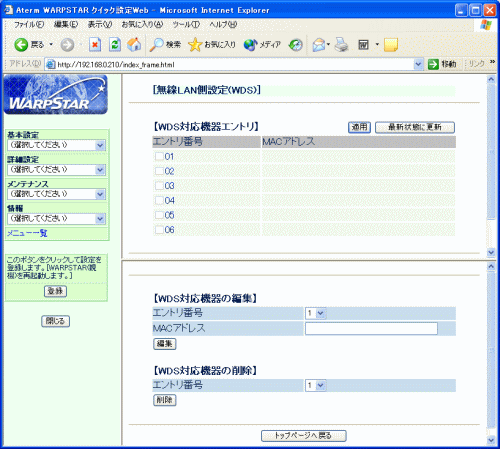

●無線LANアクセスポイントモードを使用しない場合（通常の画面）

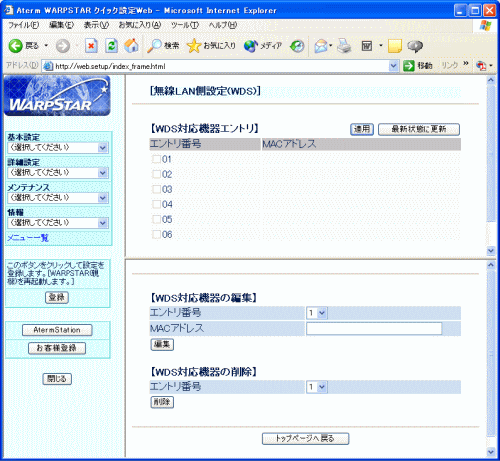

●無線LANアクセスポイントモードの場合 |
| |
| ■無線ＬＡＮアクセスポイントモードを使用しない場合（通常の画面） |
 |
| |
| ■WDS対応機器エントリ |
| 「最新状態に更新」をクリックすると最新のWDS対応機器エントリを表示します。 |
| 【WDS対応機器エントリを編集する場合は、下記の■WDS対応機器の編集を参照してください】 |
|
|
|
| ■WDS対応機器の編集 |
| 本商品で使用するWDS対応機器を編集・設定します。 |
| 1. |
各項目の設定を下記を参考にして選択・入力する |
| |
 |
エントリ番号 |
| |
空いているエントリ番号を選びます。 |
|
MACアドレス |
| |
使用するWDS対応機器のMACアドレスを入力します。
MACアドレスは、２文字ずつコロンで区切って入力してください。
例)MACアドレスがXX-XX-XX-XX-XX-XXの場合は、XX：XX：XX：XX：XX：XXと入力します。 |
|
|
|
| 2. |
［編集］ボタンをクリックする |
|
複数のWDS対応機器エントリを編集する場合には、上記の1〜2を繰り返してください。 |
|
|
| 3. |
[最新状態に更新]をクリックして、設定画面上段の【WDS対応機器エントリ】に、1.の内容が設定されたことを確認する |
|
| 3-a |
[使用するWDS対応機器エントリを指定する場合] |
|
1） |
使用するWDS対応機器の「エントリ番号」のチェックボックスをチェックします。 |
|
2） |
[適用]をクリックする |
|
|
| 3-b |
[使用をやめるWDS対応機器エントリの指定を外す場合] |
|
1） |
使用をやめるWDS対応機器の「エントリ番号」のチェックボックスのチェックを外す |
|
2） |
[適用]をクリックする |
|
|
|
| 4. |
他に設定したい項目がある場合は、メニュー一覧から選択して設定を続ける |
|
|
| 5. |
[登録]をクリックする |
|
WARPSTAR（親機）が再起動して設定内容が有効になります。 |
|
|
| ■WDS対応機器の削除 |
WDS対応機器のMACアドレスを削除します。
| 1. |
削除したいエントリ番号を選択する |
| 2. |
［削除］をクリックする |
| 3. |
［適用]をクリックする |
| 4. |
他に設定したい項目がある場合は、メニュー一覧から選択して設定を続ける |
| 5. |
[登録]をクリックする |
|
WARPSTAR（親機）が再起動して設定内容が有効になります。 |
|
|
| ↑ページのTOPへ |
| ■無線ＬＡＮアクセスポイントモードを使用する場合 |
 |
| |
| ■WDS対応機器エントリ |
| 「最新状態に更新」をクリックすると最新のWDS対応機器エントリを表示します。 |
| 【WDS対応機器エントリを編集する場合は、下記の■WDS対応機器の編集を参照してください】 |
|
|
|
| ■WDS対応機器の編集 |
| 本商品で使用するWDS対応機器を編集・設定します。 |
| 1. |
各項目の設定を下記を参考にして選択・入力する |
| |
|
エントリ番号 |
| |
空いているエントリ番号を選びます。 |
|
MACアドレス |
| |
使用するWDS対応機器のMACアドレスを入力します。
MACアドレスは、２文字ずつコロンで区切って入力してください。
例)MACアドレスがXX-XX-XX-XX-XX-XXの場合は、XX：XX：XX：XX：XX：XXと入力します。 |
|
|
|
| 2. |
［編集］ボタンをクリックする |
|
複数のWDS対応機器エントリを編集する場合には、上記の1〜2を繰り返してください。 |
|
|
| 3. |
[最新状態に更新]をクリックして、設定画面上段の【WDS対応機器エントリ】に、1.の内容が設定されたことを確認する |
|
| 3-a |
[使用するWDS対応機器エントリを指定する場合] |
|
1） |
使用するWDS対応機器の「エントリ番号」のチェックボックスをチェックします。 |
|
2） |
[適用]をクリックする |
|
|
| 3-b |
[使用をやめるWDS対応機器エントリの指定を外す場合] |
|
1） |
使用をやめるWDS対応機器の「エントリ番号」のチェックボックスのチェックを外す |
|
2） |
[適用]をクリックする |
| |
|
|
| 4. |
他に設定したい項目がある場合は、メニュー一覧から選択して設定を続ける |
|
|
| 5. |
[登録]をクリックする |
|
WARPSTAR（親機）が再起動して設定内容が有効になります。 |
|
|
| ■WDS対応機器の削除 |
WDS対応機器のMACアドレスを削除します。
| 1. |
削除したいエントリ番号を選択する |
| 2. |
［削除］をクリックする |
| 3. |
［適用]をクリックする |
| 4. |
他に設定したい項目がある場合は、メニュー一覧から選択して設定を続ける |
| 5. |
[登録]をクリックする |
|
WARPSTAR（親機）が再起動して設定内容が有効になります。 |
|
| |
<お知らせ>
- WDSモードのアクセスポイント間通信に関しては通常モードの通信となり、XR機能は有効になりません。
- 本機能を、IEEE802.11aでご利用される場合、使えるチャネルはW52(36，40，44，48ch)のみです。W53(52，56，60，64ch)では利用できません。
|
