本商品は、IEEE802.11aに準拠した無線LANを利用することができます。 |
※ |
本商品では、無線動作モードの初期値が、IEEE802.11g+b通信モードに設定されています。
そのため、IEEE802.11a通信のみに対応した無線LAN端末(子機)から通信を行う場合は、[クイック設定Web]−[無線LAN側設定]−「無線動作モード」で「802.11a」に変更しないと接続できません。
IEEE802.11aとIEEE802.11b/gは切り替えでのご利用となるため、モードを切り替えると802.11b/gの無線LAN端末(子機)から接続できなくなります。 |
|
■無線LANアクセスポイント(親機)にカードを装着する |
無線LANをご利用の際は、無線LANアクセスポイント(親機)の拡張カードスロットに無線LANカード
(WL54AG)を装着してください。
なお、装着する際は、無線LANアクセスポイント(親機)の電源をコンセントから取り外した状態で行ってください。
※ |
拡張カードスロットに装着できるのはAtermWL54AGのみです。
他の無線カードを装着しないでください。 |
|
1. |
無線LANアクセスポイント(親機)の開閉カバーを開く |
|
2. |
無線LANカード(WL54AG)を拡張カードスロットに奥まで確実にいれる |
3. |
開閉カバーを閉める
|
|
|
■11aのチャネル |
※ |

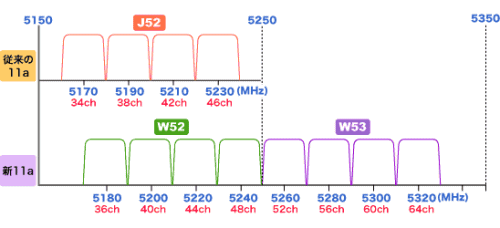

ここでは、IEEE802.11aが利用する周波数帯について、2005年5月に総務省から施行された省令により変更となる前を「旧5.2GHz帯(J52)」、変更後を「新5.2GHz帯(W52)」および「新5.3GHz帯(W53)」と呼びます。 |
IEEE802.11aのチャネルには、2005年5月以前の従来チャネル(J52)と、2005年5月以降の新チャネル(W52・W53)があります。
本商品は従来チャネル(J52)対応ですが、新5.2GHz帯(W52)対応へ書き換え済みの無線LANカード(WL54AG)を装着することにより新5.2GHz帯(W52)対応にすることができます。
※ |
新5.2GHz帯(W52)書き換えサービスは、2011年5月31日をもちまして終了しました。 |
タイプ |
チャネル |
周波数帯域 |
補足 |
J52 |
34,38,42,46ch |
5.2GHz帯(5150-5250MHz) |
2005年5月以前の従来の11aチャネル |
W52 |
36,40,44,48ch |
5.2GHz帯(5150-5250MHz) |
J52の11aの周波数を10MHzずらした、諸外国と同じ割当の新チャネル |
W53 |
52,56,60,64ch |
5.3GHz帯(5250-5350MHz) |
2005年5月以降に追加された新チャネル
※本商品ではご利用できません。 |
|
<ご注意>
- いったん書き換えたあとは、旧5.2GHz帯(J52)へは戻せません。J52では通信できなくなりますのでご注意ください。
- 本商品を新5.2GHz帯(W52)対応へ書き換えることでご利用になれる新5GHz帯のチャネルは、W52のみです。本商品ではW53はご利用できません。
- 本商品を新5.2GHz帯(W52)対応へ書き換えたあとは、無線LAN端末(子機)も新5.2GHz帯(W52)に対応している場合のみIEEE802.11aでの通信を行えます。
|
|
|
■新11a/従来11a対応製品の相互接続一覧表 |
本商品を新5.2GHz帯(W52)対応へ書き換えない場合と書き換えた場合とでは、使用している周波数帯/チャネルが異なるため、通信ができない組み合わせがあります。
以下の相互接続一覧表を参照のうえ、ご注意ください。
※ |
新5.2GHz帯(W52)書き換えサービスは、2011年5月31日をもちまして終了しました。 |
|
無線LAN端末(子機) |
既存製品※
(未書き換え) |
既存製品※
(書き換え後) |
WL54SC |
J52 |
J52・W52 |
J52・W52 |
無線LAN
アクセス
ポイント(親機) |
本商品※
(未書き換え) |
J52 |
○(J52) |
○(J52) |
○(J52) |
本商品※
(書き換え後) |
W52 |
× |
○(W52) |
○(W52) |
○: |
新チャネル「36,40,44,48ch(W52))」または従来チャネル「34,38,42,46ch(J52)」を使用して最大4チャネルが利用可能です。 |
×: |
利用不可です。 |
|
|
|
|
<ポイント>
- 無線LANアクセスポイント(親機)に接続できる無線LAN端末(子機)の数は本商品のLANポートに接続されているパソコンと合わせて64台までです。10台以下でのご利用を推奨します。
- 無線LAN端末(子機)を同じパソコンに複数同時に使用することはできません。
また、他のネットワークデバイス(LANポートデバイスなど)とも同時に使用することはできませんので、1台のパソコンに対して使用するネットワークデバイスは1つだけにしてください。
|
|
<お知らせ>
- 無線LANアクセスポイント(親機)に接続できる無線LAN端末(子機)は こちら
最新情報については無線LANアクセスポイント(親機)のホームページにてご確認ください。
- IEEE802.11aの屋外での使用は電波法により禁じられています。
- IEEE802.11aは、無線LANの規格です。データの伝送速度、通信方式、通信データの構造など、無線LAN通信を標準化するための規格が決められています。
- 拡張カードスロットに装着できるのはAtermWL54AGのみです。他の無線カードを装着しないでください。
|
