各部の名称とはたらき
HT100LN ＜表面／裏面図＞
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
①センターランプ |
ブルー（点灯） | LTEの信号強度が「強」のとき |
| ブルー（点滅） | 起動しているとき（電源を入れて使えるようになるまで） | |
| グリーン（点灯） | LTEの信号強度が「弱」のとき | |
| オレンジ（点滅） | 子機からWi-Fi接続要求があったとき | |
| レッド（点灯） | PINロック中／PUKロック中／PIN未認証の状態のとき | |
| nanoSIMカード未挿入または認識していない状態のとき | ||
| 消灯 | 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | |
| インターネット接続ができないとき（LTEの信号強度が「圏外」のとき） | ||
②POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定しているとき | |
| 橙（点灯） （※1） |
ファームウェアを更新しているとき | |
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定に失敗したとき | ||
| 消灯 | 状態表示ランプ点灯設定を「全消灯」に設定しているとき （※2） |
|
| 電源が入っていないとき | ||
③Wi-Fiランプ |
緑（点灯） | 2.4GHz帯で通信可能なとき |
| 橙（点灯） |
5GHz帯で通信可能なとき | |
| 赤（点滅） | 5GHz 帯でW56 を設定した場合、または設定されている状態で電源を入れた場合に、 干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | |
| Wi-Fiを使用していないとき |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 状態表示ランプ点灯設定によって消灯しているランプは、WPSボタンをランプが点灯するまで短押しすると一時的に（約3分間）、点灯状態にできます。 また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯や点滅をします。
| 名 称 | 説 明 | |
|---|---|---|
④RESETスイッチ |
初期化するときに使用します。 | |
⑤MAINTENANCEポート |
メンテナンス用です。使用できません。 | |

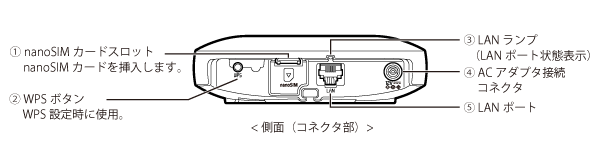

HT100LN ＜側面（コネクタ部）図＞
| 名 称 | 説 明 | |
|---|---|---|
①nanoSIMカードスロット |
nanoSIMカードを挿入します。 | |
②WPSボタン |
WPSでWi-Fi設定するときに使用します。 | |
③LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートでデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
④ACアダプタ接続コネクタ |
HT100LN用ACアダプタを接続します。 | |
⑤LANポート |
パソコンまたはゲーム機などと接続します。 | |
