本商品の使いかた

本商品をご利用の際に必要なnanoSIMカードや充電池パックの取り付け/取り外しの方法について説明します。

●充電池カバーの取り外しかた
●nanoSIMカードと充電池パックの取り付け/取り外し
●充電のしかた
●ストラップの取り付けかた



● 充電池カバーの取り外しかた

本商品の充電池カバーを取り外す際は、下記の手順にしたがって取り外してください

1.
本商品の電源が入っているときは、ホーム画面に戻してから[Power OFF]と表示されるまで電源ボタンを長押しし、電源を切ります。
<ホーム画面>
設定画面イメージ
設定画面イメージ
2.
本商品とACアダプタ/USBケーブルが接続されているときは、取り外します。
3.
充電池カバーの切り欠き部に指をかけ、矢印の方向に持ち上げて取り外します。
充電池カバーイメージ

● nanoSIMカードと充電池パックの取り付け/取り外し

◆注意◆

  • 本商品の電源がONの状態では、絶対に充電池パックの取り外しは行わないでください。
  • nanoSIMカードを取り付けないと、LTEでのデータ通信などをご利用できません。
  • nanoSIMカードスロットを動かしたり、立ち上げたりするときに、指先を傷つけないようにご注意ください。
  • 取り外したnanoSIMカードは紛失しないようにご注意ください。
  • 充電池パックは、工場出荷状態では充電されていません、本商品に取り付けたあと充電してください。

nanoSIMカード取り付け方法

※充電池パックの取り付け/取り外しについては、手順3、4と8、9を参照してください。
1.
本商品の電源が入っているときは、ホーム画面に戻してから[Power OFF]と表示されるまで電源ボタンを長押しし、電源を切ります。
<ホーム画面>
設定画面イメージ
設定画面イメージ
2.
本商品とACアダプタ/USBケーブルが接続されているときは、取り外します。
3.
充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、矢印の方向に持ち上げて取り外します。
充電池カバーイメージ
4.
充電池パックを取り出します。
充電池パックを①の方向に持ち上げて、②の方向に引き出して取り外します。
設定画面イメージ
5.

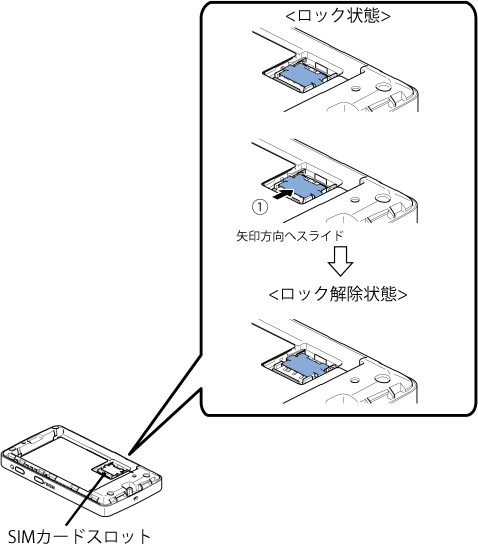

nanoSIM カードスロットの上面の金具を矢印方向(①)にカチッと音がするまで軽くスライドさせてロックを解除します。

※ カードスロットを動かしたり、立ち上げたりするときに、指先を傷つけないようにご注意ください。

設定画面イメージ
6.

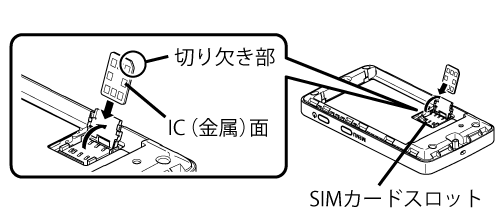

カードスロットを立ち上げ、nanoSIMカードのIC 面を上側にして、カードスロットにまっすぐ挿入します。

※ 切り欠きの方向にご注意ください。

※ カードスロットを動かしたり、立ち上げたりするときに、指先を傷つけないようにご注意ください。

※  nanoSIMカードの取り付け/取り外しのときは、IC部分に触れたり、傷つけたりしないようにご注意ください。

設定画面イメージ
7.
カードスロットを矢印方向(②)に倒し、上面の金具を軽く押しながら矢印方向(③)にカチッと音がするまでスライドさせ、ロックします。
設定画面イメージ
8.

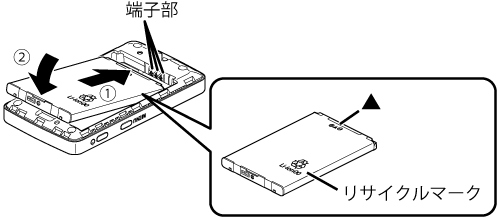

充電池パックのリサイクルマークが印刷されている面を上にして、本商品の端子部と充電池パックの▲を合わせ①の方向に取り付けて、②の方向にはめ込みます。
設定画面イメージ
9.

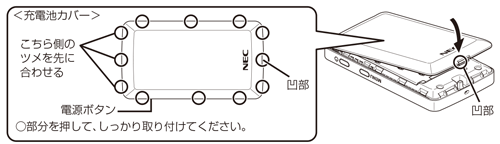

充電池カバーの向きを確認して本商品に合わせるように装着し、以下イラスト内の○の部分 をしっかりと押しながらすき間がないように取り付けます。
設定画面イメージ

nanoSIMカード取り外し方法

1.
本商品の電源が入っているときは、ホーム画面に戻してから[Power OFF]と表示されるまで電源ボタンを長押しし、電源を切ります。
<ホーム画面>
設定画面イメージ
電源off
2.
本商品とACアダプタ/USBケーブルが接続されているときは、取り外します。



3.
充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、矢印の方向に持ち上げて取り外します。
充電池カバーイメージ
4.
充電池パックを取り出します。
充電池パックを①の方向に持ち上げて、②の方向に引き出して取り外します。
充電池パック
5.

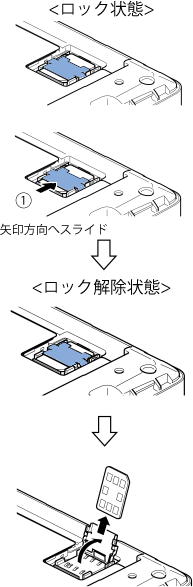

nanoSIM カードスロットのロックを矢印方向(①)にスライドして解除し、カードスロットを立ち上げnanoSIMカードを取り外します。
取り外したあと、カードスロットを倒してロックします。 設定画面イメージ
6.
充電池パックのリサイクルマークが印刷されている面を上にして、本商品の端子部と充電池パックの▲を合わせ①の方向に取り付けて、②の方向にはめ込みます。
充電池パック
7.
充電池カバーの向きを確認して本商品に合わせるように装着し、以下イラスト内の○の部分をしっかりと押しながらすき間がないように取り付けます。
充電池カバー

● 充電のしかた

本商品を充電するときは当社指定のACアダプタをお使いください。



◆注意◆

  • 充電池パックを取り付けた直後は、充電池パックの準備を行うため、電池残量の表示に時間がかかります。
    ディスプレイには、<充電池パック準備中>の画面が表示されます。
    <充電池パック準備中>の画面が表示中でも電源ボタンを押して電源をON にすることは可能ですが、充電池パックが十分に充電されていることを確認してから電源をONすることを推奨します。 <充電池パック準備中>
    設定画面イメージ
  • 電源OFF の状態で、電源ボタンを短押しすると電池残量が表示されます。
  • 充電池パックを取り付けていないと、ACアダプタを接続してもご利用できません。
  • ディスプレイに「充電池パック未装着」と表示されたら、いったん、本商品に接続されているUSBケーブルを取り外し、充電池パックを取り付けてください。
  • ACアダプタは、必ず当社指定のものをお使いください。また当社指定のACアダプタは他の製品に使用しないでください。
  • 充電中は、充電池パックを取り外さないでください。故障の原因となります。
  • 本商品の充電は、電源OFFおよび休止状態中に行ってください。
    満充電後の使用で、電池残量が約80%以上のときは、充電を再開しない場合があります。
  • ロングライフ充電を[使用する]に設定している場合、満充電にはなりませんので、ご注意ください。(最大充電容量が約70%。初期値は[使用しない])
  • 電源ONの状態で充電している場合や、本体または充電池パックの温度が高い場合は、電池保護のため、満充電になっていなくても充電を停止することがあります。また、電源ONの状態で長時間充電を続けると、電池保護のため自動的に電池残量を徐々に減少させ、ロングライフ充電と同じ状態になります。
  • 本商品の充電時間は、電源OFFおよび休止状態中のとき、本体にACアダプタで充電した場合、約 2.5時間です。
  • 充電は、USBケーブル経由で、パソコンのUSBポートからの充電も可能です。 なお、USBポートからの充電は、ACアダプタを使用した場合よりも充電時間が長くなります。
  • 充電池パック保護のため、低温または高温になったら充電を停止することがあります。充電は0℃~35℃の環境で行ってください。
  • 停電復旧後、電池保護のため充電が再開されない場合があります。その場合は、USB ケーブルの抜き差しを行ってください。充電が再開されます。
1.
USBケーブルのmicroUSBコネクタを、本商品のUSBポートにB の刻印を上にして水平に差し込みます。
2.
USBケーブルのもう一方のUSBコネクタを、ACアダプタのUSB ポートに差し込み、ACアダプタの電源プラグをコンセントに差し込みます。

※ ACアダプタが抜けないようにご注意ください。

設定画面イメージ
3.
充電が開始されます。

● ストラップの取り付けかた

本商品は、携帯に便利なストラップを取り付けてご利用できます。



◆注意◆注意

  • ストラップなどを持って本商品を振り回さないでください。
    本人や他の人、周りの物に当たり、けがなどの事故の原因となります。
1.
充電池カバーを外した状態で、ストラップ ホールにストラップを通します。
設定画面イメージ
2.
内側のフック部にストラップを掛け、軽く引いてください。

※ ストラップがフックにかかっているか確認してくださ い。

設定画面イメージ
3.
充電池カバーを取り付けます。
