本商品の使いかた

本商品をご利用の際に必要なUIMカード（microSIM）や充電池パックの取り付け/取り外しの方法について説明します。

●充電池カバーの取り外しかた
●UIMカード（microSIM）と充電池パックの取り付け/取り外し
●充電のしかた

● 充電池カバーの取り外しかた

本商品の充電池カバーを取り外す際は、下記の手順に従って取り外してください

1.

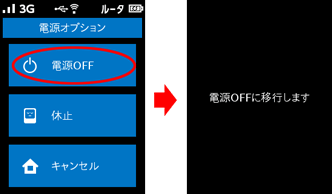

本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
＜通常表示＞
設定画面イメージ

2.

本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。

3.

充電池カバーの切り欠き部に親指をかけて取り外します。
イラストのように「NEC」マークの辺りを軽く押さえながら取り外すと、取り外ししやすくなります。
※左右のツメを均等に取り外してください。設定画面イメージ

◆注意◆

充電池カバーを取り外す際、必要以上に力を入れないでください。充電池カバーが破損するなどして、けがや故障の原因となります。

▲ページトップ

● UIMカード（microSIM）と充電池パックの取り付け/取り外し

◆注意◆

本商品の電源がONの状態では、絶対に取り付け/取り外しは行わないでください。
UIMカード（microSIM）を取り付けないと、LTE/3Gでのデータ通信などをご利用できません。
UIMカード（microSIM）をカチッと音がするまでしっかりと押し込んでください。確実にロックされる前に指を離すと、飛び出す可能性がありますのでご注意ください。
UIMカード（microSIM）を逆に挿入したり、UIMカード（microSIM）以外のカード（SDカードやnanoSIMなど）を挿入しないでください。故障する場合があります。
アダプタなどを利用した場合の動作は保証しておりません。
取り外したUIMカード（microSIM）は紛失しないようにご注意ください。
充電池パックは、工場出荷時では充電されていません、本商品に取り付けたあと充電してください。

UIMカード（microSIM）取り付け方法

※充電池パックの取り付け/取り外しについては、手順3、4と7、8を参照してください。

1.: 本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
＜通常表示＞
2.: 本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。
3.: 充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、カバー中央の「NEC」マークを押さえながら外します。
※上記「充電池カバーの取り外しかた」を参照してください。
4.: 充電池パックを取り出します。
「PULL」タブを指にはさみ、矢印方向へゆっくりと持ち上げます。
電池パック取り付け時に電池カバーにはさみ込まないよう、「PULL」タブは戻しておいてください。
5.: UIM カード（microSIM）のIC（金色）部分を下にして、UIM カード（microSIM）をカチッと音がするまで挿入します。
UIM カード（microSIM）の取り付け／取り外しのときは、IC部分に触れたり、傷つけたりしないようにご注意ください。
6.: UIM カード（microSIM）が奥まで挿入されていることを確認します。

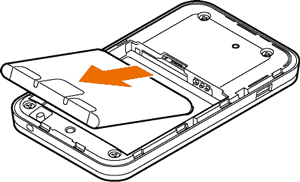

7.: 充電池パックを奥までスライドさせて押し込みます。
本商品と充電池パックの端子部を合わせてください。

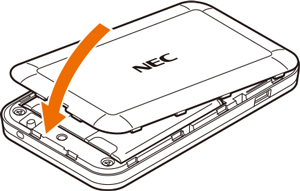

8.: 充電池カバーを取り付けます。
つめがカチッとなるまで押し込んでください。

※ 電源ボタンを上部にした際に、NECロゴが正面になるよう装着してください。

▲ページトップ

UIMカード（microSIM）取り外し方法

1.: 本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
＜通常表示＞
2.: 本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。
3.: 充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、カバー中央の「NEC」マークを押さえながら外します。
※上記「充電池カバーの取り外しかた」を参照してください。
4.: 充電池パックを取り出します。
「PULL」タブを指にはさみ、矢印方向へゆっくりと持ち上げます。
電池パック取り付け時に電池カバーにはさみ込まないよう、「PULL」タブは戻しておいてください。
5.: UIM カード（microSIM）をカチッと音がするまで押し込み、ゆっくり戻します。
UIM カード（microSIM）が少し出てきます。
6.: 少し出てきたUIM カード（microSIM）を矢印の方向へ取り出します。
7.: 充電池パックを奥までスライドさせて押し込みます。
本商品と充電池パックの端子部を合わせてください。
8.: 充電池カバーを取り付けます。
つめがカチッとなるまで押し込んでください。

※ 電源ボタンを上部にした際に、NECロゴが正面になるよう装着してください。

▲ページトップ

● 充電のしかた

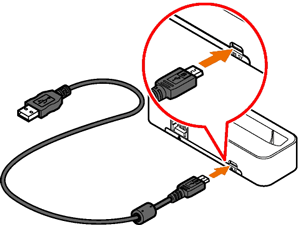

本商品を充電するときは添付のACアダプタで充電できます。また、専用のクレードルにACアダプタを接続し、クレードルに本商品をセットして充電できます。

◆注意◆

充電池パックを取り付けていないと、ACアダプタを接続してもご利用できません。
ACアダプタは、必ず本商品に添付のものをお使いください。また本商品に添付のACアダプタは他の製品に使用しないでください。
充電中は、充電池パックを取り外さないでください。故障の原因となります。
本商品の充電は、電源OFFおよび休止状態中に行ってください。
本商品の充電時間は、電源OFFおよび休止状態中のとき、本体にACアダプタで充電した場合、約3.5時間です。
本商品を動作させながら充電したり、本体もしくは電池の温度が高い場合、電池保護のため充電を停止することがあります。
充電は、USBケーブル経由で、パソコンのUSBポートからの充電も可能です。なお、USBポートからの充電は、ACアダプタを使用した場合よりも充電時間が長くなります。
低温または高温の環境では、本体の保護のため充電が中止されます。充電は0℃～35℃の環境で行ってください。

■ 本体にACアダプタで充電する場合

1.: 本商品のUSBポートに、ACアダプタのmicroUSBコネクタを接続します。

microUSBコネクタはUSBマークのついている面が上になるように本商品に接続してください。

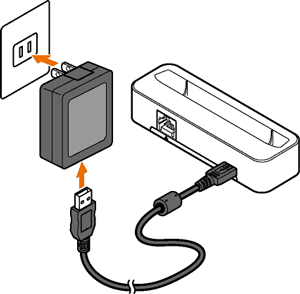

2.: USBケーブルのもう一方のコネクタをACアダプタに接続して、ACアダプタの電源プラグをコンセントに接続します。

※USBコネクタはUSBマークのついている面が下になるように、ACアダプタに接続してください。
3.: 充電が開始されます。
