各部の名称とはたらき

MR05LN

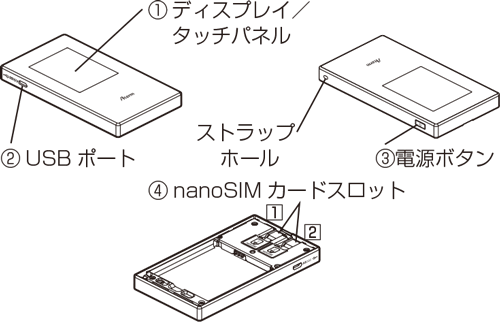

● MR05LN本体

設定画面イメージ
名 称 はたらき
①ディスプレイ/タッチパネル (※1) タッチパネルで本商品の主要な設定ができます。
本商品の状態や通知情報などが表示されます。
②USBポート 添付のUSBケーブルを接続するとき、またはクレードルに接続するときに使用します。
③電源ボタン 電源を入れたり切ったりします。
自動消灯状態(※1)からディスプレイを点灯表示させるときに使用します。
休止状態やウェイティングから復帰するときに使用します。
④nanoSIMカードスロット nanoSIMカードを挿入します。

(※1) 本商品の操作が一定時間(約120秒)なかったときは、ディスプレイが消灯します。再度ディスプレイを表示させるには、電源ボタンを短押ししてください。(消灯しないように設定することはできません)



● ディスプレイ

ルータモード

【おもなステータスアイコン】
名 称 表示 状態 説 明
電波受信レベル アイコンイメージ 点灯 LTE/3G/公衆無線LANの信号の強度を4段階で表示
消灯

LTE/3G機能が停止中(※1)で、かつ公衆無線LANでインターネット接続ができないとき

アイコンイメージ 点灯 LTE/3G/公衆無線LANでインターネット接続ができないとき
接続状態 (※4) アイコンイメージ 点灯 LTEでインターネットに接続しているとき 通信時は
アイコンイメージ
送信時
(緑色)

アイコンイメージ
 受信時
(赤色)
表示
点滅 LTEでインターネットに接続処理中
アイコンイメージ 点灯 3Gでインターネットに接続しているとき
点滅 3Gでインターネットに接続処理中
アイコンイメージ 点灯 公衆無線LANでインターネットに接続しているとき
点滅 公衆無線LANでインターネットに接続処理中
nanoSIMカードの状態 アイコンイメージ (※3) 点灯 PINロック中/PUKロック中/PIN未承認状態
(数字はnanoSIMスロット番号)
アイコンイメージ (※3) 点灯 nanoSIMカード未挿入または未認識状態
(数字はnanoSIMスロット番号)

アイコンイメージ アイコンイメージ

 (※3)
点灯 nanoSIMカードを認識
(数字はnanoSIMスロット番号)
アイコンイメージ (※2) 点灯 国際ローミング状態
(数字はnanoSIMスロット番号)
有線接続の状態 (※5) アイコンイメージ 点灯 LAN側をUSBで接続しているとき
アイコンイメージ 点灯 LAN側を有線LANで接続しているとき
Bluetooth接続の状態 (※4) アイコンイメージ 点灯 Bluetooth機能がオンのとき
(右下の数字は接続台数)
消灯 Bluetooth機能がオフのとき
無線LANの状態 (※4) アイコンイメージ 点灯 LAN側無線LANが2.4GHz帯で動作中のとき
(右下の数字は接続台数)
アイコンイメージ 点灯 LAN側無線LANが5GHz帯(屋外)で動作中のとき
(右下の数字は接続台数)
点滅 チャネル利用開始前のレーダー確認中
アイコンイメージ 点灯 LAN側無線LANが5GHz帯(屋内)で動作中のとき
(右下の数字は接続台数)
電池状態 アイコンイメージ 点灯 電池残量を6段階で表示
アイコンイメージ 点灯 充電中
アイコンイメージ 点灯 電池状態を6段階で表示(ECOモード中)
アイコンイメージ 点灯 充電中(ECOモード中)

(※1) ユーザ設定やデータ通信量管理機能などで通信機能が停止されているとき

(※2) 国際ローミング使用時のみ

(※3) 自動SIM 切替が動作中のときは、青色点灯 (表示例:アイコンイメージ アイコンイメージ

(※4) ショートカット画面で各機能([LTE/3G][公衆無線LAN][Bluetooth][Wi-Fi])が[OFF]になっている場合は表示されません。

(※5) クイック設定Web の「USB テザリング機能」「クレードル通信機能」で「使用する」のチェックが外れている場合は表示されません。



【ボタン】
名 称 説明
ショートカットボタン ワンタッチで設定の切り替えができます。
設定ボタン 各種項目の設定をします。
情報ボタン 装置の状態を確認します。



【データ通信量】
名 称 説明
データ通信量 現在のデータ通信量を表示します。(データ通信量の累積値/上限設定値)



【電池残量】
名 称 説明
電池残量 現在の電池残量を表示します。



【状態メッセージ表示】
メッセージ 説明
LTE接続処理中・・・ 接続処理中のみ表示します。
3G接続処理中・・・ 接続処理中のみ表示します。
公衆無線LAN接続処理中・・・ 接続処理中のみ表示します。
LTE接続エラー LTE接続時にエラーが発生した場合に表示します。
3G接続エラー 3G接続時にエラーが発生した場合に表示します。
SIMを認識していません

nanoSIMカード未挿入の場合に表示します。挿入されるまで表示します。SIMが挿入されていても、認識していないときは、このメッセージが表示されます。

新ファームウェア公開中です

新しいファームウェアが公開されると表示します。

ファームウエアを更新してください。

APNリストを更新できます 新しいAPNリストが公開されると表示します。最新のAPNリストに更新してください。詳しくは、「APNリストを更新する」を参照してください。
APN設定を確認してください LTE/3GのAPN(接続先)設定内容が間違っている場合に表示します。APN設定内容を確認してください。
APN(接続先)など接続に必要な設定を再確認してください。それでも表示されるときは、LTE/3G回線の状態が良くない場合があります。ご契約の通信事業者へお問い合わせください。
PIN認証が有効です PIN認証が有効の場合に表示します。解除されるまで表示します。PINコードを入力して解除してください。詳しくはこちら
PINロック中です

PINコード入力を3回間違えると表示します。解除するまで表示します。

PINロックを解除してください。

PUKロック中です

PUKコード入力を10回間違えると表示します。PUKロックされると装着しているSIMはご利用になれません。

ご契約の通信事業者にお問い合わせください。

データ通信量が超過しました

データ通信管理機能で設定した場合、データ通信量が設定した上限値を超過したときに表示します。

データ通信管理機能の設定値を変更するか、データ通信量をリセットしてください。

通信量超過により通信停止中

データ通信管理機能で設定した場合、データ通信量が超過して通信を停止しているとき表示します。

充電してください

電池残量が5%以下で表示します。

充電してください。

高温のため充電できません

装置の表面温度が約58度以上になると表示します。

しばらく経ってから充電してください。

高温のため速度制限・充電機能停止中

装置の表面温度が約59度以上になると表示します。

しばらく経ってから電源を入れて使用してください。

高温のため通信を切断しています

装置の表面温度が約60度以上になると表示します。

しばらく経ってから電源を入れて使用してください。

クレードル

ルータモード

ランプの種類 つきかた 状態

①POWERランプ

(電源表示)

点灯 ACアダプタで給電しているとき
消灯 ACアダプタで給電していないとき

②LINKランプ

(有線通信状態表示)

点灯 ETHERNETポートのリンクが確立しているとき
点滅 ETHERNETポートがデータ送受信しているとき
消灯 ETHERNETポートのリンクが確立していないとき
名 称 説明
③USBポート MR05LNを接続します。

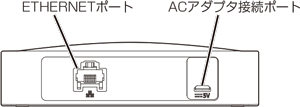

● 背面

ルータモード

名 称 説明
①ETHERNETポート ETHERNET ケーブルで、パソコンなどと接続します。
②ACアダプタ接続ポート MR05LN 本体に添付のAC アダプタを接続して給電するときに使用します。

※ ETHERNETポートを使用する場合には、ACアダプタが接続されている必要があります。
