VPNパススルー機能

仮想プライベートネットワーク(VPN : Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。 本商品は、IPsec(IP Security)、PPTP(Point to Point Tunneling Protocol)またはL2TP(Layer 2 Tunneling Protocol)/IPsecによるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることができます。以下は、IPsec、PPTPを例に説明します。

IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器/PPTPクライアントからWAN側のIPsec機器/PPTPサーバにアクセスすることができます。また、WAN側のIPsec機器/PPTPクライアントからLAN側のIPsec機器/PPTPサーバにアクセスするように設定することも可能です。

例えば、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスしたり(「設定手順」の「設定例1」)、自宅のPPTPサーバに外部のパソコンからアクセスしたり(「設定手順」の「設定例2」)することができます。

◆補足◆

  • 通信は1セッションのみ可能です。
  • 本商品のLANにIPsec機器/PPTPサーバを構築する場合は、ポートマッピング機能を併用する必要があります。
    その場合、ポートマッピング設定を複数登録することはできません。

設定を行う前に

設定手順

ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を紹介します。

本商品の設定をする

本商品のVPNパススルー機能を有効にします。

クイック設定Webを起動します。
1.
ホーム画面の「詳細設定」-「その他の設定」をクリックします。
2.
「VPNパススルー機能」を「ON」にします。

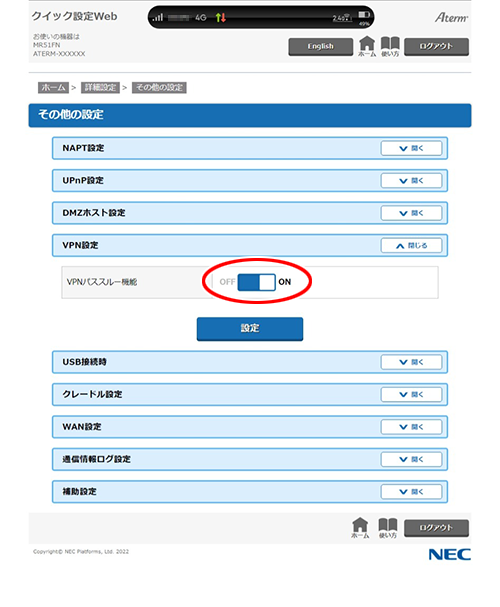

設定画面イメージ
3.
[設定]をクリックします。
4.
「設定内容を更新しました。」と表示されたら、設定は完了です。

設定例1:本商品に接続した端末から外部のIPsec機器/PPTPサーバにアクセスする

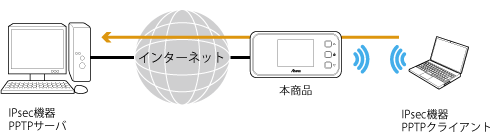

設定画面イメージ

本商品の設定は不要です。
IPsec機器/PPTPクライアントにVPNの設定を行ってください。

※ 詳細は、それぞれのパソコンメーカにお問い合わせください。

IPsec機器/PPTPクライアントの設定例は「Windows 11/10がPPTPクライアントの場合」を参照してください。

設定例2:本商品に接続した端末をIPsec機器/PPTPサーバに設定する

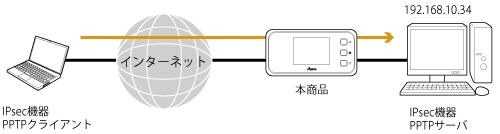

設定画面イメージ

本商品に接続したIPsec機器/PPTPサーバに外部のIPsec機器/PPTPクライアントからアクセスする場合は、本商品にポートマッピングの設定が必要です。
設定するポート番号は使用するプロトコルにより異なります。
下記は、PPTPを使用する場合の設定例です。

クイック設定Webで設定します。

1.
ホーム画面の「詳細設定」-「ポートマッピング設定」をクリックします。
2.
[追加]をクリックします。
設定画面イメージ
3.
下記の項目を入力します。
  • 変換対象プロトコル
    「TCP」を選択します。
  • 変換対象ポート番号
    「any」のチェックを外し、ポートマッピングの対象となるポート番号を入力します。
  • LAN側端末のIPアドレス
    PPTPサーバのIPアドレスを入力します。
    ※ 画面は、PPTPサーバのIPアドレスが「192.168.179.34」の場合の例です。
  • LAN側端末のポート番号
    「1723」を入力します。
  • 優先度
    「1」から「50」までの数字を入力します。数字が小さいほど優先度は高くなります。登録済みの設定がある場合は、空いている数字を入力します。(同じ番号での登録はできません。)

設定画面イメージ

◆補足◆

  • 設定するプロトコルとポート番号は、通信方法により異なります。

    - PPTPによる通信をする場合

    PPTP TCPポート番号:1723

    - IPsecによる通信をする場合

    IKE UDPポート番号:500,4500

    - L2TPによる通信をする場合

    L2TP UDPポート番号:1701
4.
[設定]をクリックします。
5.
「設定内容を更新しました。」と表示されたら、設定は完了です。

使いかた

うまく動作しない場合は

  • 本商品に接続できるIPsec機器/PPTPサーバまたはL2TPサーバは1台のみです。
  • PPTP機能、IPsec機能またはL2TP/IPsec機能のサポート状況、設定方法は、それぞれのパソコンメーカにお問い合わせください。

◆補足◆

  • macOSおよびOS X(Mac) の場合は、PPTP通信ソフトウェアがサードパーティより提供されています。
