設置のしかた

置き場所を決める

本商品には電源、回線、パソコンなどを接続します。ケーブルの長さが決まっているものもあるので、ポイントとなる点をいくつかあげます。
実際の接続は、「つなぎかたガイド」を参照してください。

  • 親機として使用する場合はブロードバンドモデムなどのそばに置く
  • 電源コンセントはあるか?

    → 電源コンセントを確保しましょう。

  • 中継機/子機から無線で電波の届く距離に置く

    → 中継機/子機を設定するときは、親機のそばで設定しましょう。

警告 警告
  • 本商品を落とさないでください。落下によって故障の原因となったり、そのまま使用すると火災・感電の原因となることがあります。万一、本商品を落としたり破損した場合は、すぐに本商品のACアダプタをコンセントから抜いて、お買い上げの販売店または当社指定のお問い合わせ窓口にご連絡ください。
  • 壁に取り付ける際は、必ず施工経験のある専門業者またはお求めになった販売店にご依頼ください。取り付けに不備があると落下し、けが、故障の原因となります。
  • 壁の強度が本商品の重量に⼗分対応できるか、あらかじめ確認してから取り付けてください。
  • 本商品を劣化・腐食した壁には取り付けないでください。落下し、けが、故障の原因となります。
  • 壁に取り付ける際に使⽤するネジ類は、壁の材質に最も適したものを必ず選定してください。またネジ止めは正しく行ってください。落下し、けが、故障の原因となります。
注意 注意
  • 大きな衝撃や振動などが加わる場所には設置しないでください。また、垂直面以外の壁や天井などには設置しないでください。振動などで落下し、故障、けがの原因となります。
  • ベニヤ板などのやわらかい壁には設置しないでください。確実に固定できる場所に設置してください。ネジが外れ落下し、故障、けがの原因となります。
  • 壁掛け設置されている状態で、本商品にケーブルを接続したり、スイッチの操作などを行う際には、必ず本商品を手で支えながら行ってください。落下すると、故障、けがの原因となります。
  • 通風孔をふさがないでください。通風孔をふさぐと、内部に熱がこもり、火災の原因となることがあります。

    例

◆補足◆

  • 無線で届く範囲は壁や家具、什器など周囲の環境により短くなります。
  • 親機と中継機/子機は1m以上離してお使いください。
  • 本商品は、アンテナが内蔵されています。設置位置により十分な通信特性が得られない場合があります。
  • 本商品をコードレス電話機やテレビ、ラジオなどの近くで使用すると、コードレス電話機の通話にノイズが入ったり、テレビ画面が乱れるなど受信障害の原因となることがあります。このような場合は、お互いを数m以上離してお使いください。

設置する

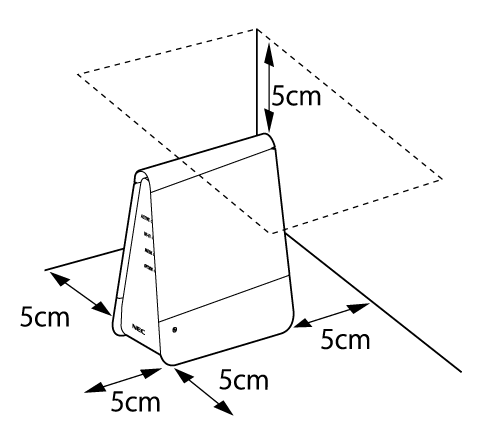

本商品は、前後左右5cm、上5cm以内に、パソコンや壁などのものがない場所に設置してください。
壁掛けの場合は、壁掛け面を除く周囲7cm以内に壁などの障害物がない場所に設置してください。また、壁掛け面を含む周囲7cm以内に金属製の障害物がない場所に設置してください。

設置イメージ

警告 警告

ACアダプタを接続および設置する際は、以下のことにご注意ください。

  • ACアダプタは、必ず本商品に添付のものをお使いください。また、本商品に添付のACアダプタは、他の製品に使用しないでください。
  • 風通しの悪い場所に設置しないでください。
  • ACアダプタにものをのせたり布を掛けたりしないでください。
  • たこ足配線にしないでください。
  • ACアダプタをコンセントに差し込んだ状態で、ACアダプタに強い衝撃や無理な力を与えたり、ねじったりしないで、まっすぐ抜き差ししてください。特に、回転式の抜け止め型コンセントへ抜き差しする場合には、無理な力をかけないように注意してください。ACアダプタが割れたり、壊れたりする場合があり、火災、感電、故障の原因となります。
注意 注意
  • 本商品の上にものを置いたり、重ね置きはしないでください。

壁掛けの場合

◆注意◆

  • 壁に取り付ける前に、予定しているネットワーク構成を確認し、必要に応じて、本商品の設定をしておくことをお勧めします。(先に壁に取り付けてしまうと、本商品が高所に設置された場合、設定が難しくなります。)

◆補足◆

  • 壁掛けアタッチメントはお客様でご用意ください。
  • 壁掛けアタッチメントについてのお問い合わせは、お求めになった販売店にご連絡ください。
1.
本商品と壁掛けアタッチメントを固定します。

※ 本商品の底面と壁掛けアタッチメントの台座部分にある2箇所のネジ穴を合わせ、壁掛けアタッチメントに添付の先端が平らなネジ(タッピングネジ)で固定します。壁掛けイメージ

2.

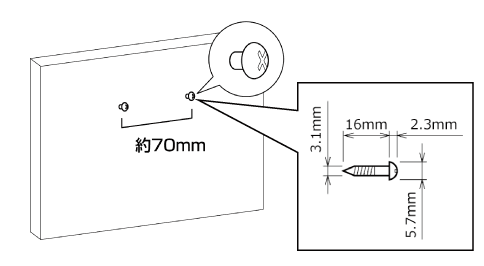

本商品を取り付ける位置を決め、横に2箇所、壁掛けアタッチメントに添付の先端が尖ったネジ(木ネジ)を取り付けます。(ネジの間隔:約70mm)
ネジは、最後まで締め込まず、壁から約4mm出るように取り付けてください。

壁掛けイメージ

3.

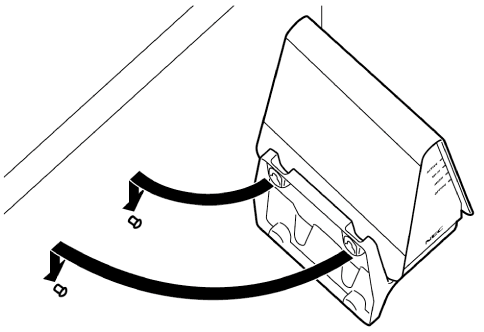

壁に取り付けたネジに、壁掛けアタッチメントの壁掛け面にある壁掛け穴を引っ掛け、下方向へスライドさせます。

壁掛けイメージ

4.

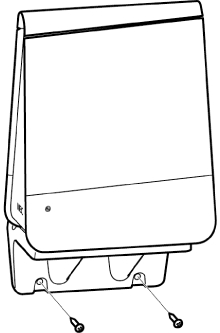

壁掛けアタッチメントの台座部分の下にある2箇所のネジ穴を、壁掛けアタッチメントに添付の先端が尖ったネジ(木ネジ)で固定します。

壁掛けイメージ

◆補足◆

  • 本商品を壁掛けで使用する場合、同じ場所に長期間設置すると、壁紙が変色(色あせ)する場合があります。

本商品の廃棄について

本商品に接続した端末の情報や、工場出荷状態から変更した無線の暗号化キーなどの情報が、第三者に漏洩しないよう、本商品を初期化してから廃棄することをお勧めします。(故障などで初期化ができない場合を除く)

サービス事業者よりレンタル提供されている場合は、サービス事業者への返却が必要です。
ご返却方法の詳細は、サービス事業者からの案内をご確認ください。
