各部の名称とはたらき
WF1200HP-D ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、自己診断テストが実行されます。自己診断テスト実行中は、POWER、ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプが緑点灯します。
親機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートで設定をしているとき | |
| 緑（遅い点滅） | らくらくネットスタートモード認識中 （ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
|
| ECOモード中 | ||
| 緑橙（点滅） | WPSでWi-Fi設定中 | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートの設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートで設定をしているとき | |
| らくらくネットスタートでPPPoEルータモードを検出したとき （ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
||
| 赤（点灯） | らくらく無線スタートの設定が失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| らくらくネットスタートで認識失敗したとき （ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
||
| WPSでWi-Fi設定が失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | PPPoEルータモードの場合にPPPリンクが確立しているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | ||
| 緑（速い点滅） | PPPoEルータモードの場合に相手からの応答を確認しているとき | |
| 緑（遅い点滅） | らくらくネットスタートモード認識中 （POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
|
| PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | ||
| 橙（点灯） | ブリッジモードのとき | |
| 橙（点滅） | らくらくネットスタートでPPPoEルータモードを検出したとき （POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
|
| ブリッジモードでIPアドレスを競合検出したとき | ||
| 赤（点滅） | らくらくネットスタートで認識失敗したとき （POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅） |
|
| 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | ||
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードで通信可能なとき |
| 緑（速い点滅） | 2.4GHzでデータ送受信しているとき | |
| 緑（遅い点滅） | らくらくネットスタートモード認識中 （POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅） |
|
| 橙（点滅） | らくらくネットスタートでPPPoEルータモードを検出したとき （POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅） |
|
| 赤（点滅） | らくらくネットスタートで認識失敗したとき （POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅） |
|
| 消灯 | Wi-Fiを使用していないとき | |
④5GHzランプ |
緑（点灯） | 5GHzモードで通信可能なとき |
| 緑（速い点滅） | 5GHzでデータ送受信しているとき | |
| 緑（遅い点滅） | らくらくネットスタートモード認識中 （POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅） |
|
| 橙（点滅） | らくらくネットスタートでPPPoEルータモードを検出したとき （POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅） |
|
| 赤（点滅） | らくらくネットスタートで認識失敗したとき （POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅） |
|
| 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | ||
| 消灯 | Wi-Fiを使用していないとき | |
⑤TVランプ |
緑（点灯） | TVモードを「使用する」に設定しているとき →クイック設定Webの「Wi-Fi（無線LAN）設定」－［Wi-Fi詳細設定］の［TVモード］にて設定。 |
| TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき | ||
| 5GHzモードかつ拡張モードで 子機WF1200HP-D（または子機WF1200HP/WG1800HP/WG1400HP/WR9500N またはWL300NE-AG）とリンクが確立しているとき |
||
| 緑（遅い点滅） | らくらくネットスタートモード認識中 （POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅） |
|
| 橙（点滅） | らくらくネットスタートでPPPoEルータモードを検出したとき （POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅） |
|
| 赤（点滅） | らくらくネットスタートで認識失敗したとき （POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅） |
|
| 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | ||
| 消灯 | 親機がTVモードになっていないとき | |
⑥CONVERTERランプ |
緑（遅い点滅） | らくらくネットスタートモード認識中 （POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅） |
| 橙（点滅） | らくらくネットスタートでPPPoEルータモードを検出したとき （POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅） |
|
| 赤（点滅） | らくらくネットスタートで認識失敗したとき （POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅） |
|
| 消灯 | 親機として動作しているとき |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） ECOモード起動中は消灯します。
子機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートで設定をしているとき | |
| 橙（点灯） （※3） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートの設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートで設定をしているとき | |
| 赤（点灯） | らくらく無線スタートに失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | 親機とのリンクが確立しているとき |
| 橙（点滅） | IPアドレスを競合検出したとき | |
| 消灯 | 親機とのリンクが確立していないとき | |
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードの電波強度が「強」で、通信可能なとき |
| 緑（点滅） | 2.4GHzモードの電波強度が「強」で、データ受信しているとき | |
| 橙（点灯） | 2.4GHzモードの電波強度が「普通」で、通信可能なとき | |
| 橙（点滅） | 2.4GHzモードの電波強度が「普通」で、データ受信しているとき | |
| 赤（点灯） | 2.4GHzモードの電波強度が「弱」で、通信可能なとき | |
| 赤（点滅） | 2.4GHzモードの電波強度が「弱」で、データ受信しているとき | |
| 消灯 | 2.4GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
④5GHzランプ |
緑（点灯） | 5GHzモードの電波強度が「強」で、通信可能なとき |
| 緑（点滅） | 5GHzモードの電波強度が「強」で、データ受信しているとき | |
| 橙（点灯） | 5GHzモードの電波強度が「普通」で、通信可能なとき | |
| 橙（点滅） | 5GHzモードの電波強度が「普通」で、データ受信しているとき | |
| 赤（点灯） | 5GHzモードの電波強度が「弱」で、通信可能なとき | |
| 赤（点滅） | 5GHzモードの電波強度が「弱」で、データ受信しているとき | |
| 消灯 | 5GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
⑤TVランプ |
緑（点灯） | 5GHzモードかつ拡張モードで親機とのリンクが確立しているとき |
⑥CONVERTERランプ |
緑（点灯） | 子機（CONVERTER）モードで動作しているとき |
| 緑（点滅） | 子機WF1200HP-DのDHCPサーバ機能が動作しているとき | |
| 橙（点灯） | 中継機として動作しているとき | |
| 消灯 | 親機として動作しているとき |
（※3） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※4） 中継機として動作している場合、2.4GHzランプと5GHzランプの状態は次のようになります。
＜Wi-Fi TVモード中継時＞
2.4GHzランプ････消灯します。
5GHzランプ････上記の表のとおり電波強度を表示します。
＜Wi-Fi高速中継時＞
2.4GHzランプ････通信中に緑点灯または緑点滅するのみとなります。
5GHzランプ････上記の表のとおり電波強度を表示します。

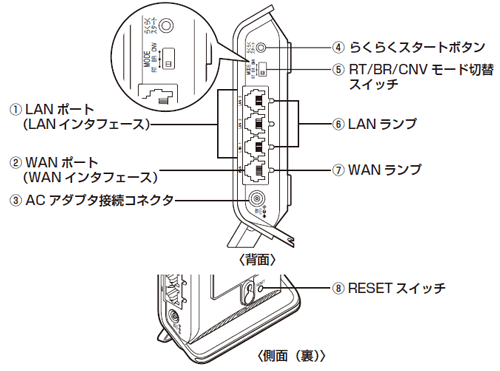

WF1200HP-D ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
パソコンまたはゲーム機などと接続します。 | |
②WANポート |
ブロードバンドモデム／回線終端装置と接続します。 ※ 子機としてご使用の場合は、LANポートとして使用することができます。 |
|
| ③ACアダプタ接続コネクタ | WF1200HP-D用ACアダプタを接続します。 | |
| ④らくらくスタートボタン | らくらく無線スタートで設定するときに使用します。 | |
| 親機としてご使用の場合、WPSでWi-Fi設定するときに使用します。 | ||
| 親機としてご使用の場合、らくらくネットスタートを起動するときに使用します。 | ||
| 子機としてご使用の場合、子機WF1200HP-DのDHCPサーバ機能を動作させるときに使用します。 | ||
| ⑤RT/BR/CNV切替スイッチ | 動作モードを強制的にブリッジモード（BR側）へ切り替えるときに使用します。 ※ 工場出荷時はルータモード（RT側）です。 |
|
| 子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。 | ||
⑥LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートがデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑦WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートがデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
| ⑧RESETスイッチ | 初期化するときに使用します。 | |
（※） 親機としてご使用の場合、ECOモード中は消灯します。
