ECOモードで消費電力を抑える

ECOモードでは、一部の機能を制限することで消費電力を抑えることができます。

● ECOモードを起動する
● ECOモードを停止する
● 自動時刻設定機能を使用する
● ECOモード起動中のランプ状態
● オートECOモード機能

◆補足◆

  • 本商品を子機としてご使用になる場合は、ECOモード機能はご利用になれません。

設定を行う前に

ECOモードには2つの設定パターンがあります。
工場出荷時の状態では、「設定1」に設定されています。設定を変更する場合は、クイック設定Webで設定してください。

ECO設定パターン 説明 有線LAN Wi-Fi
設定1
（初期値）

 ・LANポートの通信速度が最大10Mbpsで動作します。（WANポートの通信速度は変わりません）

 ・Wi-Fi 通信は利用できません。

 最大10Mbps 停止
設定2

 ・LANポートの通信速度が最大10Mbpsで動作し ます。（WANポートの通信速度は変わりません）

 ・Wi-Fi 通信は通信速度が最大86.7Mbpsとなります。

 最大10Mbps 最大86.7Mbps
（Wi-Fi機能を有効にしてください）

設定手順

OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

ECOモードを起動する

クイック設定Webで設定します。
1.

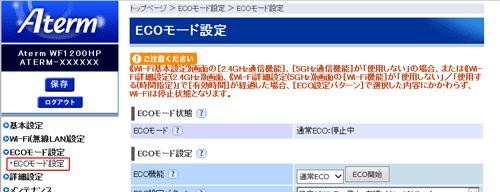

「ECOモード設定」－「ECOモード設定」をクリックします。
設定画面イメージ
2.

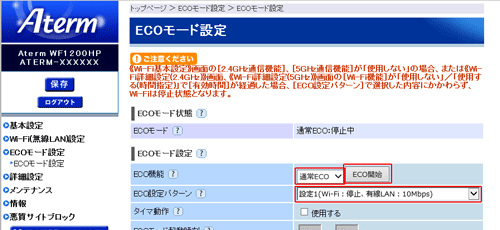

「ECO機能」で「通常ECO」（初期値）を選択したあと、「ECO設定パターン」を選択し［ECO開始］をクリックします。
  • 通常ECO

    ECOボタンやタイマ作動により「ECO設定パターン」で指定したECOモードに切り替えます。

  • オートECO

    接続する子機などの使用状況に応じて、消費電力を抑えるモードに自動的に切り替えます。

  • 使用しない

    ECO機能を使用しません。

設定画面イメージ
3.

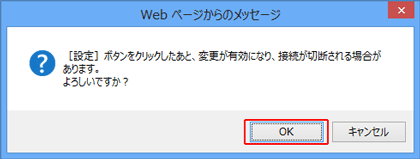

［OK］をクリックします。
設定画面イメージ
4.
［OK］をクリックします。
設定画面イメージ

◆注意◆

  • 設定パターンを変更すると、通信がいったん切断される場合があります。

▲ページトップ

ECOモードを停止する

クイック設定Webで設定します。
1.

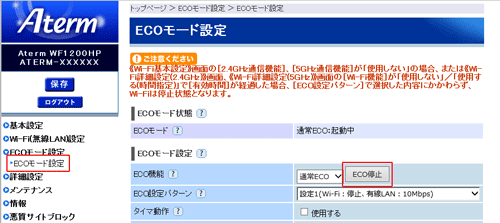

「ECOモード設定」－「ECOモード設定」で［ECO停止］をクリックします。
設定画面イメージ

◆補足◆

  • 「ECO機能」で「使用しない」を選択後、［設定］をクリックして停止することもできます。
2.
［OK］をクリックします。
設定画面イメージ

▲ページトップ

自動時刻設定機能を使用する

あらかじめ起動／停止時刻を設定すると、自動的にECOモードの起動と停止ができます。

◆補足◆

  • 自動時刻設定機能を使用する場合は、クイック設定Web の「メンテナンス」－「時刻設定」で「自動時刻設定機能」を「自動設定」（初期値）に設定し、インターネットに接続可能な環境でご利用ください。
クイック設定Webで設定します。
1.
「ECOモード設定」-「ECOモード設定」をクリックします。
設定画面イメージ
2.

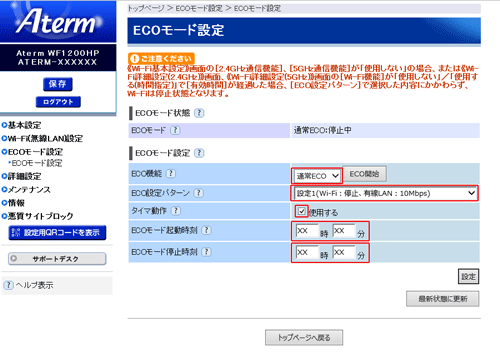

以下の項目を入力したあと［設定］をクリックします。
  • ECO機能

    「通常ECO（初期値）」を選択します。

  • ECO設定パターン

    「Wi-Fi：停止、有線LAN：10Mbps」または「Wi-Fi：最大86.7Mbps、有線LAN：10Mbps」から選択します。

  • タイマー動作

    「使用する」にチェックします。

  • ECOモード起動時刻

    ECOモードの起動時刻を設定します。入力できる値は00：00～23：59です。

  • ECOモード停止時刻

    ECOモードの停止時刻を設定します。入力できる値は00：00～23：59です。

設定画面イメージ
3.

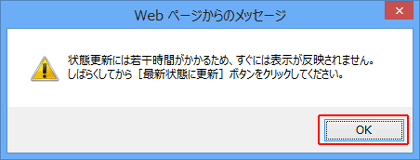

［OK］をクリックします。
設定画面イメージ
4.
［OK］をクリックします。
設定画面イメージ
5.

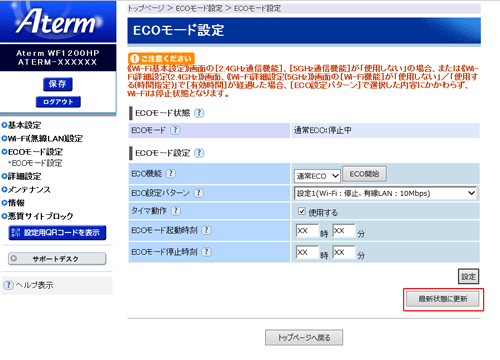

［最新状態に更新］をクリックします。
設定画面イメージ
6.
［保存］をクリックします。

※ 他に設定したい項目がある場合は、メニューから選択して設定を続けます。

設定画面イメージ

▲ページトップ

ECOモード起動中のランプ状態

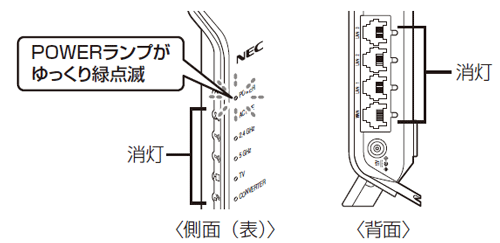

ECOモードでは、POWERランプがゆっくり緑点滅し、他のランプはすべて消灯します。（背面のWANランプ、LANランプも消灯します）

設定画面イメージ

◆補足◆

  • ECOモードを起動すると、LANポートの通信速度が変わるため、リンクが一時的に切断されます。通信中の場合はご注意ください。

▲ページトップ

オートECOモード機能

本商品では、ある特定の機能について、その使用状況に応じて自動的にECOモードを起動または停止することができます。（2014年6月現在では、Wi-Fi接続の使用状況に応じた「Wi-FiオートECOモード」にのみ対応しています）

● Wi-FiオートECOモード
  • 子機からのWi-Fi接続が一定時間（約240秒）以上ない場合、自動的にWi-FiオートECOモードが起動し、無線回路の一部が停止されます。
  • 起動中、子機からWi-Fi接続された場合には、自動的に通常モードに戻ります。
  • 2.4GHz帯、5GHz帯で独立して起動します。そのため、2.4GHz帯／5GHz帯の両方が起動しているときに2.4GHz帯の子機がWi-Fi接続された場合、2.4GHz帯のみ通常モードに戻り、5GHz帯はWi-FiオートECOモードのままで動作します。
  • LANポートおよびWANポートの通信速度やランプの状態に変更はありません。
クイック設定Webで設定します。
1.
「ECOモード設定」－「ECOモード設定」をクリックします。
設定画面イメージ
2.

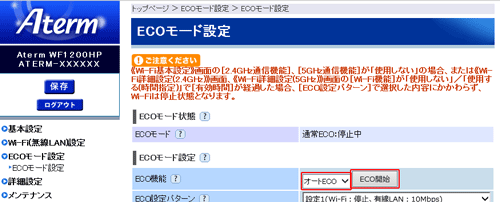

「ECO機能」で「オートECO」を選択し、［ECO開始］をクリックします。
設定画面イメージ
3.

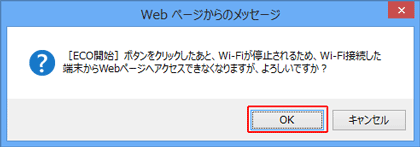

［OK］をクリックします。
設定画面イメージ
4.
［OK］をクリックします。
設定画面イメージ

◆注意◆

  • 設定パターンを変更すると、通信がいったん切断される場合があります。

使いかた

HowToUse

うまく動作しない場合は

Wi-FiオートECOモード起動中に子機からWi-Fi接続する場合、無線回路の一部が停止しているため、Wi-Fi接続しにくい場合があります。その場合は、いったん本商品に近い場所でWi-Fi接続してください。

▲ページトップ
