仮想プライベートネットワーク（VPN : Virtual Private Network）機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。 本機器は、IPsec（IP Security）またはPPTP（Point to Point Tunneling Protocol）によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることができます。

IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器／PPTPクライアントからWAN側のIPsec機器／PPTPサーバにアクセスすることができます。また、本機器の動作モードがPPPoEルータモードまたはローカルルータモードの場合は、WAN側のIPsec機器／PPTPクライアントからLAN側のIPsec機器／PPTPサーバにアクセスするように設定することも可能です。

例えば、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスしたり（「設定手順」の「設定例1」）、自宅のPPTPサーバに外部のパソコンからアクセスしたり（「設定手順」の「設定例2」）することができます。

ここでは、ネットワーク上でのIPsec／PPTPパススルーの利用例を紹介します。

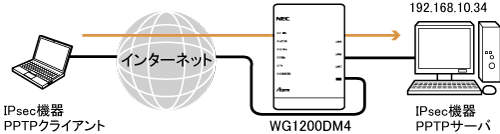

設定例1：本機器に接続した端末から外部のIPsec機器／PPTPサーバにアクセスする

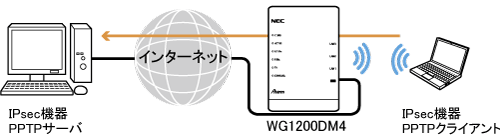

設定例2：本機器に接続した端末をIPsec機器／PPTPサーバに設定する

1.

ホーム画面の［詳細な項目を表示］をクリックします。

2.

「詳細設定」－「ポートマッピング設定」をクリックします。

3.

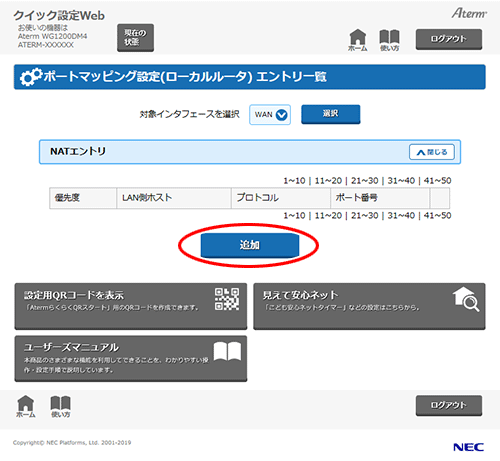

［追加］をクリックします。

4.

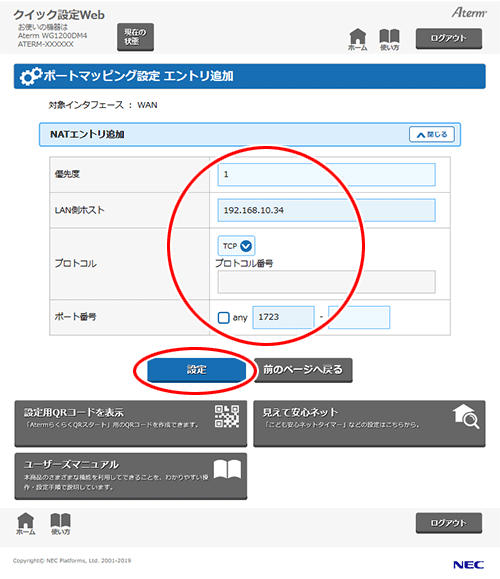

下記の項目を入力したあと［設定］をクリックします。

• 優先度
  1～50の任意の数字を入力します。NATエントリに登録済みの番号は使用できません。NATエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に適用します。
• LAN側ホスト
  PPTPサーバのIPアドレスを入力します。
  ※ 画面は、PPTPサーバのIPアドレスが「192.168.10.34」の場合の例です。
• プロトコル
  「TCP」を選択します。
• ポート番号
  「any」のチェックを外し、「1723」を入力します。

◆補足◆

• 設定するプロトコルとポート番号は、通信方法により異なります。

  － PPTPによる通信をする場合

  PPTP	TCPポート番号:1723

  － IPsecによる通信をする場合

  IKE	UDPポート番号:500,4500

5.

［今すぐ再起動する］をクリックします。

※ 他に設定したい項目がある場合は［後で再起動する］をクリックしてください。

◆注意◆

• 再起動中は本機器の電源を切らないでください。本機器が正常に動作しなくなる可能性があります。

6.

「再起動が完了しました。」と表示されたら設定は完了です。

• 本機器に接続できるIPsec機器／PPTPサーバは1台のみです。
• PPTP機能またはIPsec機能のサポート状況、設定方法は、それぞれのパソコンメーカにお問い合わせください。
