WG1800HP(KC)の使い方

■本商品とパソコンを接続する

1.
LANケーブルで本商品のLANポートとパソコンのLANポートを接続する

■本商品のDHCPサーバ機能を起動する

1.
本商品のRT/BR/CNVモード切替えスイッチがCNV側になっていることを確認する
2.
本商品からACアダプタのプラグをいったん外し、約10秒待つ
3.

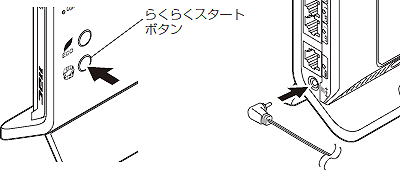

本商品のらくらくスタートボタンを押しながら、ACアダプタのプラグを接続し、CONVERTERランプが緑点滅したら、らくらくスタートボタンを放す

無線LANアクセスポイント（親機）とのWi-Fi接続はいったん切断されます。
本商品のDHCPサーバが起動します。

■「クイック設定Web」を起動する

4.
パソコンなどを起動する

※本商品に接続したパソコンから設定を行うには、パソコンのIPアドレスの設定が必要です。

Windows 8.1/8/7 およびWindows Vista の場合

Mac OS の場合

5.
WWWブラウザを起動し、本商品のIPアドレスを入力し、設定画面を開く（工場出荷時は192.168.1.245です）
例：http://192.168.1.245/
6.
画面にしたがって「管理者パスワードの初期設定」を行う

※この画面は管理者パスワードが未設定の場合に表示されます。

※無線LANアクセスポイント（親機）としてご使用になる場合も無線LAN端末（子機）としてご使用になる場合も、管理者パスワードは共通です。

このパスワードは、本商品の「クイック設定Web」を開く度に必要になります。忘れないように控えておきましょう。

画面例

7.
「ユーザー名」（上段）に「admin」（半角小文字）を、「パスワード」（下段）に手順6.で入力した「管理者パスワード」を入力し、[OK]をクリックする

※「クイック設定Web」を2回目以降に起動する場合はこの画面が表示されます。

画面例

8.
「クイック設定Web」が表示されます。

■「クイック設定Web」でWi-Fi接続する

1.

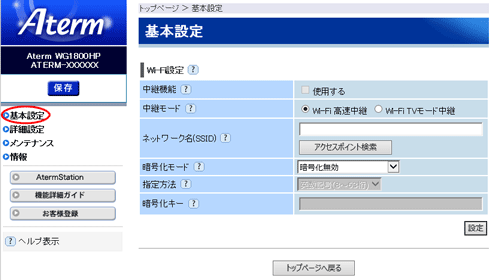

「基本設定」を選択する

画面例

2.

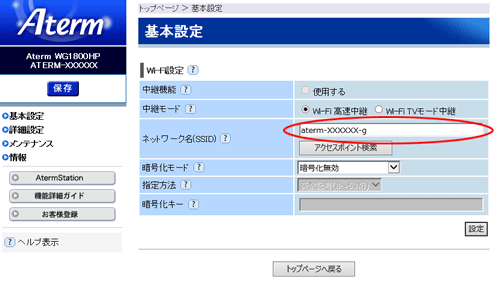

「ネットワーク名（SSID）」にWi-Fiネットワーク内で使用するネットワーク名（SSID）を入力する

※使用する無線LANアクセスポイント（親機）のネットワーク名（SSID）を確認しておいてください。

画面例

※無線LANアクセスポイント（親機）としてAtermシリーズを使う場合、工場出荷時のネットワーク名（SSID） は、無線LANアクセスポイント（親機）のラベルに記載されています。
ただし、記載がない場合は「WARPSTAR-XXXXXX」（XXXXXXは無線LANアクセスポイント（親機）に記載されているMACアドレスの下6桁）です。

※［アクセスポイント検索］をクリックして［アクセスポイント検索］画面を表示してネットワーク名（SSID）を選択することもできます。

3.
無線LANアクセスポイント（親機）の暗号化設定に合わせて暗号化の設定を行う
・
無線LANアクセスポイント（親機）に暗号化の設定を行っていない場合は、「暗号化モード」で「暗号化無効」を選択し、手順4に進みます。

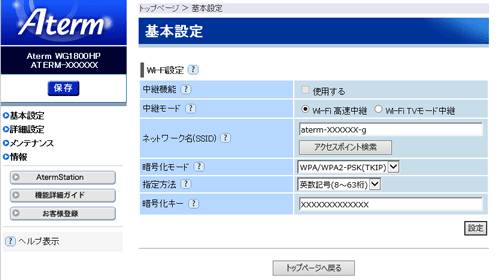

■暗号化モードでTKIPまたはAESを使用する場合

画面例

(1)
「暗号化モード」で「TKIP」または「AES」を選択します。

※「WPA-PSK(TKIP)」、「WPA2-PSK(TKIP)」を選択した場合、IEEE802.11ac通信、IEEE802.11n通信はご利用になれません。

  • WPA/WPA2-PSK(TKIP)
  • WPA/WPA2-PSK(AES)
  • WPA2-PSK(TKIP)
  • WPA2-PSK(AES)
  • WPA-PSK(TKIP)
  • WPA-PSK(AES)
(2)
「指定方法」を選択します。
(3)
暗号化キーを入力します。

※暗号化キーに使用できる文字は以下のとおりです。

・
8～63桁の場合：英数記号（0～9、a～z、A～Z、下表の記号）

記号表

※「」（クエスチョンマーク）は無線LANアクセスポイント（親機）によっては、使用できない場合があります。（無線LANアクセスポイント（親機）がWR9500Nの場合は使用できません）

※「」（バックスラッシュ）はパソコンによっては、「」と表示されます。

・
64桁の場合：16進数(0～9、a～f、A～F)
4.
［設定］をクリックする。
5.
［OK］をクリックする
6.
［保存］をクリックする。
設定内容を書き込みます。
7.
「メンテナンス」-「再起動」を選択する
8.
［再起動］をクリックする
9.
［OK］をクリックする
10.
本商品のACTIVEランプが緑点灯することを確認する
無線LANアクセスポイント（親機）とWi-Fi通信が確立すると、2.4GHzランプまたは5GHzランプが点灯または点滅します。

設定が終わったら必要に応じて、パソコンのIPアドレスをお使いのネットワーク環境（ルータなど）に合わせて戻してください。

＜お知らせ＞

  • 無線LANアクセスポイント（親機）でMACアドレスによる接続制限（MACアドレスフィルタリング機能）を行う場合、本商品の無線クライアントモードによって次のように設定してください。

＜無線クライアントモードが拡張モードまたは標準モードの場合＞

本商品のラベルに記載されているWi-FiのMACアドレスを登録することでWi-Fi接続する他の子機を制限できます。

＜無線クライアントモードがMACクローンモードの場合＞

本商品のラベルに記載されているWi-FiのMACアドレスと本商品に接続しているパソコンなどの端末のMACアドレスも登録してください。また、本商品に接続する端末が複数台ある場合は、すべての端末のMACアドレスを登録してください。

→本商品では、接続されている複数の端末のうち、最初にアクセスのあった端末のMACアドレスを記憶し、他の端末からのアクセス時はMACアドレスを最初の端末のものに変換します。
このため、無線LANアクセスポイント（親機）のMACアドレスフィルタに未登録の端末が最初にアクセスすると、本商品のACTIVEランプが消灯し、本商品に接続しているすべての端末がWi-Fi接続できなくなります。（本商品の電源を入れたときにMACアドレスを登録された端末が接続されていない場合も、Wi-Fi接続できなくなります。）
なお、既にACTIVEランプが点灯している本商品に、MACアドレスが未登録の端末を接続した場合は通信が可能です。
