各部の名称とはたらき
WG1810HP ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、いったん前面／側面（表）のすべてのランプが緑点灯します。
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートで設定をしているとき | |
| 緑（遅い点滅） | ECOモード起動中 | |
| 緑橙（点滅） | WPSでWi-Fi設定中 | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートの設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| USBポートに接続したデバイスにデータを書き込んでいるとき | ||
| 橙（点滅） | らくらく無線スタートで設定をしているとき | |
| 赤（点灯） | らくらく無線スタートで設定に失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定が失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | WAN側にIPアドレスが設定されているとき |
| 消灯 | WAN側にIPアドレスが設定されていないとき | |
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードで通信可能なとき |
| 緑（速い点滅） | 2.4GHzでデータ送受信しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
④5GHzランプ |
緑（点灯） | 5GHzモードで通信可能なとき |
| 緑（速い点滅） | 5GHzでデータ送受信しているとき | |
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
⑤TVランプ |
緑（点灯） | TVモードを「使用する」に設定しているとき ※クイック設定Webの「Wi-Fi（無線LAN）設定」－［Wi-Fi詳細設定］の［TVモード］にて設定。 |
| TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき | ||
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | TVモードになっていないとき |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） ECOモード起動中は消灯します。
【設定ボタン】
| 名 称 | 説 明 | |
|---|---|---|
ECOボタン |
ECOモードに設定するときに使用します。 | |
| らくらくスタートボタン | らくらく無線スタートで設定するときに使用します。 | |
| WPSでWi-Fi設定するときに使用します。 | ||

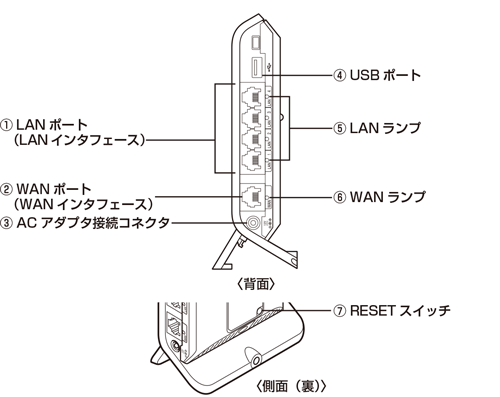

WG1810HP ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
パソコンまたはゲーム機などと接続します。 | |
②WANポート |
ブロードバンドモデム／回線終端装置と接続します。 | |
| ③ACアダプタ接続コネクタ | WG1810HP用ACアダプタを接続します。 | |
| ④USBポート | USBデバイスを接続するためのポートです。 | |
⑤LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートがデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑥WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートがデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
| ⑦RESETスイッチ | 初期化するときに使用します。 | |
（※） ECOモード起動中は消灯します。
