WPS機能のPINコード方式を利用してWi-Fi接続することができます。
子機のWi-Fi設定内容を親機側に設定する場合、本商品はエンローリー（APエンローリー）として動作します。
APエンローリーをご理解いただいている方がご利用ください。

• ご利用になる子機のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。

説明で使用している画面は一例です。OS、Webブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

下記の2通りの設定方法から選択してください。

● 親機のWi-Fi設定内容を子機側に設定する

親機（本商品）のクイック設定Webにて子機のPINコードを入力して設定します。

◆注意◆

• 子機のPINコードが必要です。あらかじめ子機の取扱説明書などで確認しておいてください。

● 子機のWi-Fi設定内容を親機側に設定する

子機側のWPS設定画面にて、親機（本商品）のPINコードを入力して設定します。

◆注意◆

• こちらの方法で設定すると、親機（本商品）のWi-Fi設定内容が変更されるため、設定済みの他の子機とのWi-Fi接続はすべて切断されます。 切断された子機は、他の方法を使ってWi-Fi接続し直す必要があります。

親機のWi-Fi設定内容を子機側に設定する

1.

親機（本商品）のクイック設定Webを起動します。

※ 子機を接続したパソコンで親機（本商品）のクイック設定Webを起動したい場合は、いったんLANケーブルでパソコンと本商品を接続してから、起動します。

2.

ホーム画面の［詳細な項目を表示］をクリックします。

3.

「Wi-Fi（無線LAN）設定」－ 「WPS設定」を選択します。

4.

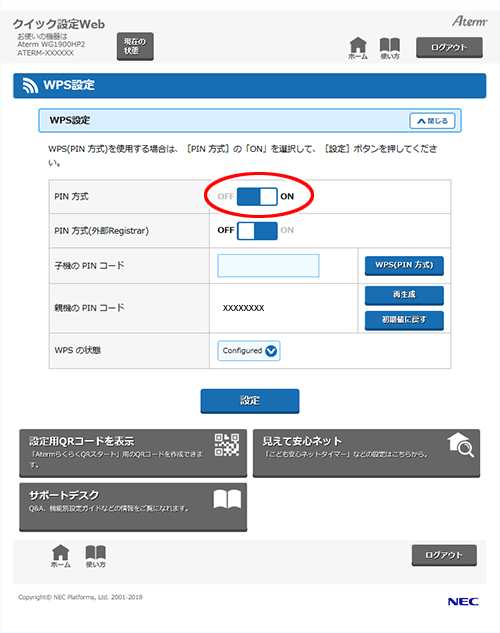

「PIN方式」を「ON」に設定します。

5.

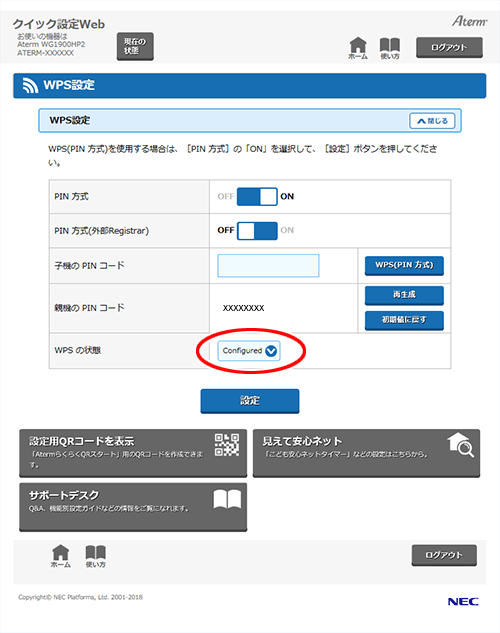

「WPSの状態」を「Configured」に設定します。

6.

「子機のPINコード」に子機のPINコードを入力します。

※ 子機のPINコードは、子機の取扱説明書などを参照してください。

7.

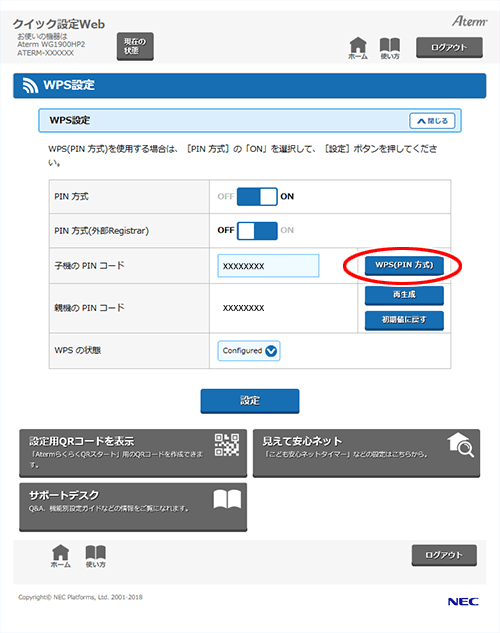

［WPS（PIN方式）］をクリックします。

8.

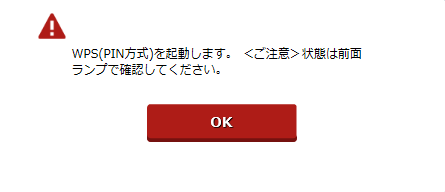

下の画面が表示されたら、内容をよく読んで［OK］をクリックします。

※ 親機（本商品）のPOWERランプが緑点滅します。

※ 子機を接続したパソコンでこれらの設定をした場合は、パソコンからLANケーブルを取り外して、約10秒待ちます。

9.

子機側でWPS機能を起動します。

※ 起動方法については、子機の取扱説明書などを参照してください。

※ Wi-Fi設定が完了すると、親機（本商品）のPOWERランプが橙点灯（約10秒間）します。

子機のWi-Fi設定内容を親機側に設定する

1.

親機（本商品）のクイック設定Webを起動します。

※ 子機を接続したパソコンで親機（本商品）のクイック設定Webを起動したい場合は、いったんLANケーブルでパソコンと本商品を接続してから、起動します。

2.

ホーム画面の「Wi-Fi（無線LAN）設定」－「Wi-Fi詳細設定（2.4GHz）」または「Wi-Fi詳細設定（5GHz）」を選択します。

3.

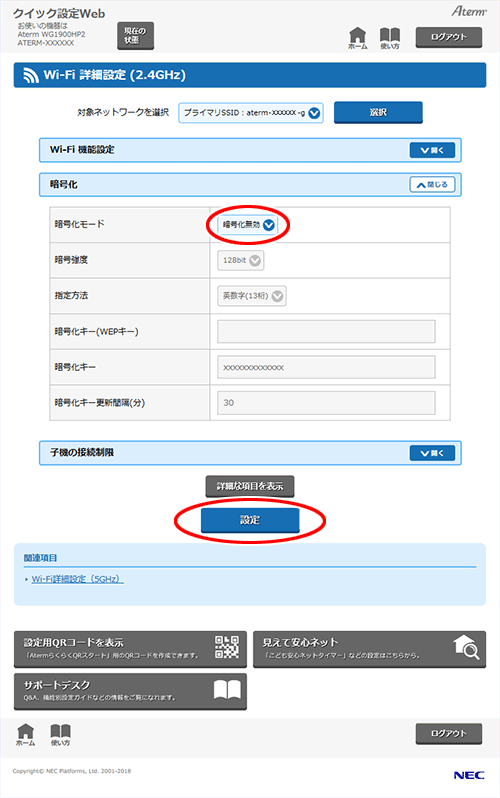

プライマリSSIDの「暗号化モード」を「暗号化無効」に設定して、［設定］をクリックします。

4.

ダイアログボックスが表示された場合は、内容をよく読んでボタンをクリックしてください。

5.

下の画面が表示されたら、内容をよく読んで［後で再起動する］をクリックします。

6.

ホーム画面の［詳細な項目を表示］をクリックします。

7.

「Wi-Fi（無線LAN）設定」－「WPS設定」を選択します。

8.

「PIN方式」を「ON」に設定します。

9.

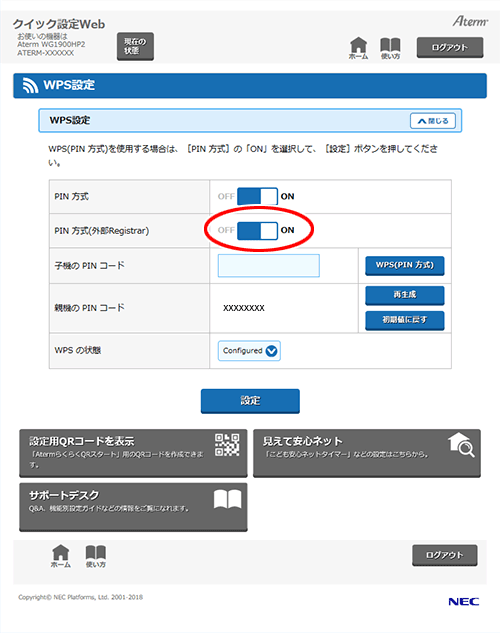

「PIN方式（外部Registrar）」を「ON」に設定します。

10.

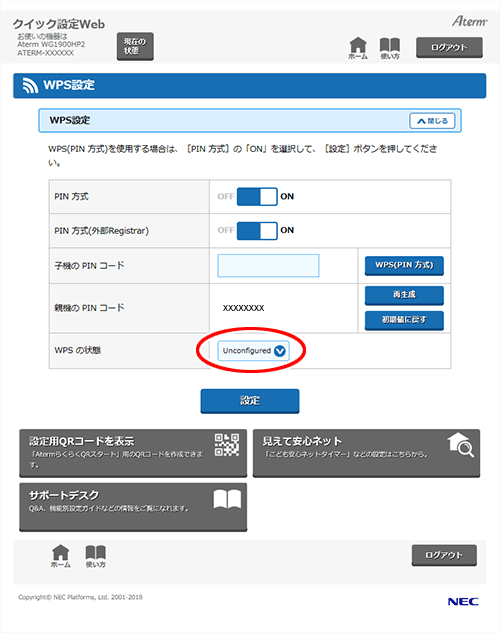

「WPSの状態」を「Unconfigured」に設定します。

11.

親機（本商品）のPINコードを確認します。

※ ［再生成］をクリックすると本商品のPINコードを再生成し、［初期値に戻す］をクリックすると工場出荷時に戻します。

12.

［設定］をクリックします。

※ 子機を接続したパソコンでこれらの設定をした場合は、パソコンからLANケーブルを取り外して、約10秒待ちます。

13.

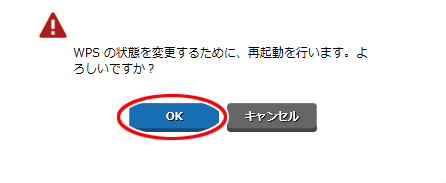

下の画面が表示されたら、内容をよく読んで［OK］をクリックします。

※ 本商品が再起動します。

◆注意◆

• 再起動中は本商品の電源を切らないでください。本商品が正常に動作しなくなる可能性があります。

14.

子機側に、手順11で確認した親機（本商品）のPINコードを入力し、WPS機能を起動します。

※ Wi-Fi設定が開始されると、本商品のPOWER ランプが緑点滅し、Wi-Fi設定が完了すると、橙点灯（約10秒間）したあと本商品が再起動します。

◆注意◆

• 再起動中は本商品の電源を切らないでください。本商品が正常に動作しなくなる可能性があります。

◆補足◆

• PINコードの入力画面の表示方法およびWPSの起動方法については、子機の取扱説明書などを参照してください。
  Windows 10の無線LAN内蔵パソコンをご利用の場合は、次の手順でWPS機能を起動してください。

  ① 通知領域（タスクトレイ）に表示されているネットワークアイコンを右クリックし、「ネットワークとインターネットの設定を開く」をクリックします。

  ② 「状態」-「ネットワークと共有センター」をクリックします。

  ③ 「新しい接続またはネットワークのセットアップ」をクリックし、「新しいネットワークのセットアップ」をクリックして、「次へ」をクリックします。

  ④ 「構成するワイヤレスルーターまたはアクセスポイントを選んでください」で本商品を選択し、［次へ］をクリックします。

  ⑤ 親機（本商品）のPINコードを入力します。

• Windows 8.1の無線LAN内蔵パソコンをご利用の場合は、次の手順でWPS機能を起動してください。

  ① 通知領域（タスクトレイ）に表示されているネットワークアイコンを右クリックし、「ネットワークと共有センターを開く」をクリックします。

  ② 「新しい接続またはネットワークのセットアップ」をクリックし、「新しいネットワークのセットアップ」をクリックして、「次へ」をクリックします。

  ③ 「構成するワイヤレスルーターまたはアクセスポイントを選んでください」で本商品を選択し、［次へ］をクリックします。

  ④ 親機（本商品）のPINコードを入力します。

• Windows 7 の無線LAN内蔵パソコンをご利用の場合は、通知領域（タスクトレイ）に表示されているネットワークアイコンをクリックし、接続するネットワーク名（SSID）をクリックして「自動的に接続する」にチェックし、［接続］をクリックしたあと、親機（本商品）のPINコードなどの情報を入力して、WPS機能を起動してください。

◆注意◆

• 子機側でPINコードの入力を10回間違えると、ロック状態になり、Wi-Fi接続できません。ロック状態を解除するには、クイック設定Web（ホーム画面）で［詳細な項目を表示］をクリックし、「Wi-Fi（無線LAN）設定」－「WPS設定」で「親機のPINコード」の［ロック解除］をクリックするか、本商品を再起動してください。

• 本商品で「MACアドレスフィルタリング」が「ON」になっている場合、子機のMACアドレスが登録されていないと、WPS機能での設定に失敗します。その場合は、本商品に子機のMACアドレスを登録してから、上記の設定をしてください。
