- 各部の名称とはたらき
各部の名称とはたらき

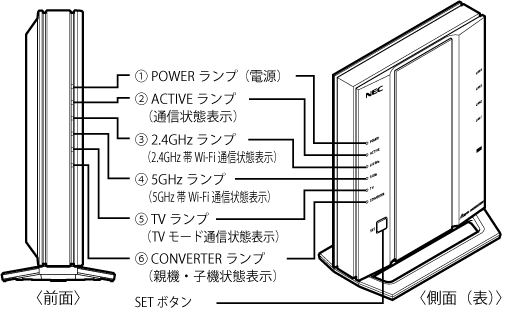

WG2600HM4 ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、いったん側面（表）のすべてのランプが緑点灯します。
親機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | ||
| WPSでWi-Fi設定をしているとき | ||
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | ||
| WPSでWi-Fi設定に失敗したとき | ||
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定に失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※2） | ||
|
②ACTIVEランプ |
緑（点灯） | PPPoEルータモードの場合にPPPリンクが確立しWAN 側にIP アドレスが設定されているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | ||
| IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき | ||
| 緑 （速い点滅） |
PPPoEルータモードの場合に相手からの応答を確認しているとき | |
| IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき | ||
| 緑 （遅い点滅） |
PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | |
| 橙（点灯） | ブリッジモードのとき | |
| 赤（遅い点滅） | IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき | |
| 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | ||
| IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
③2.4GHzランプ |
緑（点灯） | 2.4GHz帯で通信可能なとき |
| 緑 （速い点滅） |
2.4GHz帯でデータ送受信しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
④5GHzランプ |
緑（点灯） | 5GHz帯で通信可能なとき |
| 緑 （速い点滅） |
5GHz帯でデータ送受信しているとき | |
| 橙（点滅） | 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑤TVランプ |
緑（点灯） | TVモードを「ON」に設定しているとき（※3） |
| 橙（点滅） | 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | 本商品がTVモードになっていないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑥CONVERTERランプ |
緑（点滅） | ブリッジモードで強制DHCPサーバ機能が動作しているとき |
| 消灯 | 親機として動作しているとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） |
（※1） ファームウェアを自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
（※3） クイック設定Webの「Wi-Fi（無線LAN）設定」－「Wi-Fi詳細設定（5GHz）」の「TVモード」にて設定。
【設定ボタン】
| 名 称 | 説 明 |
|---|---|
| SETボタン | |
| WPSでWi-Fi設定するときに使用します。 | |
| ブリッジモードでクイック設定Webを開くために、強制DHCPサーバ機能を動作させるときに使用します。 |
中継機／子機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定をしているとき | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定に失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※4） | ||
②ACTIVEランプ |
緑（点灯） | 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき |
| 橙（点灯） | 親機とのリンクが5GHz帯のWi-Fiで確立しているとき | |
| 消灯 | 親機とのリンクが確立していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
③2.4GHzランプ |
緑（点灯） | 2.4GHz帯の電波強度が「強」で、通信可能なとき |
| 2.4GHz帯のWi-Fi設定引越しが完了したとき | ||
| 緑（点滅） | 2.4GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 2.4GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（点滅） | 2.4GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 2.4GHz帯の電波強度が「弱」で、通信可能なとき | |
| 2.4GHz帯のWi-Fi設定引越しに失敗したとき | ||
| 赤（点滅） | 2.4GHz帯ので電波強度が「弱」で、データ送受信しているとき | |
| 消灯 | 2.4GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
④5GHzランプ |
緑（点灯） | 5GHz帯の電波強度が「強」で、通信可能なとき |
| 5GHz帯のWi-Fi設定引越しが完了したとき | ||
| 緑（点滅） | 5GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 5GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（点滅） | 5GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 5GHz帯の電波強度が「弱」で、通信可能なとき | |
| 5GHz帯のWi-Fi設定引越しに失敗したとき | ||
| 赤（点滅） | 5GHz帯の電波強度が「弱」で、データ送受信しているとき | |
| 消灯 | 5GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
⑤TVランプ |
緑（点灯） | 5GHz帯でTVモードを「ON」に設定している親機とのリンクが確立しているとき |
| 消灯 | TVモードの親機とリンクが確立していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
⑥CONVERTERランプ |
緑（点灯） | 子機として動作しているとき（中継機能を停止しているとき） |
| 緑（点滅） | 子機WG2600HM4の強制DHCPサーバ機能が動作しているとき | |
| 橙（点灯） | 中継機として動作しているとき | |
| 消灯 | 親機として動作しているとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） |
（※1） ファームウェアを自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 親機と5GHz帯で通信している場合（初期値）、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「2.4GHz：使用しない」・・・消灯
（※3） 親機と2.4GHz帯で通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「5GHz：使用しない」・・・消灯
（※4） 状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
【設定ボタン】
| 名 称 | 説 明 |
|---|---|
| SETボタン | WPSでWi-Fi設定するときに使用します。 |
| 強制DHCPサーバ機能を動作させるときに使用します。 |

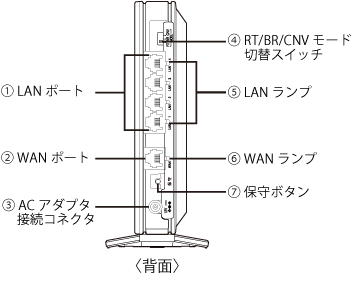

WG2600HM4 ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
LANケーブルを使用してパソコンまたはゲーム機などと接続するためのポートです。 使用するLANケーブルは、カテゴリ5e以上をご使用ください。 ※ UTPケーブル推奨 |
|
②WANポート |
添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。
中継機／子機としてご使用の場合は、LANポートとして使用することができます。
使用するLANケーブルは、カテゴリ5e以上をご使用ください。 ※ UTPケーブル推奨 |
|
③ACアダプタ接続コネクタ |
WG2600HM4用ACアダプタを接続します。 | |
④RT/BR/CNVモード切替スイッチ |
動作モードをルータモード（RT側）、ブリッジモード（BR側）または Wi-Fi子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。 ※ 工場出荷状態は、ルータモード（RT側）です。 |
|
⑤LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートでデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑥WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートでデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑦保守ボタン |
保守用です。通常は使用しません。 | |
⑧RESETスイッチ |
初期化するときに使用します。 | |
