- 各部の名称とはたらき
各部の名称とはたらき

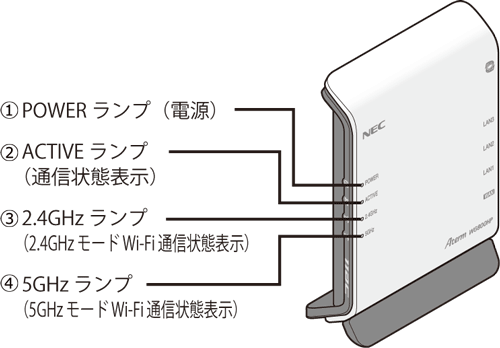

WG800HP ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、いったん側面（表）のすべてのランプが緑点灯します。
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| WPSでWi-Fi設定しているとき | ||
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートのWi-Fi設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| 赤（点灯） | らくらく無線スタートでWi-Fi設定に失敗したとき | |
| WPSでWi-Fi設定に失敗したとき | ||
| 赤（点滅） | 初期化準備状態 | |
| 赤（速い点滅） | WPSでWi-Fi設定が失敗したとき | |
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | PPPoEルータモードの場合にPPPリンクが確立しているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | ||
| 緑（速い点滅） | PPPoEルータモードの場合に相手からの応答を確認しているとき | |
| 緑（遅い点滅） | PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | |
| 橙（点灯） | ブリッジモードのとき | |
| 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | ||
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードで通信可能なとき |
| 緑（速い点滅） | 2.4GHzモードでデータ送受信しているとき | |
| 赤（点滅） | ブリッジモードでDHCPサーバ機能が動作しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
④5GHzランプ |
緑（点灯） | 5GHzモードで通信可能なとき |
| 緑（速い点滅） | 5GHzモードでデータ送受信しているとき | |
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

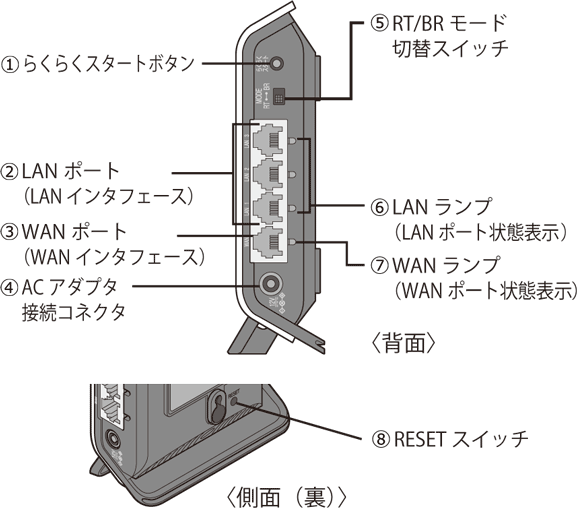

WG800HP ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①らくらくスタートボタン |
WPSでWi-Fi設定するときに使用します。 | |
| らくらく無線スタートでWi-Fi設定するときに使用します。 | ||
| ブリッジモードでクイック設定Webを開くために、DHCPサーバ機能を動作させるときに使用します。 | ||
②LANポート |
パソコンまたはゲーム機などと接続します。 | |
③WANポート |
ブロードバンドモデム／回線終端装置と接続します。 | |
④ACアダプタ接続コネクタ |
WG800HP用ACアダプタを接続します。 | |
⑤RT/BRモード切替スイッチ |
動作モードをルータモード（RT側）またはブリッジモード（BR側）へ切り替えるときに使用します。 ※ 工場出荷時はルータモード（RT側）です。 |
|
⑥LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートがデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑦WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートがデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑧RESETスイッチ |
初期化するときに使用します。 | |
