無線LANの基本設定を行います。 |
※「クイック設定Web」画面に表示されているボタンについての説明は こちら |
|

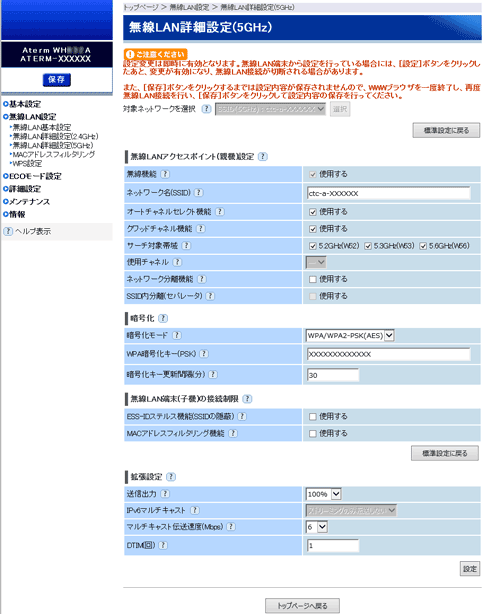

■無線LAN詳細設定(5GHz) |
|
|
|
対象ネットワークを選択 |
|
「SSID(5GHz):ctc-a-XXXXXX」に設定され変更できません。 |
|
|
[無線LANアクセスポイント(親機)設定] |
本商品に関する設定を行います。 |
|
無線機能 (初期値:使用する) |
|
「使用する」に設定され変更できません。無線機能を無効にする場合は「無線LAN基本設定」-「5GHz通信機能」の「使用する」のチェックをはずしてください。 |
|
|
|
ネットワーク名(SSID) (初期値:本商品のラベルに記載。ctc-a-xxxxxx ) |
|
無線LANのネットワーク名(SSID)を入力します。半角英数字、-(ハイフン)、_(アンダースコア)を使用して32文字以内で入力してください。 |
|
|
|
オートチャネルセレクト機能 (初期値:使用する) |
|
「サーチ対象帯域」でチェックした周波数帯域の中から電波状態の良いチャネルを自動選択します。 |
|
|
|
クワッドチャネル機能 (初期値:使用する) |
|
クワッドチャネル機能を使用すると、20MHzバンドの通信チャネルを4チャネル分利用し、20MHzバンド比約4倍の高速通信ができます。「使用する」にチェックした場合は、優先してクワッドチャネル接続になります。通信速度を重視する場合に選択してください。
他の無線LAN端末(子機)が多い場合や、他の無線LAN親機が存在する場合には「使用しない」を選択すると通信が安定する場合があります。周囲の無線通信利用に配慮する際に選択してください。 |
|
|
|
サーチ対象帯域 (初期値:5.2GHz(W52)、5.3GHz(W53)、5.6GHz(W56)) |
|
「オートチャネルセレクト機能」を「使用する」にチェックした場合、オートチャネルによりサーチする周波数帯域通信モードを選択します。
2016年6月以前に使用開始した商品については、初期値として5.2GHz(W52)、5.3GHz(W53)のみ選択されている場合があります。5.6GHz帯をご利用の場合は、5.6GHz(W56)にチェックしてください。 収容する無線LAN端末(子機)の周波数帯域に合わせて設定してください。
収容する無線LAN端末(子機)側で対応した周波数帯域以外を選択すると通信できなくなることがありますのでご注意ください。
下記の中から複数選択できます。 |
|
- 5.2GHz(W52)
- 5.3GHz(W53)
- 5.6GHz(W56)
|
|
|
|
使用チャネル |
|
「オートチャネルセレクト機能」の「使用する」のチェックを外した場合に設定できます。
電波干渉がある場合には、使用する無線チャネル番号を変更してください。
複数のアクセスポイントを設置する場合には、チャネル番号を変更してください。
各アクセスポイントが異なるチャネル番号を使用することによって、無線のトラフィックの負荷を軽減できます。 |
|
|
|
ネットワーク分離機能 (初期値:「使用しない」) |
|
ネットワーク分離機能を使用する場合はチェックします。
ネットワーク分離機能の詳細は こちら |
|
|
|
SSID内分離(セパレータ) (初期値:「使用しない」) |
|
「ネットワーク分離機能」を「使用する」にチェックした場合に設定できます。
「使用する」に設定すると、対象ネットワーク(設定中のネットワーク名(SSID))に接続している無線LAN端末(子機)は、本商品のWAN側へのアクセスのみ可能になります。
(ネットワーク分離機能のみを使用する場合に加え、同一ネットワークの他の無線LAN端末(子機)にもアクセスできなくなります) |
|
|
[暗号化] |
|
暗号化モード (初期値:WPA/WPA2-PSK(AES)) |
|
暗号化モードを選択します。暗号化モードを設定すると無線LANでの送受信データが暗号化され、第三者に傍受されにくくなります。
- 暗号化無効
無線の暗号化をしません。
- WPA/WPA2-PSK(AES)
無線LAN端末(子機)別にWPA-PSK(AES)、WPA2-PSK(AES)モードから、対応している暗号化方式を自動選択します。
- WPA2-PSK(AES)
WPA2-PSK(AES)モードを使用します。
- WPA-PSK(AES)
WPA-PSK(AES)モードを使用します。
|
|
|
|
WPA暗号化キー(PSK) (初期値:本商品のラベルに記載の暗号化キー13桁) |
|
暗号化キーを入力します。 |
|
※ |
暗号化を設定するときは、接続している無線LAN端末(子機)に、本商品と同じ暗号化キーを設定してください。 |
※ |
8〜63桁の英数記号または64桁の16進数を入力します。
※ |
暗号化キーに使用できる文字は以下の通りです。
・8〜63桁の場合:英数記号(0〜9、a〜z、A〜Z、下表の記号) |
|
|
|
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。 |
|
・64桁の場合:16進数(0〜9、a〜f、A〜F) |
|
|
|
|
|
暗号化キー更新間隔(分)(初期値:30(分)) |
|
暗号化キーの更新間隔(分)を入力します。WPA-PSKでは、暗号化キーは一定期間ごとに自動的に更新されて、より安全な状態を保ちます。入力できる値は、0(更新なし),1〜1440分です。
|
|
|
|
[無線LAN端末(子機)の接続制限] |
無線LAN端末(子機)からの接続を制限する設定を行います。 |
|
ESS-IDステルス機能(SSIDの隠蔽) (初期値:使用しない) |
|
無線LAN端末(子機)から本商品を検索したときに本商品のネットワーク名(SSID)が見えないようにする場合は、チェックをします。あらかじめ本商品のネットワーク名(SSID)を設定した無線LAN端末(子機)以外からの本商品への接続を制限できます。 |
|
|
|
MACアドレスフィルタリング機能 (初期値:使用しない) |
|
本商品に設定されているMACアドレスを持つ無線LAN端末(子機)以外から本商品への無線LAN接続を制限する場合は、チェックをします。MACアドレスフィルタリング機能を使用する場合は、「MACアドレスフィルタリング」で無線LAN端末(子機)のMACアドレスを設定しておく必要があります。 |
|
|
<ご注意>
- MACアドレスフィルタリング機能を有効にした状態でらくらく無線スタートやWPSを実行すると、自動でMACアドレスエントリに追加されます。(WPS設定(PIN方式)で無線LAN端末(子機)の無線LAN設定を本商品に設定する場合を除く)
|
|
[拡張設定] |
拡張設定を行います。 |
|
送信出力 (初期値:100%) |
|
無線LANの送信出力を選択します。
送信出力を抑えると他のネットワークへの電波干渉を回避できる場合があります。
下記の4つの出力から選択してください。
|
|
|
|
IPv6マルチキャスト (初期値:ストリーミングのみ転送しない) |
|
(「ストリーミングのみ転送しない」に設定され、変更できません。) |
|
|
|
マルチキャスト伝送速度(Mbps) (初期値:6) |
|
無線LANのマルチキャストを伝送する速度を指定します。マルチキャストストリーミングサービスを利用する場合には、伝送速度の値を変更する(上げる)必要があります。ご利用になるストリーミングサービスの伝送速度に合わせて本設定値も変更してください。
|
|
|
|
DTM(回) (初期値:1) |
|
無線LANのDTIM値を設定します。
Beaconに含めるDTIMの間隔を入力します。DTIMの間隔はパワーセーブモードの無線LAN端末(子機)の動作に影響します。通常は、初期値のままで使用してください。入力できる値は、1〜10回です。 |
|
<ご注意>
|
|
