2.情報-現在の状態

本商品の装置情報や設定内容を表示します。

※ 「クイック設定Web」の起動方法はこちら

※ 「クイック設定Web」画面に表示されているボタンについての説明はこちら


■現在の状態

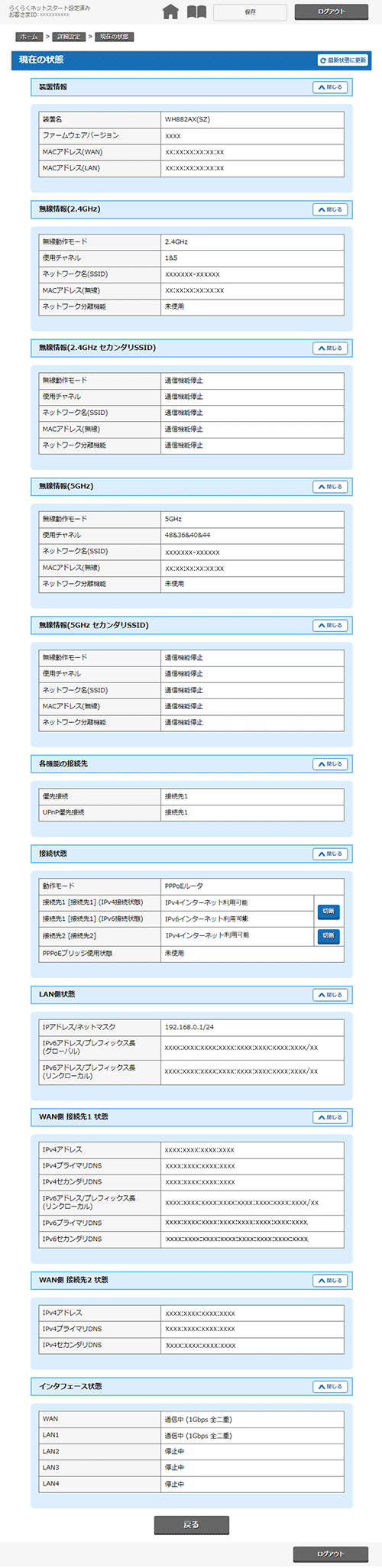

画面例


[装置情報]

装置名
本商品の装置名が表示されます。
ファームウェアバージョン
本商品のファームウェアバージョンです。
MACアドレス(WAN)
WAN側のMACアドレスです。
MACアドレス(LAN)
LAN側のMACアドレスです。

[無線情報(2.4GHz)]

無線動作モード
プライマリSSIDで使用する動作モードを表示します。
使用チャネル
プライマリSSIDで使用するチャネルを表示します。
ネットワーク名(SSID)
プライマリSSIDのネットワーク名(SSID)を表示します。
MACアドレス(無線)
プライマリSSID側のMACアドレスを表示します。
ネットワーク分離機能
プライマリSSIDのネットワーク分離機能の使用状態を表示します。

[無線情報(2.4GHz セカンダリSSID)]

無線動作モード
セカンダリSSIDで使用する動作モードを表示します。
使用チャネル
セカンダリSSIDで使用するチャネルを表示します。
ネットワーク名(SSID)
セカンダリSSIDのネットワーク名(SSID)を表示します。
MACアドレス(無線)
セカンダリSSID側のMACアドレスを表示します。
ネットワーク分離機能
セカンダリSSIDのネットワーク分離機能の使用状態を表示します。

[無線情報(5GHz)]

無線動作モード
プライマリSSIDで使用する動作モードを表示します。
使用チャネル
プライマリSSIDで使用するチャネルを表示します。
ネットワーク名(SSID)
プライマリSSIDのネットワーク名(SSID)を表示します。
MACアドレス(無線)
プライマリSSID側のMACアドレスを表示します。
ネットワーク分離機能
プライマリSSIDのネットワーク分離機能の使用状態を表示します。

[無線情報(5GHz セカンダリSSID)]

無線動作モード
セカンダリSSIDで使用する動作モードを表示します。
使用チャネル
セカンダリSSIDで使用するチャネルを表示します。
ネットワーク名(SSID)
セカンダリSSIDのネットワーク名(SSID)を表示します。
MACアドレス(無線)
セカンダリSSID側のMACアドレスを表示します。
ネットワーク分離機能
セカンダリSSIDのネットワーク分離機能の使用状態を表示します。

[各機能の接続先]

優先接続
優先接続先です。
「接続先名」が表示されます。
UPnP優先接続
UPnPの優先接続先です。
「接続先名」が表示されます。

[接続状態]

動作モード
本商品の動作モードです。
接続先1[接続先1](IPv4接続状態)
接続先1の接続先名、IPv4の接続状態を表示します。
接続先1[接続先1](IPv6接続状態)
接続先1の接続先名、IPv6の接続状態を表示します。
接続先2[接続先2]
接続先2のIPv4の接続状態を表示します。
PPPoEブリッジ使用状態
現在のPPPoEブリッジの使用状態を表示します。

[LAN側状態]

IPアドレス/ネットマスク
本商品のLAN側のIPアドレスとネットマスクです。
「IPアドレスとDHCPサーバ設定」で設定した値が表示されます。
IPv6アドレス/プレフィックス長(グローバル)
IPv6アドレス/プレフィックス長(グローバルアドレス)を表示します。
IPv6アドレス/プレフィックス長(リンクローカル)
IPv6アドレス/プレフィックス長(リンクローカルアドレス)を表示します。

[WAN側 接続先1 状態]

IPv4アドレス
本商品のWAN側のIPアドレスとネットマスクです。
IPv4プライマリDNS
WAN側のIPv4用プライマリ(優先)DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。
IPv4セカンダリDNS
WAN側のIPv4用セカンダリ(予備)DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。
IPv6アドレス/プレフィックス長(リンクローカル)
IPv6アドレス/プレフィックス長(リンクローカルアドレス)を表示します。
IPv6プライマリDNS
WAN側のIPv6用プライマリ(優先)DNSサーバを表示します。
IPv6セカンダリDNS
WAN側のIPv6用セカンダリ(予備)DNSサーバを表示します。

[WAN側 接続先2 状態]

IPv4アドレス
本商品のWAN側のIPアドレスとネットマスクです。
IPv4プライマリDNS
WAN側のIPv4用プライマリ(優先)DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。
IPv4セカンダリDNS
WAN側のIPv4用セカンダリ(予備)DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。

[インタフェース状態]

WAN
WANインタフェースの状態を表示します。
LAN1
LAN1インタフェースの状態を表示します。
LAN2
LAN2インタフェースの状態を表示します。
LAN3
LAN3インタフェースの状態を表示します。
LAN4
LAN4インタフェースの状態を表示します。

[最新状態に更新]

表示を最新状態にしたいときにクリックします。

[接続]

インターネットに接続されていない場合に表示されます。クリックするとインターネットに接続します。

[切断]

インターネットに接続されている場合に表示されます。クリックするとインターネットから切断します。
