| Windows(R) 2000/XPでのポート速度の確認方法 |
|
※当設定方法ではWindows(R) XPの画面を使用しています
|
 |
|

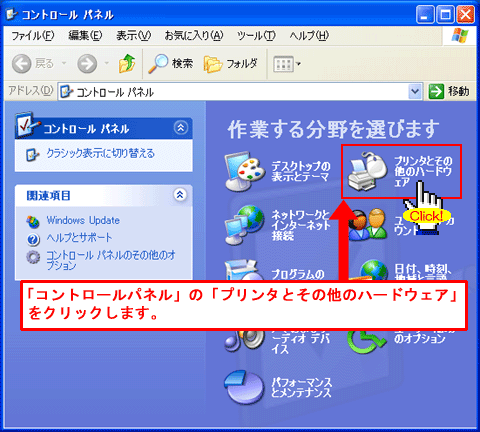

Windows(R) 2000の場合には、［スタート］-［設定］-［コントロールパネル］をクリックします。 |
|
|
|
 |
 |
|
上図は、カテゴリ表示を利用している場合の画面です。

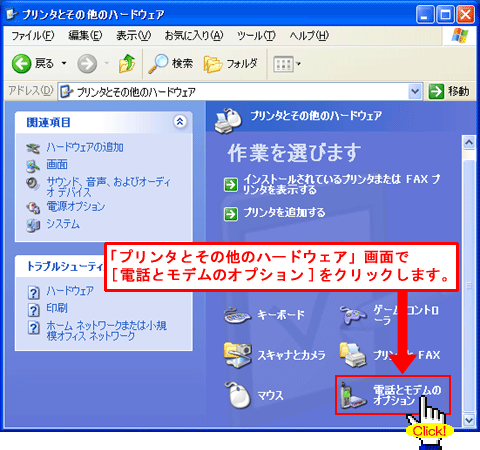

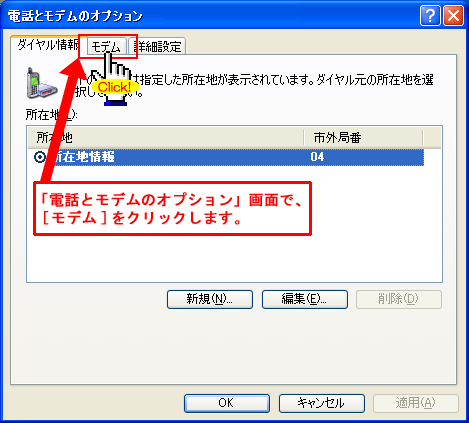

クラシック表示を利用している場合や、 Windows(R) 2000の場合には、［電話とモデムのオプション］をダブルクリックします。
その場合、次の3項の操作は不要ですので、そのまま4項まで進んでください。 |
|
|
|
|
|
|
|
|
|
|
 |
|

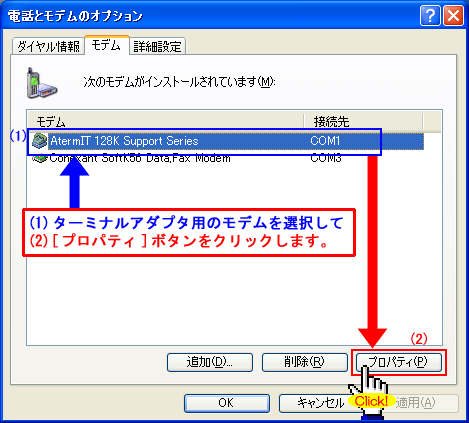

上図はRS-232C（シリアル）ポートに接続の場合です。
ターミナルアダプタ「Atermシリーズ」のモデム名称は以下のようになります。
| 接続方法 |
モデム名称 |
| シリアル接続 |
AtermXX 128K Support Series （※） |
| USB接続 |
AtermIT 128K Support Series for USB |
※ XXの部分には、「IT」、「IW」などのシリーズ名が入ります。
（RS7、RS10、RS20をご利用の場合は、「AtermRS Series」となります。）
Aterm用のモデム名称が表示されない場合は、モデムのインストールが正常に行われていない可能性があります。
添付のマニュアル等をご参照の上、モデムのインストールを再度行ってください。 |
|
|
|
|
 |
|

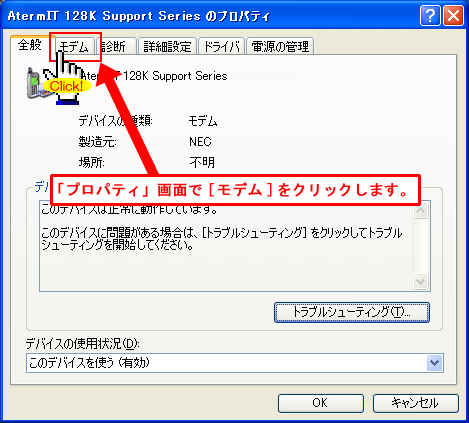

Windows(R) 2000では当画面はありません。
そのまま7項へ進んでください。 |
|
|
|
|
 |
|

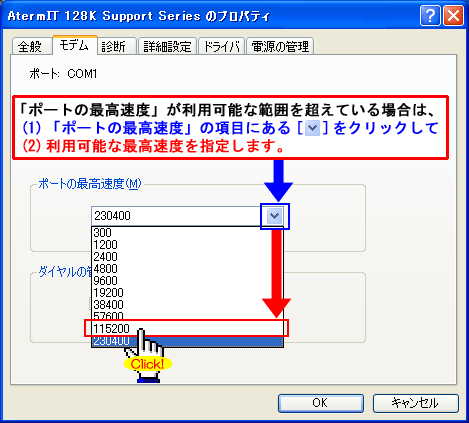

上図では「115200」を設定しています。
ご利用のAtermとパソコンの接続方法でポートの最大速度が異なります。
| 接続方法 |
モデム名称 |
| RS-232C（シリアル）ケーブル接続 |
通信ポートに依存
通常は最高速度「115200」まで※
|
| USBケーブル接続 |
最高速度「230400」まで
|
※ RS-232C（シリアル）接続での通信ポートの最大速度は、ご利用のパソコンなどで異なります。
接続したポートで利用可能な最大速度が不明な場合は、ご利用のパソコンのサポートセンターへご確認ください。（一般的には「115200」が多く利用されています）
設定を変更した場合は、「OK」をクリックしてすべてのウィンドウを閉じてください。 |
|
|
|
| |
| 以上で設定確認は終了です。 |
| |
 |
