前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWER ランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 遅い 点滅 |
らくらくネットスタートモード認識中 ※ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
||
| ECOモード起動中 | |||
| 緑 橙 |
点滅 | WPSでWi-Fi設定中 | |
| 橙 | 点灯 ※1 |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートの設定が完了したとき | |||
| WPSでWi-Fi設定が完了したとき | |||
| 点滅 | らくらく無線スタートで設定をしているとき | ||
らくらくネットスタートでPPPoEルータモードを検出したとき ※ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
|||
| 赤 | 点灯 | らくらく無線スタートに失敗したとき | |
| 点滅 | 初期化準備状態 | ||
らくらくネットスタートで認識失敗したとき ※ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
|||
| WPSでWi-Fi設定が失敗したとき | |||
| - | 消灯 | 電源入っていないとき | |
| ACTIVE ランプ （通信状態表示） ※2 |
緑 | 点灯 | PPPoEルータモードの場合にPPPリンクが確立しているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | |||
| 速い 点滅 |
PPPoEルータモードの場合に相手からの応答を確認しているとき | ||
| 遅い 点滅 |
らくらくネットスタートモード認識中 ※POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
||
| PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | |||
| 橙 | 点灯 | ブリッジモードのとき |
|
| 点滅 | らくらくネットスタートでPPPoEルータモードを検出したとき ※POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
||
| ブリッジモードでIPアドレスを競合検出したとき | |||
| 赤 | 点滅 | らくらくネットスタートで認識失敗したとき ※POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅 |
|
| - | 消灯 | PPPoEモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | |||
| 2.4GHzランプ （2.4GHzモード Wi-Fi通信 状態表示） ※2 |
緑 | 点灯 | 2.4GHzモードで通信可能なとき |
| 速い 点滅 |
2.4GHzモードでデータ送受信しているとき | ||
| 遅い 点滅 |
らくらくネットスタートモード認識中 ※POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅 |
||
| 橙 | 点滅 | らくらくネットスタートでPPPoEルータモードを検出したとき ※POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅 |
|
| 赤 | 点滅 | らくらくネットスタートで認識失敗したとき ※POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅 |
|
| - | 消灯 | Wi-Fiを使用していないとき | |
| 5GHzランプ （5GHzモード Wi-Fi通信 状態表示） ※2 |
緑 | 点灯 | 5GHzモードで通信可能なとき |
| 速い 点滅 |
5GHzモードでデータ送受信しているとき | ||
| 遅い 点滅 |
らくらくネットスタートモード認識中 ※POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅 |
||
| 橙 | 点滅 | らくらくネットスタートでPPPoEルータモードを検出したとき ※POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅 |
|
| 赤 | 点滅 | らくらくネットスタートで認識失敗したとき ※POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅 |
|
| 5GHzモードでW53、W56 を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |||
| - | 消灯 | Wi-Fiを使用していないとき | |
| TVランプ （TVモード 通信状態） ※2 |
緑 | 点灯 | TVモードを「使用する」に設定しているとき |
| TVモードを「自動」に設定して、TVモードに 対応した機器とリンクが確立しているとき |
|||
| 5GHzモードかつ拡張モードで子機WF1200HP-D（または子機WG1800HP/WG1400HP/WR9500NまたはWL300NE-AG）とリンクが確立しているとき | |||
| 遅い 点滅 |
らくらくネットスタートモード認識中 ※POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅 |
||
| 橙 | 点滅 | らくらくネットスタートでPPPoEルータモードを検出したとき ※POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅 |
|
| 赤 | 点滅 | らくらくネットスタートで認識失敗したとき ※POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅 |
|
| 5GHzモードでW53、W56 を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |||
| - | 消灯 | 親機がTVモードになっていないとき | |
| CONVERTER ランプ （親機・子機 状態表示） |
緑 | 遅い 点滅 |
らくらくネットスタートモード認識中 ※POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅 |
| 橙 | 点滅 | らくらくネットスタートでPPPoEルータモードを検出したとき ※POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅 |
|
| 赤 | 点滅 | らくらくネットスタートで認識失敗したとき ※POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅 |
|
| - | 消灯 | 親機として動作しているとき | |
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWER ランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 橙 | 点灯 ※1 |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートの設定が完了したとき | |||
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 赤 | 点灯 | らくらく無線スタートに失敗したとき | |
| 点滅 | 初期化準備状態 | ||
| - | 消灯 | 電源入っていないとき | |
| ACTIVE ランプ （通信状態表示） |
緑 | 点灯 | 親機とのリンクが確立しているとき |
| 橙 | 点滅 | IPアドレスを競合検出したとき | |
| - | 消灯 | 親機とのリンクが確立していないとき | |
| 2.4GHzランプ （2.4GHzモード Wi-Fi通信 状態表示） ※3 |
緑 | 点灯 | 2.4GHzモードの電波強度が「強」で、通信可能なとき |
| 点滅 | 2.4GHzモードの電波強度が「強」で、データ受信しているとき | ||
| 橙 | 点灯 | 2.4GHzモードの電波強度が「普通」で、通信可能なとき | |
| 点滅 | 2.4GHzモードの電波強度が「普通」で、データ受信しているとき | ||
| 赤 | 点灯 | 2.4GHzモードの電波強度が「弱」で、通信可能なとき | |
| 点滅 | 2.4GHzモードの電波強度が「弱」で、データ受信しているとき | ||
| - | 消灯 | 2.4GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | |||
| 5GHzランプ （5GHzモード Wi-Fi通信 状態表示） ※3 |
緑 | 点灯 | 5GHzモードの電波強度が「強」で、通信可能なとき |
| 点滅 | 5GHzモードの電波強度が「強」で、データ受信しているとき | ||
| 橙 | 点灯 | 5GHzモードの電波強度が「普通」で、通信可能なとき | |
| 点滅 | 5GHzモードの電波強度が「普通」で、データ受信しているとき | ||
| 赤 | 点灯 | 5GHzモードの電波強度が「弱」で、通信可能なとき | |
| 点滅 | 5GHzモードの電波強度が「弱」で、データ受信しているとき | ||
| - | 消灯 | 5GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | |||
| TVランプ （TVモード 通信状態） |
緑 | 点灯 | 5GHzモードかつ拡張モードで親機とのリンクが確立しているとき |
| CONVERTER ランプ （親機・子機 状態表示） |
緑 | 点灯 | 子機（CONVERTER）モードで動作しているとき |
| 点滅 | 子機WF1200HPのDHCPサーバ機能が動作しているとき | ||
| 橙 | 点灯 | 中継機として動作しているとき | |
| - | 消灯 | 親機として動作しているとき | |
- ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
- ECOモード起動中は消灯します。
- 中継機として動作している場合、2.4GHzランプと5GHzランプの状態は次のようになります。
- Wi-Fi TV モード中継時
2.4GHzランプ・・・消灯します。
5GHzランプ・・・上記の表のとおり電波強度を表示します。 - Wi-Fi 高速中継時
2.4GHzランプ・・・通信中に緑点灯または緑点滅するのみとなります。
5GHzランプ・・・上記の表のとおり電波強度を表示します。
- Wi-Fi TV モード中継時

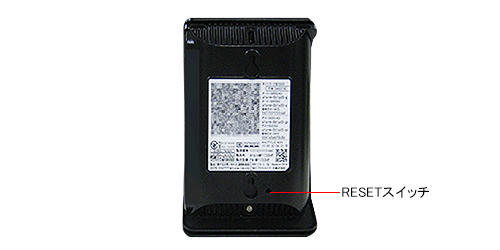

側面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| RESETスイッチ | RESET | 初期化するときに使用します。 |

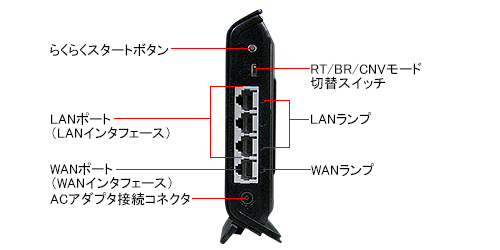

背面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| らくらく スタートボタン |
らくらく スタート |
らくらく無線スタートで設定するときに使用します。 | |
| 親機としてご使用の場合、WPSでWi-Fi設定するときに使用します。 | |||
| 親機としてご使用の場合、らくらくネットスタートを起動するときに使用します。 | |||
| 子機としてご使用の場合、子機WF1200HP-DのDHCPサーバ機能を動作させるときに使用します | |||
| LANポート （LANインタフェース） |
LAN1〜LAN3 | パソコンまたはゲーム機などと接続します。 | |
| WANポート （WANインタフェース） |
WAN | ブロードバンドモデム／回線終端装置と接続します。 ※子機としてご使用の場合は、LANポートとして使用することができます。 |
|
| ACアダプタ 接続コネクタ |
− | WF1200HP-D用ACアダプタを接続します。 | |
| RT/BR/CNV モード切替スイッチ |
− | 動作モードを強制的にブリッジモード（BR側）へ切り替えるときに使用します。 ※ 工場出荷時は、ルータモード（RT側）です。 |
|
| 子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。 | |||
| LANランプ※1 | 緑 | 点灯 | LANポートのリンクが確立しているとき |
| 点滅 | LANポートがデータ送受信しているとき | ||
| − | 消灯 | LANポートのリンクが確立していないとき | |
| WANランプ※1 | 緑 | 点灯 | WANポートのリンクが確立しているとき |
| 点滅 | WANポートがデータ送受信しているとき | ||
| − | 消灯 | WANポートのリンクが確立していないとき | |
