注意
WD701CV (X)では、ご契約ISPにてIP電話サービス利用契約の有無によらず、VoIP機能は動作いたしません。ご了承いただきますようお願いします。

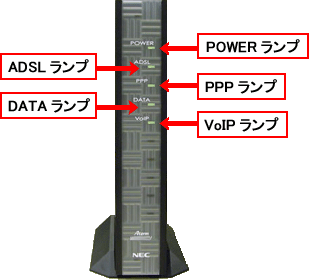

前面
| 名称 | 表示（色） | 説明 | ||
|---|---|---|---|---|
| POWERランプ | 通常運用状態 | 緑 | 点灯 | 電源が投入されています。 |
| 点滅 | 接続確認中です。 | |||
| 赤 | 点滅 | 初期化準備状態です。 | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしています。 | ||
| − | 消灯 | 電源が切れています。 | ||
| 無線設定動作中 | 緑 | 点滅 | 「らくらく無線スタート」の準備中です。 | |
| 赤 | 点灯 | 「らくらく無線スタート」の設定が失敗しています。 (約10秒間点灯) |
||
| 橙 | 点灯 | 「らくらく無線スタート」の設定が完了しています。 (約10秒間点灯) |
||
| 点滅 | 「らくらく無線スタート」で通信中です。 | |||
| ADSLランプ | 緑 | 点灯 | ADSL回線のリンクが確立しています。 | |
| 遅い 点滅 |
ADSL回線の信号検出待ちです。 (約0.4秒間隔) |
|||
| 速い 点滅 |
ADSL回線の回線状態をチェック中です。 (約0.2秒間隔) |
|||
| PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 | |
| 遅い 点滅 |
PPPの認証が失敗しました。(約1秒間隔) | |||
| バージョンアップに失敗しています。(5秒間隔) ※ただし、ADSLランプが消灯の場合 |
||||
| 速い 点滅 |
相手先から応答がありません。 | |||
| − | 消灯 | PPPのリンクが確立していません。 | ||
| DATAランプ | 緑 | 点灯 | データの送受信をしています。 | |
| − | 消灯 | データの送受信をしていません。 | ||
| VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 | |
| 点滅 | IP電話を使用中です。(約0.5秒間隔) | |||
| 赤 | 点灯 | IP電話を使用できません。 | ||
| 橙 | 点灯 | 「情報」- 「電話の状態と状態の変更」で［IP電話利用停止］が設定されています。 ※(F)以外 |
||
| 点滅 | 加入電話(NTT等)で電話を使用中です。 (約0.5秒間隔) |
|||
| 緑 橙 |
点滅 | IP電話で加入電話の相手と通話中です。 ※(C)のみ |
||
| − | 消灯 | IP電話が設定されていません。 | ||
背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| 電話回線ポート （黄色） |
電話 回線 |
回線ケーブル(添付品)を使用してモジュラージャックに接続するためのポートです。 | |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 | |
| FG端子 | アース線 | アース線を接続するための端子です。 (ネジ径は4.0mm) |
|
| ETHERNETポート （緑色) |
PC | ETHERNETケーブル（添付品）を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
|
| ETHERNETポート 状態表示LED |
緑 | 点灯 | ETHERNETポートのリンクが確立しています。 |
| 点滅 | パソコンまたはHUBとデータ送受信中です。 | ||
| − | 消灯 | ETHERNETポートのリンクが確立していません。 | |
| 初期化スイッチ | 初期化 スイッチ |
Atermを初期設定（工場出荷時設定）に戻す時に利用するスイッチです。 | |
| 電源ジャック | DC IN | 電源コードを接続します。 | |

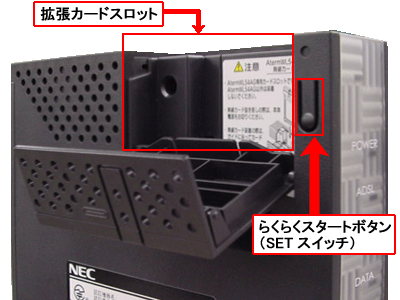

側面
| 名称 | 表示 | 説明 |
|---|---|---|
| 拡張カードスロット | − | 無線LANを利用する場合に、WL54AGを装着します。 |
| らくらくスタートボタン （SETスイッチ） |
− | 「らくらく無線スタート」で設定するときに、使用するボタンです。 |
