VPNパススルー機能
仮想プライベートネットワーク(VPN：Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。
本商品は、IPsec(IP Security)またはPPTP(Point to Point Tunneling Protocol)によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることができます。
IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器/PPTPクライアントからWAN側のIPsec機器/PPTPサーバへアクセスすることができます。また、WAN側のIPsec機器/PPTPクライアントからLAN側のIPsec機器/PPTPサーバへアクセスするように設定することも可能です。
例えば、[利用例1]では、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスすることができます。
[利用例2]のように、自宅のPPTPサーバに外部のパソコンからアクセスすることもできます。
＜ご注意＞ －本商品にて「VPNパススルー通信」を行う場合－
- 通信は1セッションのみ可能です。
- 本商品のLAN側にIPsec機器/PPTPサーバを構築する場合は、ポートマッピング機能を併用する必要があります。その場合、ポートマッピング設定を複数登録することはできません。
- IKE(Internet Key Exchange)を使ったIPsecパススルー通信を行う場合には、ポートマッピング設定が必要です。
ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を示します。

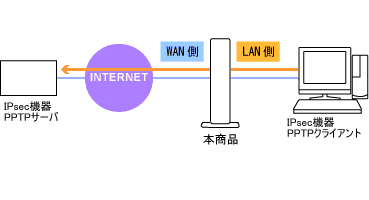

[利用例1]
本商品に接続した端末から外部のIPsec機器/PPTPサーバにアクセスする

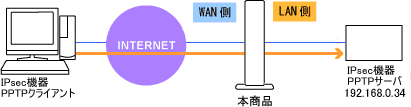

[利用例2]
本商品に接続したIPsec機器/PPTPサーバに接続する
お使いのOSがIPsec機器/PPTPサーバとして利用できるかどうか、およびIPsec機器/PPTPサーバの設定方法の詳細は、OSのサポート窓口でご確認ください。
＜お知らせ＞
- 本商品に接続できるIPsec機器/PPTPサーバは1台のみです。
- macOSの場合は、PPTP通信ソフトウェアがサードパーティより提供されています。
- PPTP機能またはIPsec機能のサポート状況、および設定方法の詳細は、それぞれのメーカーにお問い合わせください。
■設定方法
[利用例1]、[利用例2]の場合では、設定方法が異なります。
● WAN側のIPsec機器/PPTPサーバへアクセスする場合のLAN側のIPsec機器/PPTPクライアントの設定
([利用例1]の場合)
本商品の設定は不要です。
IPsec機器/PPTPクライアント(本商品に接続した端末)にVPNの設定を行ってください。
なお、これらパソコンに関することは、それぞれのメーカーにお問い合わせください。
● WAN側のIPsec機器/PPTPクライアントからのアクセスをLAN側のIPsec機器/PPTPサーバで受ける場合の設定
([利用例2]の場合)
LAN側のIPsec機器/PPTPサーバへWAN側のIPsec機器/PPTPクライアントからアクセスする場合は、本商品へポートマッピングの設定が必要です。
設定するポート番号は使用するプロトコルにより異なります。
下記にPPTPを使用した場合の設定手順を示します。
クイック設定Webで行います。
- 「ホームゲートウェイ詳細設定」-「2.ネットワーク設定」-「ポートマッピング設定」を選択する
- [追加]をクリックする
- 「優先度」を入力する
- 「LAN側ホスト」にPPTPサーバのIPアドレスを入力する
[利用例2]のようにPPTPサーバのIPアドレスが192.168.0.34の場合は、「192.168.0.34」を入力します。 - 「プロトコル」で「TCP」を選択する
- 「ポート番号」で、「any」のチェックを外して「1723」を入力する
- [設定]をクリックする
- [戻る]をクリックして[NATエントリ]に追加されたことを確認する
- [保存]をクリックし、設定を保存する
＜お知らせ＞
- 設定するプロトコルとポート番号は、通信方法により異なります。
－ PPTPによる通信をする場合
PPTP - TCPポート番号
- ： 1723
－ IPsecによる通信をする場合
IKE - UDPポート番号
- ： 500,4500
