Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定
●暗号化設定を使用してネットワークに接続する
●暗号化設定を使用しないでネットワーク接続をする
●通信状態を確認する
■暗号化設定を使用してネットワークに接続する
<注意事項>
  • 「WPA-PSK（TKIP）モード」および「WPA-PSK（AES）モード」をご利用になる場合は、
    サテライトマネージャをご使用ください。
    （現在、Windows(R) XPのワイヤレスネットワーク設定からのご利用はサポート外と
    させていただきます。）

  • 「WPA-PSK（TKIP）モード」および「WPA-PSK（AES）モード」は、アドホックモード（アドホック通信）
    ではご利用になれません。

  • Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定は、64bitWEP、128bitWEPが
    ご利用になれます。

Windows(R) XPの[ワイヤレスネットワーク接続]アイコンを使って、暗号化の設定をします。

●Windows(R) XP Service Pack2以外の場合
●Windows(R) XP Service Pack2の場合

■Windows(R) XP Service Pack2以外の場合
1. Windows(R) XPの通知領域にある[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」(Windows(R) XP Service Pack1の場合は「利用できるワイヤレスネットワークの表示」)をクリックする
  アイコン例

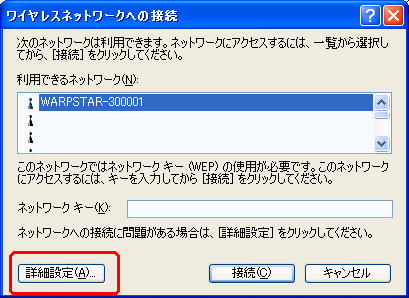

2. 接続する無線LANアクセスポイント（親機）のネットワーク名（SSID)をクリックし、[詳細設定]をクリックする
※1： 下画面は、接続先のネットワークが暗号化(WEP)有効に設定されている場合にだけ表示されます。
表示されない場合は接続先のネットワークの暗号化が正しく設定されているか、お確かめください。
※2： 下画面で、直接「ネットワークキー」を入力することでも接続可能ですが、設定内容をご確認いただくため [詳細設定]ボタンから以下の手順で設定を行なってください。
  <Windows(R) XP画面>
画面例


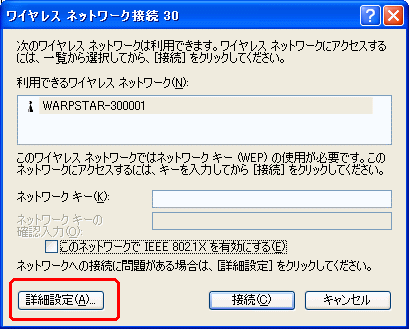

<Windows(R) XP Service Pack1画面>
画面例
（画面の表示ネットワーク名（SSID)は一例です。以降の画面も同様です）

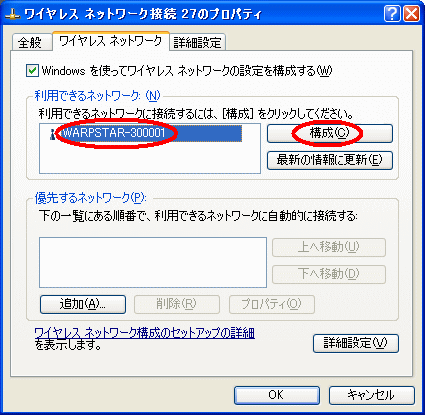

3. [ワイヤレスネットワーク]タブをクリックし、[利用できるネットワーク]から接続するネットワークを選択し、[構成]をクリックする

【本商品に接続する場合】
・ 工場出荷時の本商品のネットワーク名(SSID)は、「WARPSTAR-XXXXXX」(XXXXXXは本商品底面に貼付の無線LAN設定ラベルの無線ネットワーク名に記載）です。
・ [利用できるネットワーク]に接続するネットワーク名（SSID)が表示されていないときは、本商品の電源をいったん切って入れ直し、手順2からやり直してください。

※Windows Service Pack1の場合の手順3以降の設定はこちら
  画面例

4. 「データの暗号化」にチェックする
<Windows(R) XP画面>
画面例
　
5. 「キーは自動的に提供される」のチェックを外す
6. 「ネットワークキー」を入力する
・ASCII文字の場合 英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
16文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
・16進数の場合 0〜9,A〜F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
32文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
7. 「キーの長さ」を[40ビット]または[104ビット]にする
（104ビットはWL54AG/WL54SC/WL54TU/WL54SU/WL11CA/WL11CB/WL11C2/WL54ACでのみ可)。
WL54AG/WL54SC/WL54TU/WL54SUを使用する場合、ワイヤレスネットワーク接続は、サテライトマネージャの「暗号強度」の152bitに対応していません。アドホック通信する相手がWL54AG/WL54SC/WL54TU/WL54SU/WL54ACを接続したパソコンで、サテライトマネージャの「暗号強度」を152bitに設定している場合には、どちらかの方法で設定し直してください。
・ アドホック通信する相手のパソコンでサテライトマネージャの「暗号強度」を64bitまたは128bitに変更する。
・ こちら側のパソコンでサテライトマネージャを使えるように設定し、152bitに設定する。
8. 接続するネットワークの設定に合わせてキーのインデックス番号を選択する
【本商品に接続する場合】
「キーのインデックス」0〜3番は、本商品の「使用する暗号化キー」1〜4番に相当します。
※ 無線LANアクセスポイント(親機)側確認方法は、クイック設定Webの「無線LAN側設定」−「暗号化(WEP)」で使用する暗号化キー 番号を確認してください。
相手パソコンの無線LAN端末(子機)の確認方法は、サテライトマネージャのポップアップメニューにある「プロパティ」− 「ネットワーク一覧」タブ-[簡易設定/詳細設定]で使用する暗号化キー番号を確認してください。
9. [OK]をクリックする
「ワイヤレスネットワークへの接続」画面に戻りますので、残りの設定を行ってください。

[Windows(R) XP Service Pack1の場合]
4. 「データの暗号化」にチェックする
※ 画面に[ネットワークアソシエーション]・[データの暗号化]が表示される場合は、
　 [開いています]・[WEP]を選択します。
<Windows(R) XP Service Pack1画面>
画面例
（画面は例です。）
　
5. 「キーは自動的に提供される」のチェックを外す
6. 「ネットワークキー」を入力し、同じものを「ネットワークキーの確認入力」に再入力します。
ASCII文字/16進数の別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の場合 英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
16文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
・16進数の場合 0〜9,A〜F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
32文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可

7. 接続するネットワークの設定に合わせてキーのインデックス番号を選択する
「キーのインデックス」1〜4番は、無線LANアクセスポイント(親機)の「使用する暗号化キー」1〜4番に相当します。
無線LANアクセスポイント(親機)の設定に合わせてキーのインデックス番号を選択します。
8. [OK]をクリックする
「ワイヤレスネットワークへの接続」画面に戻りますので、残りの設定を行ってください。

無線LANアクセスポイント(親機)に
接続する場合		 無線LANアクセスポイント(親機)側確認方法は、クイック設定Webの「無線LAN側設定」−「暗号化(WEP)」で使用する暗号化キー番号を確認してください。
アドホック通信
（アドホックモード）
で接続する場合		 相手パソコンの無線LAN端末(子機)の確認方法は、サテライトマネージャのポップアップメニューにある「プロパティ」−「ネットワーク一覧」タブ-「簡易設定/詳細設定」で使用する暗号化キー番号を確認してください。

↑ページのトップへ

■Windows(R) XP Service Pack2の場合
1. Windows(R) XPの通知領域にある[ワイヤレス ネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックする
  画像例
2. 接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し、接続をクリックする

  【本商品に接続する場合】
・ 工場出荷時の本商品のネットワーク名(SSID)は、「WARPSTAR-XXXXXX」(XXXXXXは本商品底面に貼付の無線LAN設定ラベルの無線ネットワーク名に記載）です。
・ [ワイヤレス ネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、本商品の電源をいったん切って入れ直し、手順2からやり直してください。
  画像例
（画面の表示ネットワーク名(SSID)は一例です。以降の画面も同様です）

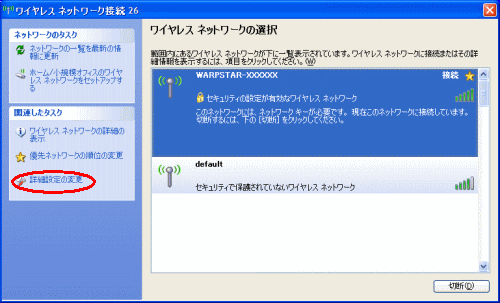

3. [詳細設定の変更]をクリックする
  画像例

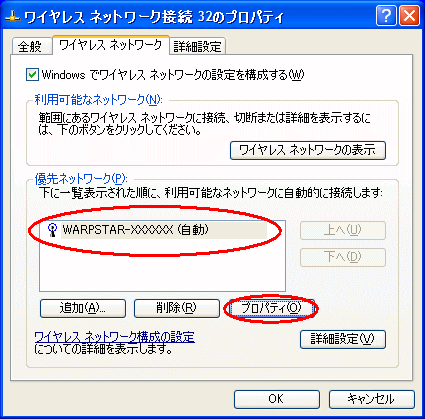

4. 接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し、[プロパティ]をクリックする
  画像例

・ 接続する無線LANアクセスポイント(親機)が[優先ネットワーク]に表示されていない場合は[追加]をクリックし、接続する無線LANアクセスポイント(親機)のネットワーク名(SSID）を設定後、手順6へ進みます。

5. 暗号化の設定をする

・暗号化にWEPを設定する場合はこちら
・暗号化にWPA-PSKを設定する場合はこちら
<暗号化をWEPで設定する場合>
→手順6へ進みます。

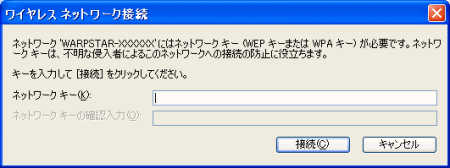

<すでに暗号化が設定されている場合>
画像例
・ すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
暗号化の設定を変更する場合は手順3へ進みます。
※ ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化キー]の「暗号化キー」で確認できます。

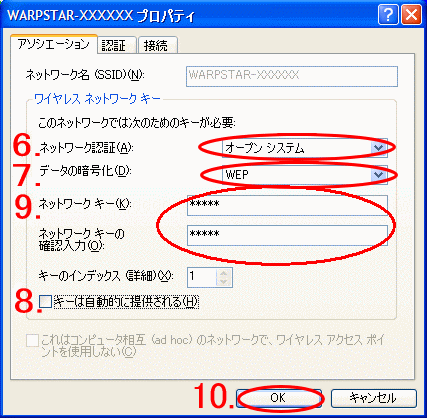

6. 「オープンシステム」を選択する
画像例
7. 「WEP」を選択する
8. 「キーは自動的に提供される」のチェックを外す
9. 「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力する
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する無線LANアクセスポイント(親機)または無線LAN端末(子機)の「暗号化キー」と同じ設定値)を入力してください。


ASCII文字/16進数の別は入力された文字列の長さを元に自動識別されます。
・ASCII文字の場合 英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(13文字はWL54AG/WL54SC/WL54TU/WL54SU/WL11CA/
WL11CB/WL11C2/WL54ACのみ可)
16文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
・16進数の場合 0〜9,A〜F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可
(26文字はWL54AG/WL54SC/WL54TU/WL54SU/WL11CA/
WL11CB/WL11C2/WL54ACのみ可)
32文字 無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可

「キーのインデックス」1〜4番は、無線LANアクセスポイント(親機)の「使用する暗号化キー」1〜4番に相当します。
10. [OK]をクリックする
11. [OK]をクリックする

<暗号化をWPA-PSKで設定する場合>
→手順6へ進みます。

<すでに暗号化が設定されている場合>
画像例
・ すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、
[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
暗号化の設定を変更する場合は手順3へ進みます。
※ ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化キー]の「暗号化キー」で確認できます。

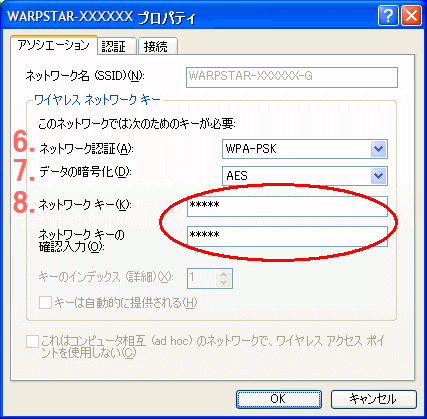

6. 「WPA-PSK」を選択する
画像例
7. 「データの暗号化」から「AES」または「TKIP」を選択する
8. 「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力する
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する無線LANアクセスポイント(親機)または無線LAN端末(子機)の「暗号化キー」と同じ設定値)を入力してください。
※ ネットワークキーに使用できる文字は以下の通りです。
・8〜63桁の場合：英数記号(0〜9、a〜z、A〜Z、下表の記号)
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます
・64桁の場合：16進数(0〜9、a〜f、A〜F)
9. [OK]をクリックする
10. [OK]をクリックする

↑ページのトップへ

■暗号化設定を使用しないでネットワーク接続する
無線LANアクセスポイント(親機)または無線LAN端末(子機)どうし（アドホック通信の場合）の接続（通信を確立）をします。
また、無線の設定が正しく行われていることを確認します。
●Windows(R) XP Service Pack2以外の場合
●Windows(R) XP Service Pack2の場合
■Windows(R) XP Service Pack2以外の場合
1. [ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」(Windows(R) XP　Service Pack1の場合は「利用できるワイヤレスネットワークの表示」)をクリックする

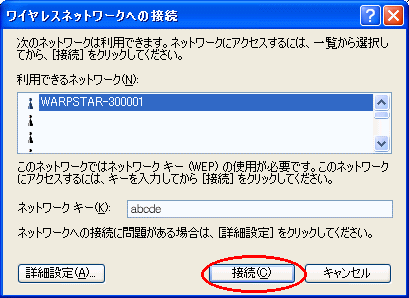

2. 接続するネットワーク名(SSID）を選択し、[接続]をクリックする

【本商品に接続する場合】
・ 工場出荷時の本商品のネットワーク名(SSID)は、「WARPSTAR-XXXXXX」(XXXXXXは本商品底面に貼付の無線LAN設定ラベルの無線ネットワーク名（SSID）に記載）です。
・ [利用できるネットワーク]に接続するネットワーク名（SSID）が表示されていないときは、本商品の電源をいったん切って入れ直し、手順2からやり直してください。
  <Windows(R) XP画面>
画面例

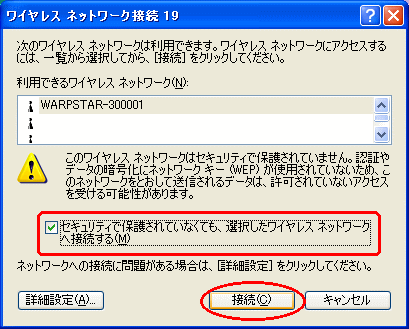

3. 「セキュリティで保護されていなくても、選択したワイヤレスネットワークへ接続する」をチェックし、続いて[接続]をクリックする
  <Windows(R) XP Service Pack1画面>
画面例

↑ページのトップへ

■Windows(R) XP Service Pack2の場合
1. [ワイヤレス ネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックする
2. 接続するネットワーク名(SSID)を選択し、[接続]をクリックする

【本商品に接続する場合】
・ 工場出荷時の本商品のネットワーク名(SSID)は、本商品底面に記載されています。
・ [ワイヤレス ネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、本商品の電源を切って入れ直し、手順2からやり直してください。

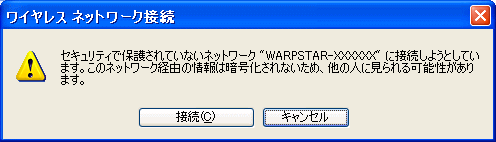

3. 次の画面が表示された場合は、[接続]をクリックする

↑ページのトップへ

■通信状態を確認する

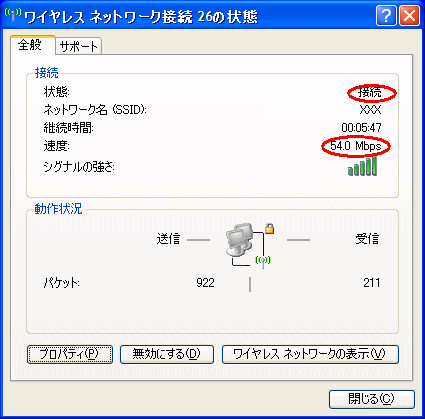

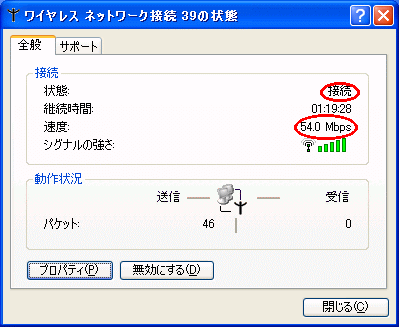

1. 画面右下のタスクトレイに表示されているワイヤレスネットワーク接続アイコンを右クリックし、「状態」をクリックする
2. 無線設定が正しく行われていることを確認する
・ 状態は「接続」になっていること
・ 速度はWL54AG/WL54SC/WL54AC/WL54TU/WL54SUで通信時の場合は「54Mbps」で表示されていること
・ 速度はWL11CB/WL11CA/WL11U/WL11C/WL11C2で通信時の場合「11Mbps」で表示されていること
※ Super AG機能を利用している場合は、「108Mbps」と表示されます。
  <Windows(R) XP Service Pack2以外の場合>
画面例

<Windows(R) XP Service Pack2の場合>

(画面はWL54AGの時です。)

※ この画面は、無線LAN端末(子機)が無線LANアクセスポイント(親機)に接続（通信を確立）したときの一例です。

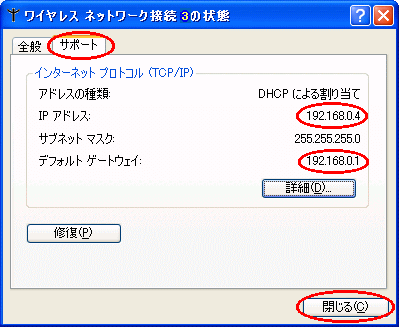

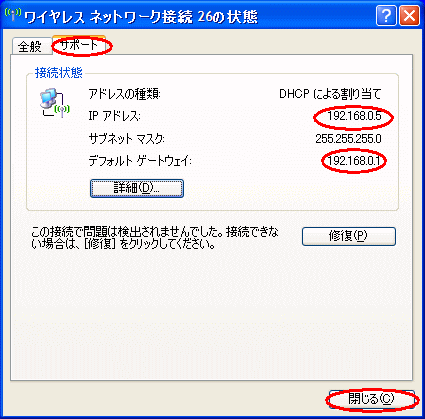

3. 「サポート」タブをクリックし、IPアドレスとデフォルトゲートウェイが正しく「192.168.0.xxx」になっていることを確認したら、「閉じる」をクリックする
  <Windows(R) XP Service Pack2以外の場合>
画面例


<Windows(R) XP Service Pack2の場合>
