| 本商品の装置情報や設定内容を表示します。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明はこちら |

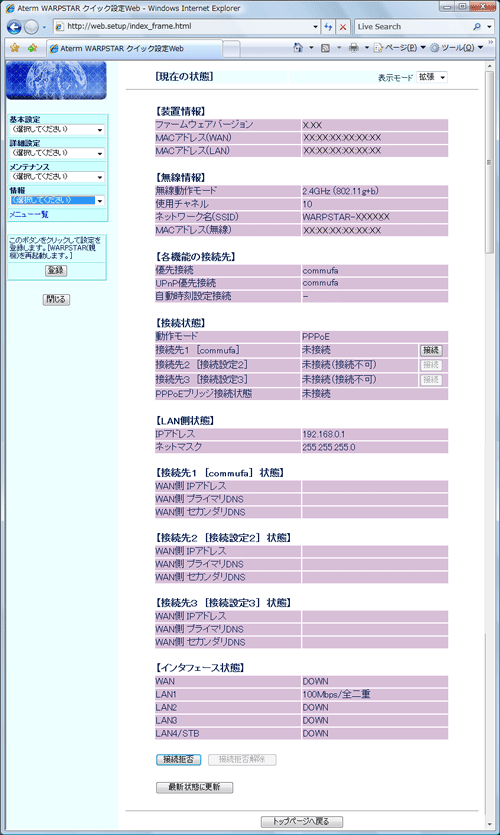

（画面は拡張表示の場合です。） |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WANポートのMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
LANポートのMACアドレスです。 |
|
|
| ■無線情報 |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルを表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線) |
|
|
無線LAN側のMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「らくらくネットスタート」による設定項目です。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」-「NAT/UPnP設定」の「UPnP機能」で設定した接続先です。 |
|
|
|
自動時刻設定接続 |
|
|
「らくらくネットスタート」による設定項目です。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
接続先1[commufa] |
|
|
現在の接続先1の接続状態です。 |
|
|
|
接続先2〜接続先3[接続設定2〜接続設定3] |
|
|
※接続先2〜接続先3は、本商品ではご利用になれません。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態を表示します。 |
|
|
| ■LAN側状態 |
|
IPアドレス |
|
|
本商品のLAN側のIPアドレスです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のLAN側のネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
| ■接続先1[commufa]状態 |
|
|
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側プライマリDNS |
|
|
WAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
|
WAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
| ■接続先2〜接続先3[接続設定2〜接続設定3]状態 |
| |
※接続先2〜接続先3は、本商品ではご利用になれません。 |
|
|
| ■インターフェース状態 |
|
WAN |
|
|
WANインターフェースの状態を表示します。 |
|
|
|
LAN1 |
|
|
LAN1インターフェースの状態を表示します。 |
|
|
|
LAN2 |
|
|
LAN2インターフェースの状態を表示します。 |
|
|
|
LAN3 |
|
|
LAN3インターフェースの状態を表示します。 |
|
|
|
LAN4/STB |
|
|
LAN4/STBインターフェースの状態を表示します。 |
|
|
| ［接続拒否］または［全切断→接続拒否］ |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべてのパソコンからの接続が切断されますのでご注意ください。
|
| ［接続拒否解除］ |
|
接続を再開するときにクリックします。
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
