VPNパススルー機能
仮想プライベートネットワーク(VPN : Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。
本商品は、IPsec(IP Security)またはPPTP(Point to Point Tunneling Protocol)によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることが可能です。
IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器/PPTPクライアントからWAN側のIPsec機器/PPTPサーバにアクセスすることが可能です。
また、WAN側のIPsec機器/PPTPクライアントからLAN側のIPsec機器/PPTPサーバにアクセスするように設定することも可能です。
例えば、[利用例1]では、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスすることができます。
[利用例2]のように、自宅のPPTPサーバに外部のパソコンからアクセスさせることもできます。
<ご注意> -本商品にて「VPNパススルー通信」を行う場合-
- 1台のIPsec機器に対して1台のIPsec機器との通信のみ可能です。1台のIPsec機器に対して、複数台のIPsec機器との通信はできません。
(IPsec機器間で1セッションの通信のみ可能です。) - 本商品内のローカルネットワークにIPsec機器/PPTPサーバを構築する場合は、ポートマッピング設定を併用する必要があります。
- ポートマッピング設定を必要とする通信では、同時に複数台の端末を指定することはできません。
ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を示します。

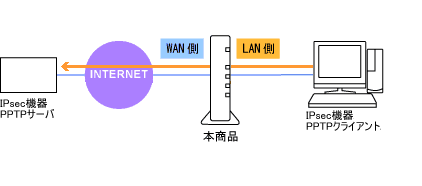

[利用例1]
本商品に接続した1台のIPsec機器/PPTPクライアントから1台のIPsec機器/PPTPサーバに接続する
[利用例2]
本商品に接続したIPsec機器/PPTPサーバに接続する
本商品に接続できるIPsec機器/PPTPサーバは1台のみです。
お使いのOSがIPsec機器/PPTPサーバとして利用できるかどうか、およびIPsec機器/PPTPサーバの設定方法の詳細は、OSのサポート窓口でご確認ください。
<お知らせ>
- Mac OS の場合は、PPTP通信ソフトウェアがサードパーティより提供されています。
- PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、それぞれのメーカにお問い合わせください。
■設定方法
[利用例1]の場合と[利用例2]の場合では、設定方法が異なります。
●WAN側のIPsec機器/PPTPサーバにアクセスする場合のLAN側のIPsec機器/PPTPクライアントの設定
([利用例1]の場合)
PPTP接続、IPsec接続ともに、本商品に設定する必要はありません。
下記にパソコンへのPPTPクライアント設定の一例を説明します。
なお、これらパソコンに関することは、それぞれのメーカへお問い合わせください。
●WAN側のIPsec機器/PPTPクライアントからのアクセスをLAN側のIPsec機器/PPTPサーバで受ける場合の設定
([利用例2]の場合)
LAN側のIPsec機器/PPTPサーバにWAN側のIPsec機器/PPTPクライアントからアクセスする場合は、本商品へポートマッピングの設定が必要です。
設定するポート番号は使用するプロトコルにより異なります。
下記にPPTPを使用した場合の設定手順を示します。
「クイック設定Web」
- 1.
- 詳細モード「詳細設定」-「ポートマッピング設定」で設定する
- 2.
- 「IPアドレス」にPPTPサーバのIPアドレスを入力する
[利用例2]のようにPPTPサーバのIPアドレスが[192.168.10.34]の場合は、[192.168.10.34]を入力します。 - 3.
- 「プロトコル」から「TCP」を選択する
- 4.
- 「ポート番号」に「1723」を入力する
- 5.
- [設定]をクリックする
[NATエントリ]に追加されたことを確認します
<お知らせ>
- PPTPで設定が必要なポート番号は以下のとおりです。
PPTP |
|
---|
- IPsecで設定が必要なポート番号は以下のとおりです。
IKE |
|
---|
