起動のしかた

本商品のランプの状態を確認したうえで、下記の手順をご覧ください。

＜ACTIVEランプが消灯している場合＞

→ ■DHCPサーバを起動する

＜ACTIVEランプが緑点灯している場合＞

→ ■IPアドレス自動補正機能を使用する

■DHCPサーバを起動する

DHCPサーバ機能は、「クイック設定Web」にアクセスするための機能です。

※DHCPサーバを使用する場合は、本商品のLANポートとパソコンを有線接続してください。

設定終了後は、「メンテナンス」-「再起動」で再起動してください。

1.

本商品のRT/BR/CNV モード切替スイッチがCNV側になっていることを確認する

2.

本商品からACアダプタのプラグをいったん外し、約10秒待つ

3.

本商品のらくらくスタートボタンを押しながら、ACアダプタのプラグを接続し、CONVERTERランプが緑点滅したら、らくらくスタートボタンを放す

－無線LANアクセスポイント（親機）との無線LAN接続はいったん切断されます。

－本商品のDHCPサーバが起動します。

－「クイック設定Web」を起動する－

4.

パソコンなどを起動する

5.

WWWブラウザを起動し、WWWブラウザのアドレスに本商品のIPアドレスを入力し、設定画面を開く（工場出荷時のIPアドレスは192.168.1.245です。）
入力例 ： http://192.168.1.245/

－Windows 8 の制限事項－

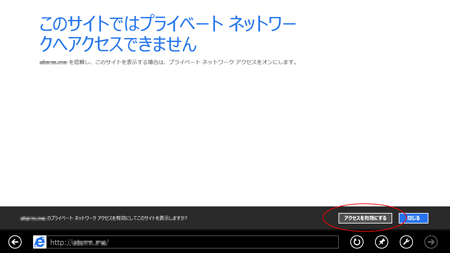

• Windows 8 で「クイック設定Web」を起動する場合は、スタート画面のデスクトップ上で起動してください。なお、Internet Explorer10で「クイック設定Web」を起動する際、下の画面が表示された場合は、[アクセスを有効にする]をクリックしてください。

6.

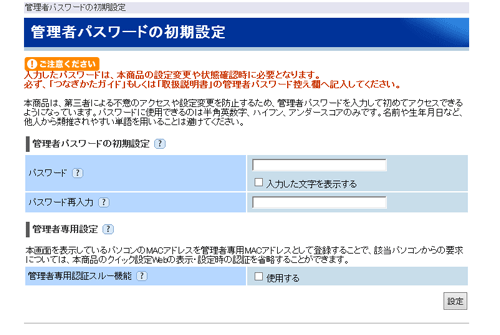

「管理者パスワードの初期設定」が表示された場合は、画面にしたがって管理者パスワード（任意の文字列）を入力し、［設定］をクリックする。
（この画面は管理者パスワードが未設定の場合に表示されます。）

※「パスワード」を入力する前に「入力した文字を表示する」にチェックすると、入力文字が確認できます。

※「管理者専用設定」で「管理者専用認証スルー機能」の「使用する」にチェックすると、この画面を表示している端末のMACアドレスを管理者専用のMACアドレスとして本商品に登録します。登録した端末では、クイック設定Web起動時にユーザ名・管理者パスワード入力を省略することができます。

パスワードに使用できる文字は、0～9、a～z、A～Z、-（ハイフン）、_（アンダースコア）で、最大半角64文字まで有効です。

このパスワードは、本商品の「クイック設定Web」を開く度に必要になります。忘れないように控えておきましょう。

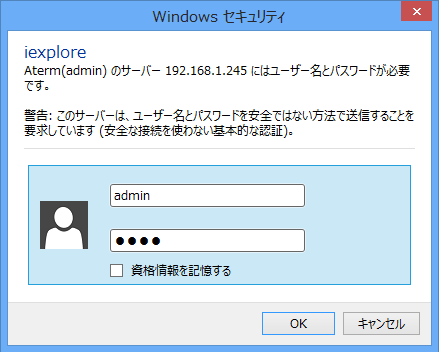

次の画面が表示された場合は、「ユーザー名」（上段）に「admin」（半角小文字）を、「パスワード」（下段）に上記で入力した「管理者パスワード」を入力し、[OK]をクリックする

7.

「クイック設定Web」のメニュー画面が表示されることを確認する

■IPアドレス自動補正機能を使用する

本商品が無線LANアクセスポイント（親機）に接続済みの場合は、下記の手順で「クイック設定Web」を起動します。

1.

DHCPサーバ機能を起動している場合は、いったん本商品の電源を切って入れ直してください。

2.

本商品が接続しているネットワークのアドレス体系を確認して控えておく
ネットワークのアドレス体系は本商品に接続したパソコンで、次の方法で確認できます。

(1) ［スタート］（Windows のロゴボタン）-［すべてのプログラム］-［アクセサリ］-［コマンドプロンプト］をクリックする

(2) 「ipconfig」と入力して、［Enter］を押す
表示されたIPv4アドレスを確認する

3.

WWWブラウザを起動する

4.

アドレス欄に「http://X.Y.Z.245/」を入力して、「クイック設定Web」のページを開く

※「X.Y.Z」は2.で確認したネットワークのアドレス体系です。
2.で確認したアドレスが「192.168.1.3」の場合　→「http://192.168.1.245」と入力する

※IP アドレスの競合により本商品のIPアドレスの末尾を「245」以外に設定している場合は、設定したアドレスを入力してください。

5.

「管理者パスワードの初期設定」画面が表示された場合は、画面にしたがって管理者パスワード（任意の文字列）を決めて、控えておく

※「管理者パスワード」は管理者パスワードが未設定の場合に表示されます。

※無線LANアクセスポイント（親機）としてご使用になる場合も無線LAN端末（子機）としてご使用になる場合も、管理者パスワードは共通です。

6.

5.で控えた管理者パスワードを画面に入力し、［設定］をクリックする

7.

ユーザー名とパスワードを入力する
ユーザー名には「admin」と半角小文字で入力し、パスワードには5.で控えた管理者パスワードを入力してください。

8.

［OK］をクリックする
「クイック設定Web」が表示されます。

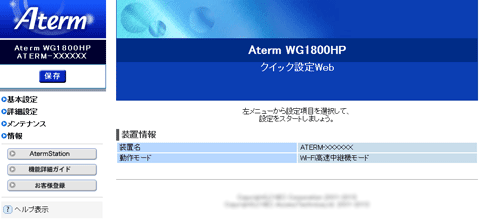

■メニュー画面

「クイック設定Web」を起動するとメニュー画面（トップメニュー）が表示されます。
ここでは、各項目の概要を説明します。

メニューから設定項目を選択します。

● 基本設定

基本設定

本商品をWi-Fi高速中継機能／Wi-Fi TVモード中継機能から子機（CONVERTER）モードに切り替えます。

● 詳細設定

詳細設定

無線LAN設定をします。

● メンテナンス

管理者パスワードの変更

管理者パスワードを変更します。

設定値の保存＆復元
本商品の設定内容をファイルに保存および復元できます。

設定値の初期化
本商品の設定内容を初期値に戻します。

ファームウェア更新
本商品のファームウェアを更新（バージョンアップ）します。

再起動
再起動を行います。

● 情報

現在の状態

本商品の装置情報や設定内容を表示します。

チャネルの状態
本商品の周囲にある無線LANアクセスポイント（親機）のチャネルの状態を表示します。

？ ポップアップヘルプ

設定画面にある［？］をクリックすると、各設定項目の内容や、入力条件（文字数など）が表示されます。

■保存のしかた

設定を変更した場合は、画面右下の［設定］をクリックすると有効になります。　
装置に設定値を保存する場合は、画面左上の［保存］を必ずクリックしてください。
「保存」をクリックしないで電源を切断した場合には、設定値が失われますのでご注意ください。

※設定保存後は、「メンテナンス」-「再起動」で本商品を再起動してください。DHCPサーバ機能を停止します。
