詳細設定－ポートマッピング設定

ポートマッピングを設定します。
本商品では、[NATエントリ]のパターンを最大50個設定できます。

●PPPoEルータモードの場合
●ローカルルータモードの場合

●PPPoEルータモードの場合

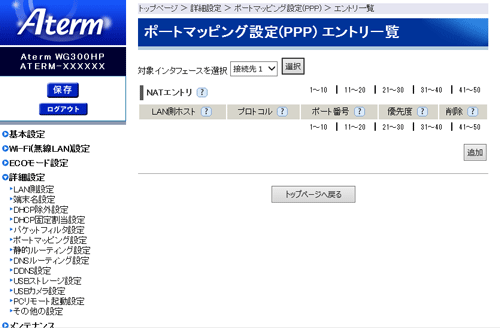

■ポートマッピング設定（PPP） エントリ一覧

画面例

「対象インタフェースを選択」には、「基本設定」-「接続先設定」の「接続先を選択」で選択した接続先が表示されます。
対象インタフェースを変える場合には、ここで他の接続先を選択します。

［NATエントリ］

ポートマッピング設定の一覧を対象インタフェースごとに表示します。特定の条件を満たすWAN側からの通信を、LAN側の特定端末に取り次ぐことができます。LAN側へのサーバ設置などの際に利用できます。
［追加］をクリックすると［ポートマッピング エントリ追加］に進みます。

  • LAN側ホスト
  • ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。
  • プロトコル
  • ポートマッピングの対象とするプロトコルを表示します。
  • ポート番号
  • ポートマッピングの対象とするポート番号を表示します。
  • 優先度
  • ポートマッピングエントリの優先度を表示します。
  • 削除
  • 指定したエントリを削除します。
  • ＜ポートマッピング設定　エントリ項目の削除方法＞
  • 「ポートマッピング設定　エントリ」のエントリ一覧に表示されているエントリの中から、削除したいエントリの行末の[削除]をクリックすることで削除できます。

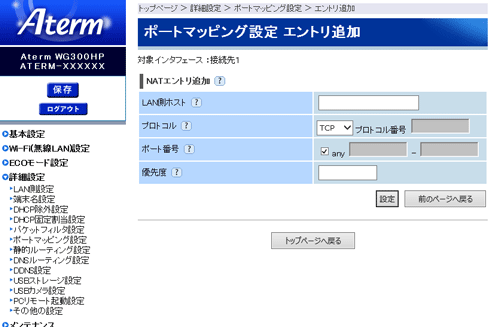

■ポートマッピング設定 エントリ追加

画面例

「対象インタフェース」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。

［NATエントリ追加］

NATエントリの追加を行います。
設定値を選択・入力したあと、［設定］をクリックし、［保存］で確定してください。

※それぞれ使用する装置によりポートマッピングを設定する内容が異なります。
使用する装置の設定内容にしたがって設定をしてください。

  • LAN側ホスト
  • ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。
  • プロトコル
  • ポートマッピングの対象とするプロトコルを選択します。「その他」を選択した場合は、「プロトコル番号」を入力してください。
    • TCP
    • UDP
    • ESP
    • その他
  • ポート番号
  • ポートマッピングの対象とするポート番号を入力します。「プロトコル」で「TCP」/「UDP」を選択し、すべてのポート番号を対象とする場合は、「any」にチェックしてください。
  • 優先度
  • NATエントリの優先度を入力します。NATエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に適用します。入力できる値は、1～50です。

●ローカルルータモードの場合

■ポートマッピング設定（ローカルルータ） エントリ一覧

画面例

※画面の［追加］をクリックすると［ポートマッピング エントリ追加］画面に進みます。

「対象インタフェースを選択」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。

［NATエントリ］

ポートマッピング設定の一覧を対象インタフェースごとに表示します。特定の条件を満たすWAN側からの通信を、LAN側の特定端末に取り次ぐことができます。LAN側へのサーバ設置などの際に利用できます。

  • LAN側ホスト
  • ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。
  • プロトコル
  • ポートマッピングの対象とするプロトコルを表示します。
  • ポート番号
  • ポートマッピングの対象とするポート番号を表示します。
  • 優先度
  • ポートマッピングエントリの優先度を表示します。
  • 削除
  • 指定したエントリを削除します。
  • ＜ポートマッピング設定　エントリ項目の削除方法＞
  • 「ポートマッピング設定　エントリ」のエントリ一覧に表示されているエントリの中から、削除したいエントリの行末の［削除］をクリックすることで削除できます。

■ポートマッピング設定 エントリ追加

画面例

「対象インタフェースを選択」には、「基本設定」-「接続先設定」で選択した接続先が表示されます。
ただし、ローカルルータモードの場合は、接続先はWANに固定されます。

［NATエントリ追加］

NATエントリの追加を行います。
設定値を選択・入力したあと、［設定］をクリックし、［保存］で確定してください。

※それぞれ使用する装置によりポートマッピングを設定する内容が異なります。
使用する装置の設定内容にしたがって設定をしてください。

  • LAN側ホスト
  • ポートマッピングを適用するLAN側ホストのIPアドレスを表示します。
  • プロトコル
  • ポートマッピングの対象とするプロトコルを選択します。「その他」を選択した場合は、「プロトコル番号」を入力してください。
    • TCP
    • UDP
    • ESP
    • その他
  • ポート番号
  • ポートマッピングの対象とするポート番号を入力します。「プロトコル」で「TCP」/「UDP」を選択し、すべてのポート番号を対象とする場合は、「any」にチェックしてください。
  • 優先度
  • NATエントリの優先度を入力します。NATエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に適用します。入力できる値は、1～50です。

＜お知らせ＞

  • パソコンのIPアドレスの参照は、下記の方法で行います。

    <Windows 7/Windows Vista の場合>

    (1)
    ［スタート］（Windowsのロゴボタン）-［すべてのプログラム］-［アクセサリ］-［コマンドプロンプト］をクリックします。
    (2)
    "ipconfig /all"を入力し、[Enter]を押します。

    <Windows XP の場合>

    (1)
    ［スタート］-［すべてのプログラム］-［アクセサリ］-［コマンドプロンプト］をクリックします。
    (2)
    "ipconfig /all"を入力し、[Enter]を押します。

［前のページへ戻る］
一覧画面に戻ります。

［トップページに戻る］
「クイック設定Web」のメニュー画面（トップメニュー）が表示されます。

※表示されている画面の設定を変更したあとでトップページへ戻る場合には、 ［設定］をクリックしてから［トップページへ戻る］をクリックしてください。
［設定］をクリックする前に［トップページへ戻る］をクリックすると、変更した設定が反映されません。
