- 各部の名称とはたらき
各部の名称とはたらき
WX5400T6 ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、いったん前面のすべてのランプが緑点灯します。
親機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定をしているとき | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| 設定情報の保存をしているとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | RESETスイッチによる初期化が完了したとき | |
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※2） | ||
|
②ACTIVEランプ |
緑（点灯） | PPPoEルータモードの場合にPPPリンクが確立しWAN側にIPアドレスが設定されているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | ||
| IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき | ||
| 緑（速い点滅） | PPPoEルータモードの場合に相手からの応答を確認しているとき | |
| IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき | ||
| 緑（遅い点滅） | PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | |
| 橙（点灯） | ブリッジモードのとき | |
| 橙（点滅） | ブリッジモードで強制DHCPサーバ機能が動作しているとき | |
| 赤（速い点滅） | ルータモードでIPアドレスがWAN側のIPアドレスと競合しているとき | |
| 赤（遅い点滅） | IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき | |
| 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | ||
| IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
③2.4GHzランプ |
緑（点灯） | 2.4GHz帯で通信可能なとき |
| 緑（速い点滅） | 2.4GHz帯でデータ送受信しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※3） | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
④5GHzランプ |
緑（点灯） | 5GHz帯で通信可能なとき |
| 緑（速い点滅） | 5GHz帯でデータ送受信しているとき | |
| 橙（遅い点滅） | 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※3） | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑤6GHzランプ |
緑（点灯） | 6GHz帯で通信可能なとき |
| 緑（速い点滅） | 6GHz帯でデータ送受信しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※3） | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑥MESHランプ |
緑（点灯） | メッシュ親機として起動しているとき |
| 消灯 | メッシュWi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
（※3） 本商品の温度が通常の動作温度範囲を超えると、無線LANの速度が低下する場合があります。「安全にお使いいただくために必ずお読みください」の「安全上のご注意（必ずお守りください）」を参照して、お客様の設置環境を確認してください。
メッシュ中継機またはメッシュ機能を利用しない中継機／子機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定をしているとき | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| 設定情報の保存をしているとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | RESETスイッチによる初期化が完了したとき | |
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※5） | ||
|
②ACTIVEランプ |
緑（点灯） | 親機とのリンクが有線、5GHz帯または6GHz帯のWi-Fiで確立しているとき |
| 橙（点灯） | 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき | |
| 橙（点滅） | 強制DHCPサーバ機能が動作しているとき | |
| 消灯 | 親機とのリンクが確立していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※5） | ||
③2.4GHzランプ |
緑（点灯） | 2.4GHz帯の電波強度が「強」で、通信可能なとき |
| 2.4GHz帯のWi-Fi設定引越しが完了したとき | ||
| 緑（点滅） | 2.4GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 2.4GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（点滅） | 2.4GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 2.4GHz帯の電波強度が「弱」で、通信可能なとき | |
| 2.4GHz帯のWi-Fi設定引越しに失敗したとき | ||
| 赤（点滅） | 2.4GHz帯ので電波強度が「弱」で、データ送受信しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※6） | |
| 消灯 | 2.4GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※5） | ||
④5GHzランプ |
緑（点灯） | 5GHz帯の電波強度が「強」で、通信可能なとき |
| 5GHz帯のWi-Fi設定引越しが完了したとき | ||
| 緑（点滅） | 5GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 5GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（点滅） | 5GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 橙（遅い点滅） | 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 赤（点灯） | 5GHz帯の電波強度が「弱」で、通信可能なとき | |
| 5GHz帯のWi-Fi設定引越しに失敗したとき | ||
| 赤（点滅） | 5GHz帯の電波強度が「弱」で、データ送受信しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※6） | |
| 消灯 | 5GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※5） | ||
⑤6GHzランプ |
緑（点灯） | 6GHz帯の電波強度が「強」で、通信可能なとき |
| 緑（点滅） | 6GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 6GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（点滅） | 6GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 6GHz帯の電波強度が「弱」で、通信可能なとき | |
| 赤（点滅） | 6GHz帯ので電波強度が「弱」で、データ送受信しているとき | |
| 赤（速い点滅） | 本商品の温度が通常の動作温度範囲を超えているとき（0.1秒間隔）（※6） | |
| 消灯 | 6GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※5） | ||
|
⑥MESHランプ |
橙（点灯） | メッシュ中継機として起動しているとき |
| 消灯 | メッシュWi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※5） |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 親機と、5GHz帯（初期値）または6GHz帯で通信している場合、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「2.4GHz：使用しない」・・・消灯
（※3） 親機と、2.4GHz帯または6GHz帯で通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「5GHz：使用しない」・・・消灯
（※4） 親機と、2.4GHz帯または5GHz帯（初期値）で通信している場合、子機側の無線モード設定によって、6GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］の中継機（本商品）と子機の接続形式で設定します）
- 「6GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「6GHz：使用しない」・・・消灯
（※5） 状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで押す（2～3秒）と、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
（※6） 本商品の温度が通常の動作温度範囲を超えると、無線LANの速度が低下する場合があります。「安全にお使いいただくために必ずお読みください」の「安全上のご注意（必ずお守りください）」を参照して、お客様の設置環境を確認してください。

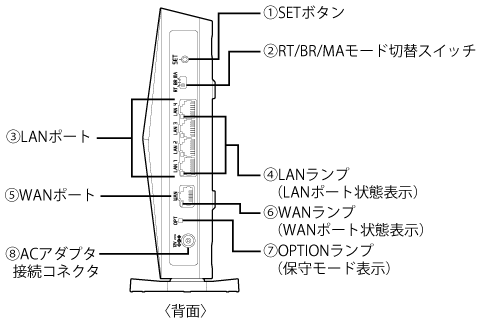

WX5400T6 ＜背面図＞
| 名 称 | 説 明 | |
|---|---|---|
①SETボタン |
WPSでWi-Fi設定するときに使用します。 | |
| ブリッジモードでクイック設定Webを開くために、強制DHCPサーバを動作させるときに使用します。 | ||
| ファームウェアをバージョンアップするときに使用します。 | ||
②RT/BR/MAモード切替スイッチ |
動作モードをメッシュ中継機またはメッシュ機能を利用しない中継機／子機モード（MA側）、ブリッジモード（BR側）またはルータモード（RT側）へ切り替えるときに使用します。 ※ 工場出荷状態は、ルータモード（RT側）です。 |
|
③LANポート |
LANケーブルを使用してパソコンまたはゲーム機などと接続するためのポートです。 使用するLANケーブルは、カテゴリ5e以上をご使用ください。 ※ UTPケーブル推奨 |
|
④LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートでデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑤WANポート |
添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。 使用するLANケーブルは、カテゴリ5e以上をご使用ください。 ※ UTPケーブル推奨 ※ メッシュ中継機またはメッシュ機能を利用しない中継機／子機としてご使用になる場合は、ご利用になれません。 |
|
⑥WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートでデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑦OPTIONランプ |
橙（点灯） | 親機としてご使用の場合、遠隔サポート許諾状態（2024年3月現在遠隔サポートは開始していません。） |
| 橙（速い点滅） | 遠隔サポート許諾確認中（2024年3月現在遠隔サポートは開始していません。） | |
| 消灯 | 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | |
⑧ACアダプタ接続コネクタ |
WX5400T6用ACアダプタを接続します。 | |

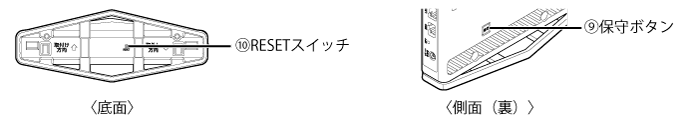

⑨保守ボタン |
保守用のボタンです。通常は使用しません。 | |
| 動作モードを、メッシュ機能を利用しない中継機／子機へ切り替えるときに使用します。 | ||
⑩RESETスイッチ |
初期化するときに使用します。 | |
