各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

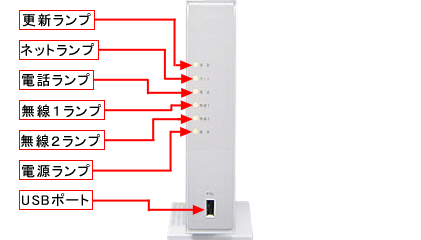

前面

前面

名称 表示（色） 説明
更新ランプ※1 赤 点滅 センターと通信中です。
点灯 本商品とセンター間で通信準備中です。
橙 点灯
- 消灯 通信ができる状態です。
ネットランプ※1 緑 点灯 インターネット接続ができる状態です。
赤 点灯 インターネット接続ができない状態です。（アドレス未取得）
- 消灯 ネットサービスのご契約がされていません。
または手続き中です。
電話ランプ※1 緑 点灯 電話サービスが利用できます。
赤 点灯 電話サービスが利用できません。
- 消灯 電話サービスのご契約がされていません。
または手続き中です。
無線１ランプ※1 緑 点灯 2.4GHｚ帯の無線LAN機能が利用できます。
点滅 2.4GHｚ帯の無線LANでデータ送受信中です。
− 消灯 2.4GHｚ帯の無線LAN機能が利用できません。
無線２ランプ※1 緑 点灯 5GHｚ帯の無線LAN機能が利用できます。
点滅 5GHｚ帯の無線LANでデータ送受信中です。
赤 点滅 DFS※2動作中です
− 消灯 5GHｚ帯の無線LAN機能が利用できません。
電源ランプ 緑 点灯 電源が入っています。
点滅 無線自動設定※3の待ち受け状態のとき。
※省エネモード作動中にも緑点滅します。
橙 点灯 USBポートに接続したデバイスに
データを書き込んでいるとき。
無線自動設定※3が完了したとき
ファームウェアのバージョンアップをしているとき※4
点滅 「らくらく無線スタート」で設定しているとき。
赤 点灯 「らくらく無線スタート」での設定に失敗したとき。※5
点滅

「WPS」での設定に失敗したとき。

緑
橙		 交互
点滅		 「WPS」で設定しているとき
− 消灯 電源が切れています。
USBポート − USBデバイスを接続するためのポートです。

注意

  1. 省エネモード動作中は消灯します。
  2. DFS（Dynamic Frequency Selection）
    DFSとは、気象レーダーや船舶レーダーなどが使用しているチャネルを検出する機能です。本商品では、レーダーが使用しているチャネルを検出した場合、干渉しないチャネルに自動的に変更します。
  3. 無線自動設定とは、「らくらく無線スタート」、「WPS」で、無線の設定を自動的に行う機能です。
  4. 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、電源ランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  5. 無線LAN端末（子機）に添付の取扱説明書を参照してください。

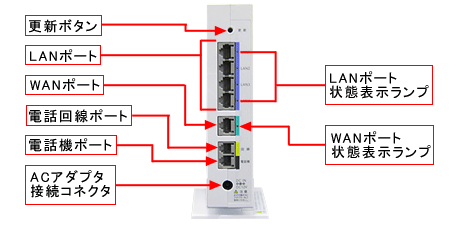

背面

背面

名称 表示 説明
更新ボタン 更新 初期化する際に使用します。
LANポート LAN LANケーブルを使用してパソコンなどの機器と接続するためのポートです。
４ポート（1000BASE-T/100BASE-TX/10BASE-T）
WANポート WAN LANケーブル（添付品）を使用してONU/VDSLモデムに接続するためのポートです。（1000BASE-T/100BASE-TX/10BASE-T）
電話回線ポート 回線 電話ケーブル（添付品）を使用して電話回線用フィルタに接続するためのポートです。
電話機ポート 電話機 電話ケーブルを使用して電話機に接続するためのポートです。
ACアダプタ
接続コネクタ		 DC-IN BL901HW用ACアダプタを接続します。
LANポート
状態表示ランプ		 緑 点灯 LAN上の機器（パソコンなど）とのリンクが確立しています。
点滅 データ送受信中です。
− 消灯 LAN上の機器（パソコンなど）とのリンクが確立していません。
WANポート
状態表示ランプ		 緑 点灯 WAN側とのリンクが確立しています。
点滅 データ送受信中です。
− 消灯 WAN側とのリンクが確立していません。

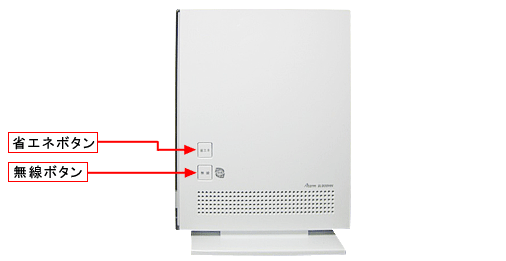

側面

側面

名称 表示 説明
省エネボタン
 − 省エネモードに設定するときに使用します
無線ボタン − 「らくらく無線スタート」、「WPS」での設定に使用します。
