各部名称

前面

MP02LN・前面

名称 説明
ディスプレイ 本商品の状態や通知情報などが表示されます。
また、本商品の情報を確認したり主要な設定を行うことができます。

※ フロントパネルの色は、ご契約の通信事業者によって異なる場合があります。

ディスプレイ

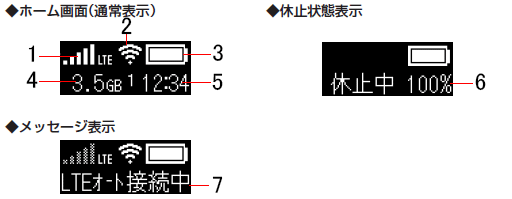

MP02LN・ディスプレイ

名称 表示・状態 説明
1.電波受信レベル／接続状態 電波受信レベル 点灯 LTEでインターネットに接続しているとき
LTEの信号の強度を5段階で表示
電波受信レベル 点灯 3Gでインターネットに接続しているとき
3Gの信号の強度を5段階で表示
電波受信レベル 「LTE」
点滅		 LTEオート接続中のとき
電波受信レベル 点灯 LTE/3Gでインターネット接続ができないとき
（LTEのAPN（接続先）設定内容が間違っている場合）
電波受信レベル 点灯 LTE/3Gでインターネット接続ができないとき
電波受信レベル 点灯 国際ローミングでインターネットに接続しているとき
電波受信レベル 点灯 LTE/3Gが圏外のとき
電波受信レベル 消灯 LTE/3G機能がオフのとき

2.無線LANの状態

 電波受信レベル 点灯 無線LANが動作中のとき（下の数字は接続台数）
点滅 5GHz帯を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
電波受信レベル 消灯 無線LAN機能がオフのとき
3.電池状態／　
有線接続の状態		 電波受信レベル 点灯 電池残量を6段階で表示
電波受信レベル 点灯 充電中
電波受信レベル 点灯 LAN側をUSBで接続しているとき
4.データ通信量表示 電波受信レベル 点灯 現在のデータ通信量を表示（データ通信量の累計値）
5.時計表示 電波受信レベル 点灯 現在の時刻を表示
6.電池残量 電波受信レベル 点灯 電池残量の目安を％で表示（充電中／休止状態中／電源OFFのとき）
7.メッセージ - 各種メッセージを表示

側面

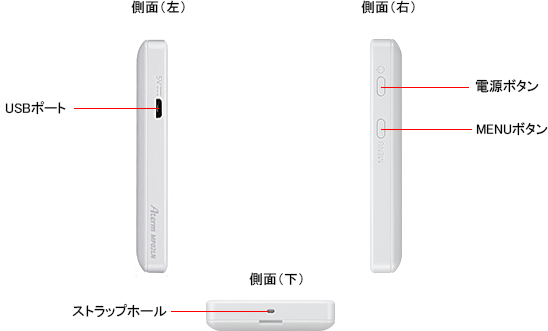

MP02LN・側面

名称 説明
USBポート 添付のUSBケーブルを接続するときに使用します。
電源ボタン  電源のON/OFFを行います。
ディスプレイのメニューや項目を確定するときに使用します。
ディスプレイを消灯／点灯するときに使用します。
休止状態に移行したり、復帰するときに使用します。
MENUボタン ディスプレイのメニューや項目を選択するときに使用します。

背面

MP02LN・背面

名称 表示 説明
nanoSIMカードスロット nanoSIM nanoSIMカードを挿入します。
充電池パック収納部   - 充電池パックを取り付けます。
