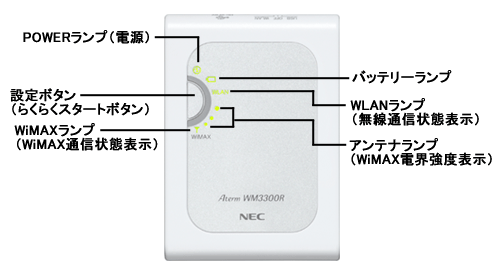

前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 緑 橙 |
点滅 | 新しいファームウェアが存在しているとき | |
| 橙 | 点滅 | 「らくらく無線スタート」で設定をしているとき | |
| 点灯 | ファームウェアをバージョンアップしているとき |
||
| 「らくらく無線スタート」の設定が完了したとき | |||
| 赤 | 点灯 | 「らくらく無線スタート」に失敗したとき | |
| 点滅 | 初期化準備状態 | ||
| - | 消灯 | スライドスイッチが「USB」または「OFF」のとき | |
| バッテリー ランプ |
緑 | 点灯※3 | 電池の残量が3割以上のとき |
| 遅い 点滅※3 |
電池の残量が1割以上3割未満のとき（1秒間隔） | ||
| 速い 点滅※3 |
電池の残量が1割未満のとき（0.5秒間隔） | ||
| 橙 | 点灯※4 | 充電中 | |
| 赤 | 点灯※4 | 充電異常 （約5時間以上充電しても充電が完了しない状態）※1 |
|
| - | 消灯 | 充電完了 （スライドスイッチ「OFF」時）※2 |
|
WLANランプ |
緑 | 点灯 | IEEE802.11g+bモードで通信可能なとき |
| 点滅 | IEEE802.11g+bモードでデータ送受信しているとき | ||
| - | 消灯 | スライドスイッチが「USB」または「OFF」のとき | |
| アンテナランプ （WiMAX電界 強度表示） |
緑 | 1点灯 | 弱電界 |
| 2点灯 | 中電界 | ||
| 3点灯 | 強電界 | ||
| - | 消灯 | 圏外／ネットワーク接続していないとき | |
| WiMAXランプ （WiMAX通信 状態表示） |
緑 | 点灯 | ネットワーク接続で通信しているとき |
| 点滅 | ネットワーク接続処理中 | ||
| 赤 | 点滅※3 | サービス加入契約が完了していないとき | |
| 点灯 | ネットワーク接続に失敗したとき | ||
| 橙 | 点灯※5 | ネットワーク接続に失敗したとき | |
| - | 消灯 | ネットワーク接続していないとき | |
| 設定ボタン （らくらくスタート ボタン）※6 |
- | 「らくらく無線スタート」で設定するときに使用します。 | |
| - |
WiMAX通信が失敗した場合、 再度WiMAXのネットワークに接続するときに使用します |
||
- いったん、ACアダプタを外してから、もう一度、ACアダプタを接続して充電してください。それでもバッテリーランプが赤点灯する場合は、機器の故障の可能性があります。修理の受け付け先またはお問い合わせ先に修理をご依頼ください。
- WLANモード時、電池残量が減りすぎている場合も消灯します。
- WLANモード時に状態表示されます。
- USBモード時は点灯しません。
- USBモード時のみ点灯します。
- 無線LAN端末（子機）側の操作説明では、「らくらくスタートボタン」または、「らくらく無線スタートボタン」という名称で記載されています。

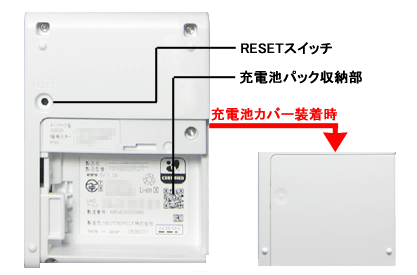

裏面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| RESETスイッチ | RESET | 初期化するときに使用します。 （WLANモードでご利用の場合のみ） |
| 充電池パック収納部※1 | - | 充電池パックを取り付けます。 |
- 充電池カバーを取り外す場合は、必ずスライドスイッチを「OFF」にし、ACアダプタを本体から取り外してから行ってください。

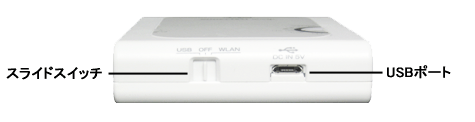

側面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| スライドスイッチ | WLAN | WiMAXモバイルルータとして動作するモードです。 |
| OFF | 電源をOFFにします。 | |
| USB | WiMAXモバイルルータの機能を停止して、WiMAXデバイスとして動作するモードです。USBポートにUSBケーブル経由でパソコンを接続して使用します。 | |
| USBポート | DC IN 5V | ACアダプタを接続して充電するときに使用します。 また、USBケーブルを接続してWiMAXデバイスとしてネットワークに接続するときに使用します。 |
